3.4 Телефони

   Принципова схема телефонного апарата Daewoo DU-2420". (рис. 1) містить наступні основні елементи:

• мікросхему тонального викличного пристрою (ТВУ) IC2 типу НА31002Р;

• мікросхему електронного номеронабирача (ЕНН) IC1 типу НМ9102С;

• мікросхему розмовного тракту IC3 типу ТЕА1062;

• імпульсний ключ (ІК) на транзисторах Q1, Q2;

• каскад блокування розмовного тракту на транзисторі Q4;

• схему відбою на транзисторі Q3.

   Позначення і нумерація елементів принципової схеми відповідає маркуванню фірмової плати телефонного апарату (рис. 2).

   Варистор ZRN1, включений паралельно лінії АТС, захищає елементи апарата від перенапруги. Конденсатор С14 подавляє високочастотні імпульсні завади на вході апарату.

   В режиме виклику сигнал АТС (індуктор 95 В 25 Гц) проходить через резистор R21, призначення якого – зменшення напруги сигналу виклику і конденсатор С15 (рздільний, який розділяє постійне живлення ЕТА -60В та зміну напругу виклику 95В 25 Гц) на діодный міст D2-D5. Випрямлена напруга виклику обмежується стабілітроном ZD5 на рівні 27 В і подається на мікросхему IC2, яка являє собою формувач двохтонального викликного сигналу.

   Конденсатор С36 - фільтр в колі живлення мікросхеми. З виходу мікросхеми сигнал подається на перемикач гучності викликного сигналу SW3 (RINGER), який має два положення: L - низький рівень гучності і Н - високий рівень гучності.

Навантаженням мікросхеми ТВУ служить п’єзоелектричний звуковипромінювач У1 (BUZZER), захищений від перенапруги стабілітроном SD3.

   Резистор R23, конденсатор С16 - елементи формування низького тону ТВУ.

   Резистор R24, конденсатор С17 – частотно-задаючі елементи переключення генератора ТВУ.

Післе поднятя трубки сигнал АТС проходить через діодний міст D6-D9, перемикач SW1 (НООК) і імпульсний ключ Q1 на вхід розмовного тракту (вив. 1 мікросхеми IC3).

Мікросхема ТЕА1062 має складну будову з використанням пристроїв, перемикання вхід/вихід розмовним сигналом.

Призначення виводів мікросхеми ТЕА1062:

1- LN - лінійний вхід (+); 2, 3 - GAS1, GAS2 - встановлення підсилення підсилювача передачі; 4, 5 - QR, GAR - виходи підсилювача прийому; 6,7 - MIC-, MIC+ - входи мікрофонного підсилювача; 8 - STAB - внутрішній стабілізатор струму; 9 - VEE – загальний вивід лінійного входу; 10 - iR - вхід підсилювача прийому; II - DTMF - вхід сигналу частотного набору з ЕНН; 12 - MUTE - вхід сигналу блокування розмовного тракту; 13 - Vcc - напруга живлення; 14 - REG - стабілізатор живлення; 15 - AGC - вхід схеми АРП; 16 - SLPE - встановлення напруги на інших елементах схеми.

Рис. 1 Принципова схема пристрою ТА (модель - "Daewoo DU-2420").

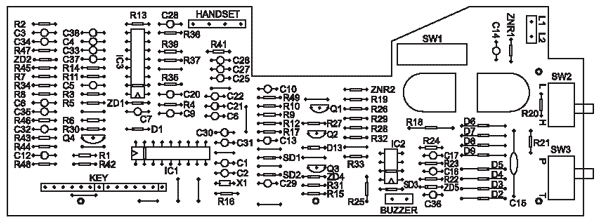

Рис. 2 Позначення і нумерація елементів принципової схеми

   Стабілітрон ZD1 захищає від перенапруги по входу мікросхеми IC3;

ZD2 - обмежує напругу живлення мікросхеми IC3.

   Варистор ZRN2 захищає кола телефонного апарату після підняття трубки.

   В апараті використовується тонально-імпульсний номеронабирач НМ9102C (IC1) з запам’ятовуванням останього набранного номера.

Призначення виводів мікросхеми НМ9102С:

1, 2, 3, 4 - У0, У1, У2, У3 - лінійки тастатури;

5 - HS - вхід відбою; 6 - M/S - вибір імпульсного коефіцієнту при імпульсному режимі набору

номера; 7 - MODE - вибір режиму набору номера (імпульсний чи тональний); 8,9 - OSC1, OSC2 – під”єднання кварцевого резонатора;

10 - U - напруга живлення; 11 - OV - загальний провід живлення; 12 - TONE - вихід сигналу DTMF; 13 - NSA - вихід розмовного ключа (сигнал блокування); 14 - HSi - вихід імпульсного ключа; 15,16,17,18 - Х0, Х1, Х2, Х3 - стовпчики тастатури.

   В тактовому генераторі мікросхеми використовується п’єзокерамічний резонатор Х1 на частоту 3,58 МГц.

   Перемикач SW2 MODE переводить ЕНН в імпульсний режим набору в положенні Р або в частотний режим набору - в стані Т.

   При перемиканні SW1 (НООК) в положення ON (трубка піднята) на вив. 14 мікросхеми IC1 формується високий рівень, відкривачий імпульсний ключ (транзистори Q1, Q2). Індикатор IN USE світиться, в трубці чути відповідь АТС (готовність станції).

   Під час імпульсного набору на вив. 14 мікросхеми IC1 формується низький рівень, ІК переходить в закритий стан, опір лінії збільшується, що приймаеться АТС як набір номеру. Індикатор IN USE миготить в такт з набором. При наборі номеру напруга живлення подається на мікросхему по колу R28 D13.

   Одночасно з набором номеру на вив. 13 мікросхеми формується сигнал блокування, діючий на ключовий транзистор Q4, який відключає мікросхему мовного тракту IC3.

   При покладенній трубці (перемикач SW1 находиться в положенні OFF) через резистор R18 поступає понижена напруга живлення ОЗП мікросхеми IC1 з метою зберігання останього набраного номеру.

   Каскад на транзисторі Q3 реалізує функцію відбою при покладенній трубці і підготовлює мікросхему IC1 для набору номеру при наступним поднятті трубки.

   Клавіатура телефонного апарату являє собою стандартну тастатуру 3 x 4 і три додаткових кнопки:

MUTE - блокування розмовного тракту під час розмови; REDIAL - повторний набір останього набранного номеру; FLASH - розрив шлейфу, що еквівалентно короткочасному покладенні трубки на телефонний апарат.

Можливі пошкодження ТА і методи їх усунення

   Відсутній сигнал виклику

Необхідно виконати:

• Перевірити напругу живлення мікросхеми IC2 на її вив. 5 в режимі виклику. Вона повина бути рівною близько 27 В. При порушені режиму живлення перевірити справність елементів R21, C15, D2-D5, ZD5, СЗ6.

• Перевірити справність перемикача SW3 (якість пайки), стабілітрона SD3, резистора R25, п”єзовипромінювача.

• Перевірити справність мікросхеми НА3102Р методом заміни.

   Відсутній сигнал АТС при піднятій трубці

Необхідно виконати:

• Перевірити справність транзисторів ІК Q1, Q2.

• Впевнитись в наявності напруги живлення на вив. 10 мікросхеми IC1.

• Поміряти напругу на вив. 14 мікросхеми IC1. При відсутності високого рівня мікросхему необходноо замінити.

• Перевірити справність транзистора Q4. При необхідності його замінити.

• Перевірити справність телефонного капсюля, конденсатора С21.

Перевірити справність мікросхеми IC3 (заміною).

   Відсутній набір номеру, безперервний сигнал АТС

Необхідно виконати:

• Переконатися в справності транзисторів ІК Q1, Q2.

• Перевірити справність кола живлення мікросхеми IC1 (вив. 10).

• Перевірити наявність імпульсів набору номеру на вив. 14 мікросхеми IC1 при натисненні кнопок клавіатури. Якщо імпульси наявні, то мікросхема справна. При відсутності імпульсів мікросхему необхідно замінити.

   Після набору номера - АТС "спрацьовує", чути безперервний сигнал

Необхідно виконати:

Перевірити справність конденсатора С14 (можливе пониження ємності) і варистора ZRN1.

   Вас не чує абонент

Необхідно виконати:

• Порушене коло живлення мікрофону. Перевірити справність элементів R13, R41, C28.

• Пошкоджений мікрофон. Заміняють його на зазделегідь справний.

• Перевірити коло живлення мікросхеми IC3. При необхідності мікросхему замінити.

Заміна радіоелементів

   В останній час в продажі появляються елементи для телефонії різних фірм виробників. Користуючись довідковою літературою, серед них можна знайти багато аналогів. Приводяться рекомендації по заміні зарубежних радіоелементов на вітчизняні.

   Малопотужні діоди 1N414B можна замінити на вітчизняні КД521, КД522.

   Випрялюючі діоди 1N4004 замінються на КД208, КД209.

   Транзистор 2SA1015 замінюється на КТ3107, 2SC1815 - на КТ3102, MPSA42 - на КТ940 чи КТ503Е, KSP94 - на КТ3157А і т. д.

   Мікросхему НА3102Р можна замінити на КР1436АП2, КР1059АП1. При цьому може виникнути необхідність підбору номіналів резисторів R23, R24 для отримання бажанного тону звучання і резисторів R20, R25 для отримання бажанної гучності викликного сигналу. Аналогом мікросхеми НМ9102С являеться електронний номеронабирач КР1008ВЖ16.

- 4 Порядок виконання роботи

Розрахувати при послідовному зєднанні активний, індуктивний, ємністний та повний опори; первинні параметри абонентської лінії придовжинні абонентської лінії згідно варіанту та заповнити наступну таблицю

:

№ варіанту	1	2	3	4	5	6	7	8	9	10
Lал, км	0,5	0,8	1,1	1,5	1,9	2,2	2,5	2,9	3,7	4,7
f, кГц	0,8	1,5	2	3,4	4	6	8	10	15	20
r , Ом
Xc, Ом
xL, Ом
Z, Ом
R шл, Ом
Rіз, Ом
C, мкФ
Дослідження схеми	Струк турна схема ЕТА	ІМС КР 1008 ВЖ1	ЕТА DU-2420 Викл. п-ій	ЕТА DU-2420 ЕНН	ЕТА DU-2420 Розм. тракт	Струк турна схема ЕТА	ІМС КР 1008 ВЖ1	ЕТА DU-2420 Викл. п-ій	ЕТА DU-2420 ЕНН	ЕТА DU-2420 Розм. тракт
