1 Мета роботи:

1.1 Розрахунок параметрів абонентської лінії

1.2 Вивчення принципу побудови електронних телефонних апаратів.

2 Підготовка до виконання роботи

2.1 Ознайомитись з інструкцією.

2. Опрацювати теоретичний матеріал за темою роботи.

3. Дати відповіді на поставленні питання згідно варіанту контрольної роботи

4. Зробити висновки рохрахунків

3 Теоретичні відомості:

3.1 Розрахунок параметрів абонентської лінії.

Для побудови абонентської лінії використовується кабель типу ТПП 10х2х0,5. Основними параметрами абонентської лінії є:

• опір шлейфу (Rшл ≤ 1200 Ом)

• опір ізоляції (Rіз ≥ 40 кОм)

• ємність (С ≤ 0,4 мкФ)

В свою чергу абонентську лінію можна уявити як електричне коло з активним, індуктивним та ємнісним опорами Згідно теоретичної електротехніки дійсні значення будуть:

Uа = І r

U_L = І x_L

U_C = І x_C

Uа співпадає по фазі з струмом

U_L випереджує по фазі струм на 90 градусів

U_C відстає по фазі від струму на 90 градусів

На основі цього повний опір електричного кола визначається по формулі:

де, r – активний опір

x_L – опір індуктивності

xc – опір ємності

x_L = L – опір, який надає котушка індуктивності при змінному струмі

частотою

xc = c опір, який надає конденсатор при змінному струмі частотою

Згідно Довідника кабельних споруд зв’язку для кабеля типу ТПП 10х2:

опір при постійному струмі із мідних провідників складає:

-діаметр проводу 0,5мм – 190 Ом на км

-діаметр проводу 0,6мм – 131,6 Ом на км

індуктивність при парній скрутці - 0,6 мГ на км

ємність - 50 нФ на км

опір ізоляції - 5000 мОм на км

2. Побудова електронних та

Схеми електронних ТА зібрані на електронних компонентах.

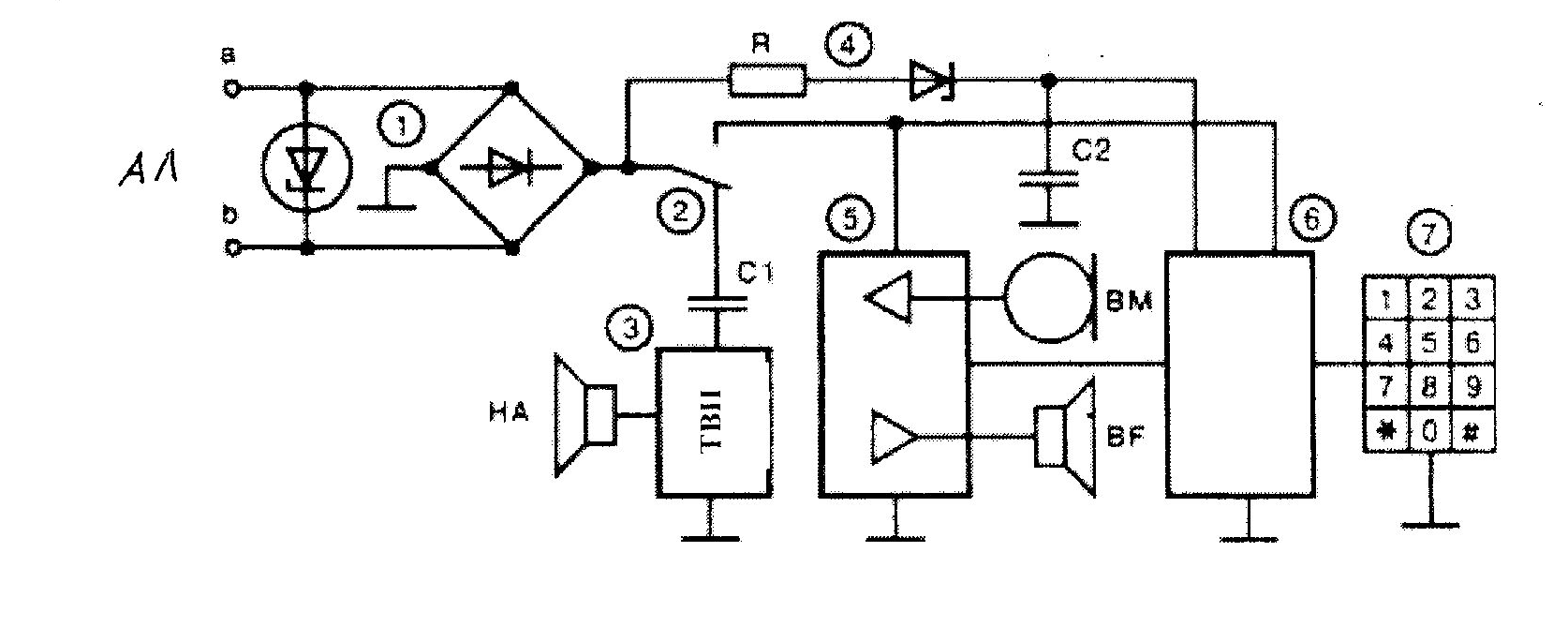

На рис. 1 показана структурна схема ЕТА.

Рис. 1 – Структурна схема електронного ТА

Призначення основних вузлів ЕТА:

1. Пристрій захисту від перенапруг і забезпечення незалежної полярності виконує функцію захисту всіх пристроїв ТА від можливого попадання на абонентську лінію напруги мережі змінного струму 220 В або дії на АЛ високовольтних грозових розрядів. Реалізується ця функція за допомогою діодів, які включені зустрічно-паралельно, стабілітронів, варікапів, газових розрядників. Функцію забезпечення незалежної полярності живлення ТА від полярності проводів АЛ забезпечує діодний міст.

2. Перемикач режиму забезпечує підключення до АЛ тонально-викликного пристрою (режим очікування виклику або відбою) або розмовних пристроїв ТА (режими набору номера або розмови).

3. Тонально-викликний пристрій (ТВП) перетворює викликний сигнал, який поступає від АТС (змінний струм з частотою 17...50 Гц) в акустичний сигнал типу "трель". Цей сигнал зазвичай дво- або тричастотний. В деяких моделях сучасних ТА користувач може сам змінювати тональність викликного сигналу за допомогою спеціального перемикача.

4. Пристрій живлення схеми керування в режимі очікування виклику (відбою). Обмеження струму в АЛ в цьому режимі досягається включенням в коло високоомного (до 10 МОм) резистора або польового транзистора. Ця напруга забезпечує живлення схеми керування і пам'яті як на запрограмовані номери (якщо в даній схемі вони передбачені), так і на останній набраний номер.

5. Розмовний тракт забезпечує виконання таких функцій:

• перехід від двопровідної АЛ до чотирипровідної схеми ТА;

• перетворення звукових коливань в електричні на передачі (мікрофонне коло) і зворотне перетворення на прийомі (телефонне коло);

6. Електронний номеронабирач забезпечує прийом сигналів набору із клавіатури і передачу їх по абонентській лінії на систему комутації

7. Тастатура – набір кнопок
