4.1.6.3. О влиянии соотношений габаритных размеров корпуса на некоторые параметры электрофильтра.

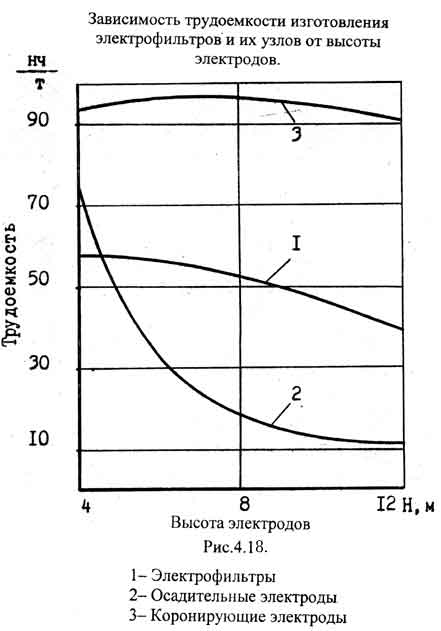

       Корпус электрофильтра, предназначенный для размещения в нем серийных элементов внутреннего оборудования (например, с высотой осадительных электродов 7 или 12 метров) можно спроектировать таким образом, что при одной и той же площади осаждения скорость газов в электрофильтрах будет существенно отличаться.        Очевидно, что различие в таких электрофильтрах, обусловленное различными габаритными размерами корпуса аппарата, существенно повлияет на степень очистки газов.        О.Гюпнер [13] еще в 1965году приводил пример двух электрофильтров. Один аппарат – короткий и широкий, другой – узкий и длинный. При одинаковой степени очистки газов соотношение удельных поверхностей осаждения составляет 29:37.        Для электрофильтров серии УГ отношение высоты поля (Н) к его ширине (В) Н/В = 0,451,8; Н/L = 0,550,99; L-суммарная длина полей.        Для современных электрофильтров типа ЭГБ, ЭГВ эти соотношения могут составлять: Н/В = 0,71,5; Н/L = 0,52,0.        Электрофильтр предприятия “Эдгар Андре” имеет Н/В = 0,41,7; Н/L = 0,71,2. Такие разбросы указанных параметров, вероятнее всего, говорят о недостаточной изученности влияния указанных параметров. Оптимальная величина соотношений габаритов корпусов электрофильтров в настоящее время неизвестна. Очевидно, что при изучении этого вопроса, решающее значение должно принадлежать экономической эффективности аппарата, определенной за весь его жизненный цикл. Практический интерес имеет проблема увеличения высоты электродов.        Зависимость уноса пыли при встряхивании от высоты электродов может быть рассмотрена на основании полученных сведений о физических процессах при встряхивании.[12.14.15]        Величина уноса (Р₂) может быть представлена как разность между диспергированной при встряхивании пылью (Р_дисп.) и повторно уловленной пылью (Р_ул.), тогда:                        (4.15)        Считая, что Р_дисп. (при равных отряхивающих ускорениях и прочих равных условиях) пропорционально площади осадительного электрода (Н*L), а Р_ул. той ее части, на которой происходит улавливание диспергированной пыли ( )        где: Н- высота осадительного электрода;                L- длина поля;               Н¹- наибольшая высота точки осадительного электрода, из которой диспергированная при встряхивании пыль не подвержена уносу, получим:                     (4.16)        Из полученной зависимости следует, что при неизменных свойствах дезагрегированной пыли, величина Р₂^* зависит от соотношения длины поля и высоты электродной системы, а также от соотношения скорости газов в активной зоне электрофильтра (V_г) и скорости падения (V_п) отряхиваемой пыли. Из сказанного следует, что при увеличении высоты электродов необходимо правильно выбирать величину L/Н (в частности с учетом раздела 4.1.5.), а также для увеличения h_п, несколько увеличивать расчетные интервалы встряхивания, особенно на последних полях.        Отдельные попытки по исследованию трудоемкости изготовления электрофильтров и их узлов в зависимости от высоты электродов были предприняты в Семибратовском филиале НИИОГАЗ инж. И.П. Носовым и инж. З.А. Афанасьевой (Рис. 4.18). Из этой зависимости, в частности, следует, что трудоемкость при изготовлении электрофильтров в целом и при изготовлении осадительных электродов падает при увеличении высоты электродов. Стоимость коронирующих электродов и блоков встряхивания практически не зависит от высоты электродов.        Для того чтобы корпус имел минимальную стоимость электрофильтр должен иметь форму куба. Необходимость экономии производственной площади требует увеличения высоты электрофильтра, а для уменьшения уноса при встряхивании электроды должны иметь малую высоту.        Несомненно, что на выбор оптимальных соотношений габаритов корпуса электрофильтра окажут влияние как реконструкция аппарата, так режимные и технологические условия его работы. К сожалению, в настоящее время не известны исследования и рекомендации на эту тему, позволяющие учитывать всю совокупность влияющих параметров.        Очевидно, что получение научно-обоснованных рекомендаций приведет к снижению материальных и трудовых ресурсов при производстве и эксплуатации электрофильтров.        Зависимость трудоемкости изготовления электрофильтров и их узлов от высоты электродов.
