4.1.6.1. Типы осадительных электродов.

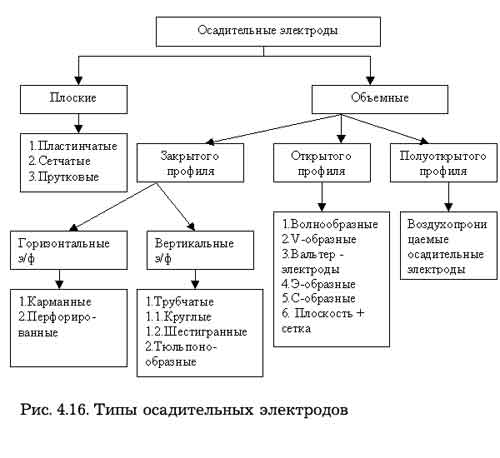

Для создания в пластинчатом электрофильтре электрического поля с высокой напряженностью осадительный электрод может быть плоским. Однако для обеспечения отряхиваемости пыли и уменьшения вторичного уноса пыли профилю электрода придают сложную форму. Многообразие форм осадительных электродов обусловлено отсутствием универсального решения, а также патентными соображениями изготовителей. Существующие осадительные электроды можно разделить на два основных типа – плоские и объемные. (Рис.4.16). Плоские осадительные электроды изготавливаются в виде пластин из листового материала, полос, прутков или сетки. Плоские листовые электроды находят применение в мокрых пластинчатых электрофильтрах. Они просты в изготовлении и хорошо обмываются жидкостью. Применение листовых электродов в сухих электрофильтрах приводит к повышенному уносу при осаждении и встряхивании пыли. Поэтому они могут применяться при скоростях не более 1 м/с при небольших габаритах электрода. Прутковые осадительные электроды, закрепленные в обоймах, применяются в условиях высоких температур в электрофильтрах типа УГТ, СГ, ЭСГ. Эти электроды отличаются повышенной надежностью.
Осадительные электроды закрытого профиля (коробчатые) снабжены отверстиями для поступления пыли. Эти электроды имеют высокую металлоемкость, не обеспечивают высоких пробивных напряжений, внутри замазываются пылью. Электроды закрытого профиля для вертикальных электрофильтров подразделяются на трубчатые (круглые и шестигранные) и тюльпанообразные. Применение трубчатых электродов исключает неактивные зоны. Трубчатые электроды исключают возможность полностью использовать объем аппарата. Шестигранные электроды позволяют полностью использовать объем электрофильтра, но дороги в изготовлении. Тюльпанообразные осадительные электроды имеют повышенную металлоемкость, пониженное напряжение пробоя; их внутренние полости подвержены залипанию пылью. По-видимому, они применимы лишь для сыпучих пылей. Объемные электроды открытого профиля имеют множество . разновидностей Наиболее известные применяемые в отечественных электрофильтрах следующие: Волнообразные применялись в цементных электрофильтрах. Шаг “волны” не согласован с шагом элементов коронирующего электрода. Не обладают достаточной эффективностью из-за невысоких пробивных напряжений. Электроды желобчатые (вальтер-электроды), устанавливаемые в раме под углом 70. Трудоемки в изготовлении, залипают пылью, имеют низкую надежность и недостаточную эффективность пылеулавливания. Электроды “У”- образные и “Э”- образные не нашли в отечественных электрофильтрах широкого применения. В электрофильтрах типа ПГДС применены “С”- образные элементы шириной 175 мм. В электрофильтрахУГ элементы имеют ширину 350 мм. В электрофильтрах ЭГА, ЭГБ иЭГВ элементы осадительного электрода имеют ширину 640 мм. В последние годы для улавливания сажи из выхлопных газов двигателей внутреннего сгорания Семибратовским филиалом НИИОГАЗ успешно использовалось сочетание панцирной сетки с пластинчатым осадительным электродом. Объемные осадительные электроды имеют различные конструкции. Основные условия для их эффективной работы – создание поля с высокими электрическими параметрами и обеспечение благоприятных аэродинамических условий осаждения. К недостаткам объемных осадительных электродов следует отнести то, что они, как правило, более металлоемки, повышают гидравлическое сопротивление аппарата, понижают напряжение и ток короны. В 80-х годах Запорожским филиалом НИИОГАЗ применены, так называемые, воздухопроницаемые осадительные электроды. Сущность воздухопроницаемых электродов заключается в организации перетоков между газовыми проходами. При этом пыль осаждается на осадительных элементах с развитой поверхностью осаждения. В настоящее время наиболее распространенными являются “С”-образные электроды. Хорошо зарекомендовали себя прутковые осадительные электроды. Они надежны, долговечны, обеспечивают высокую эффективность, хорошо отряхиваются, имеют высокую коррозийную стойкость. Недостаток – повышенная металлоемкость. Перспективной электродной системой, обеспечивающей наибольшую эффективность пылеулавливания в настоящее время считается, сочетание волнообразного осадительного электрода с коронирующим, расположенным напротив впадин волн. Эта система теоретически обеспечивает наибольшую напряженность электрического поля. Кроме того, она позволяет обеспечить значительную жесткость электрода при отряхивании пыли и способствует снижению пылеуноса при осаждении и встряхивании.
