Фильтры
с ячейковой компоновкой фильтровального
материала были разработаны в Семибратовском
филиале НИИОГАЗ еще в конце 60-х начале
70-х годов и в течение длительного периода
велись научные исследования по изучению
в них процесса фильтрации, регенерации
ткани и по отработке оптимальных
конструкций промышленных фильтров.
Отличительной особенностью фильтров
является оригинальная раскладка
фильтровального материала, позволяющая
разместить в рабочей камере значительное
количество фильтровальной ткани, что
существенно сокращает габариты фильтра,
снижает его металлоемкость.

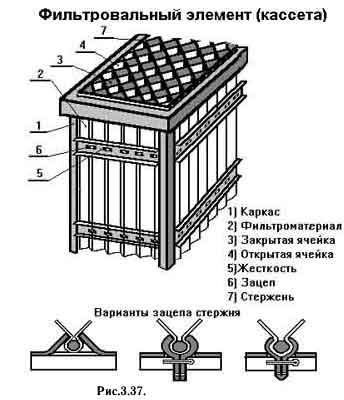

Фильтроэлементы представляют собой
кассеты с фильтровальной тканью,
скомпонованной в виде сотовых ячеек,
закрытых с верхнего торца и открытых с
нижнего. Кассеты выполнены быстросъемными,
что облегчает обслуживание, ремонт и
эксплуатацию фильтров.
Регенерация ткани осуществляется,
импульсами сжатого воздуха при непрерывной
работе фильтра в целом.
В последние годы в ОАО “СФ НИИОГАЗ”
проведены работы по широкому внедрению
кассетных фильтров в различные отрасли
промышленности. Были разработаны фильтры
общепромышленного применения на широкий
спектр производительности, а также
специальные фильтры для конкретных
производств.
Фильтры типа ФКИ внедрены и успешно
работают на шинных заводах при очистке
аспирационного воздуха после
резиносмесителей, в стекольной
промышленности, на предприятиях
стройиндустрии, в порошковой металлургии

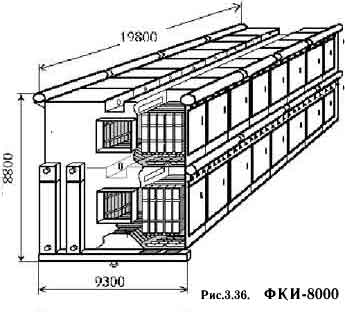

и др. На Челябинском металлургическом
комбинате "Мечел" внедрен кассетный
фильтр ФКИ-8OOO, установленный после
электросталеплавильной печи большой
производительности.

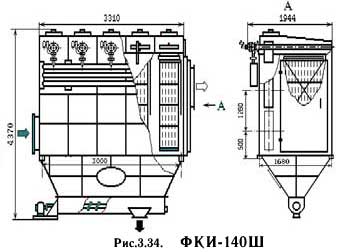

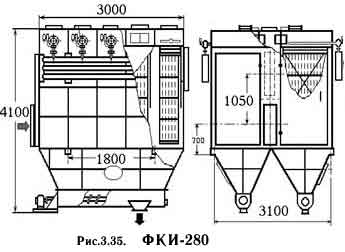

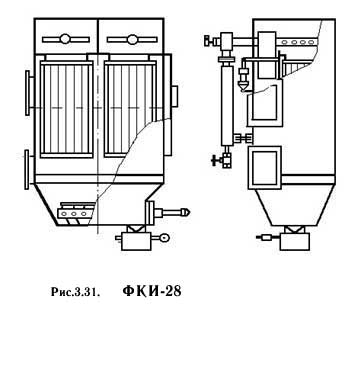

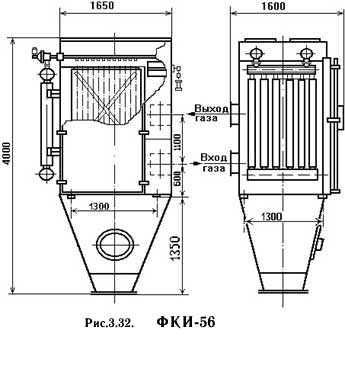

Общие виды отдельных, наиболее применяемых,
фильтров с техническими характеристиками
приведены на рисунках 3.30.-3.36.
|
Производительность
по газу, м3/час
(при удельной газовой нагрузке 1
м3/м2мин)
|
1020
|
Давление сжатого
воздуха, подаваемого на регенерацию,
Мпа, не более
|
0,5
-06
|
Площадь
поверхности фильтрования, м2
|
17
|
Гидравлическое
сопротивление, Па, не более
|
2000
|
Количество
фильтровальных кассет, шт.
|
2
|
Массовая
концентрация пыли в выбросах на
выходе из аппарата, г/м3,
не более
|
0,05
|
Максимальная
температура очищаемого газа,
С
|
130
|
Масса, кг, не
более
|
560
|
|
|
Производительность
по газу, м3/час
(при удельной газовой нагрузке 1
м3/м2мин)
|
1600
|
Давление сжатого
воздуха, подаваемого на регенерацию,
Мпа, не более
|
0,5
-06
|
Площадь
поверхности фильтрования, м2
|
28
|
Гидравлическое
сопротивление, Па, не более
|
2000
|
Количество
фильтровальных кассет, шт.
|
2
|
Массовая
концентрация пыли в выбросах на
выходе из аппарата, г/м3,
не более
|
0,05
|
Максимальная
температура очищаемого газа,
С
|
130
|
Масса, кг, не
более
|
750
|
|
|
Производительность
по газу, м3/час
(при удельной газовой нагрузке 1
м3/м2мин)
|
3360
|
Давление сжатого
воздуха, подаваемого на регенерацию,
Мпа, не более
|
0,5
-06
|
Площадь
поверхности фильтрования, м2
|
56
|
Гидравлическое
сопротивление, Па, не более
|
2000
|
Количество
фильтровальных кассет, шт.
|
2
|
Массовая
концентрация пыли в выбросах на
выходе из аппарата, г/м3,
не более
|
0,05
|
Максимальная
температура очищаемого газа,
С
|
130
|
Масса, кг, не
более
|
1260
|
|
|
Производительность
по газу, м3/час
(при удельной газовой нагрузке 1
м3/м2мин)
|
5040
|
Давление сжатого
воздуха, подаваемого на регенерацию,
МПа, не более
|
0,5
-06
|
Площадь
поверхности фильтрования, м2
|
84
|
Гидравлическое
сопротивление, Па, не более
|
2000
|
Количество
фильтровальных кассет, шт.
|
3
|
Массовая
концентрация пыли в выбросах на
выходе из аппарата, г/м3,
не более
|
0,05
|
Максимальная
температура очищаемого газа,
С
|
130
|
Масса, кг, не
более
|
1960
|
|
|
Производительность
по газу, м3/час
(при удельной газовой нагрузке 1
м3/м2мин)
|
8000
|
Давление сжатого
воздуха, подаваемого на регенерацию,
Мпа, не более
|
0,5
-06
|
Площадь
поверхности фильтрования, м2
|
140
|
Гидравлическое
сопротивление, Па, не более
|
2000
|
Количество
фильтровальных кассет, шт.
|
5
|
Массовая
концентрация пыли в выбросах на
выходе из аппарата, г/м3,
не более
|
0,05
|
Максимальная
температура очищаемого газа,
С
|
130
|
Масса, кг, не
более
|
2500
|
|
|
Производительность
по газу, м3/час
(при удельной газовой нагрузке 1
м3/м2мин)
|
16800
|
Давление сжатого
воздуха, подаваемого на регенерацию,
Мпа, не более
|
0,5-06
|
Площадь
поверхности фильтрования, м2
|
280
|
Гидравлическое
сопротивление, Па, не более
|
2000
|
Количество
фильтровальных кассет, шт.
|
10
|
Массовая
концентрация пыли в выбросах на
выходе из аппарата, г/м3,
не более
|
0,05
|
Максимальная
температура очищаемого газа,
С
|
130
|
Масса, кг, не
более
|
5500
|
|
|
Производительность
по газу, м3/час
(при удельной газовой нагрузке 1
м3/м2мин)
|
470400
|
Давление сжатого
воздуха, подаваемого на регенерацию,
Мпа, не более
|
0,5
-06
|
Площадь
поверхности фильтрования, м2
|
7840
|
Гидравлическое
сопротивление, Па, не более
|
2500
|
Количество
фильтровальных кассет, шт.
|
280
|
Массовая
концентрация пыли в выбросах на
выходе из аппарата, г/м3,
не более
|
0,05
|
Максимальная
температура очищаемого газа,
С
|
130
|
Масса, кг, не
более
|
135000
|
|

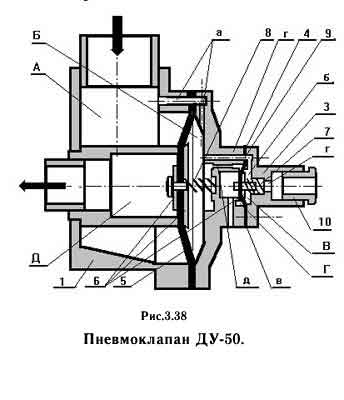

пневмоклапан
ДУ-50 (рис.3.38.) состоит из следующих
основных частей и элементов конструкции:
