3.4.2. Фильтры с двухсторонней импульсной продувкой типа фркди, фри.

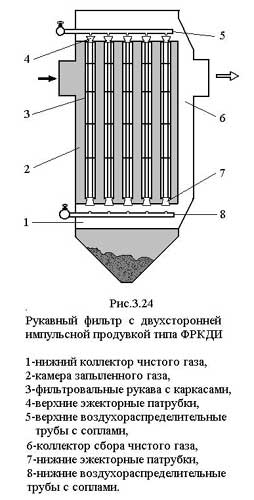

       Фильтры ФРКДИ предназначены для улавливания нетоксичных и невзрывоопасных пылей при температуре до 130-140⁰ С. В отличие от фильтров ФРКИ фильтры ФРКДИ имеют рукава, открытые с верхнего и нижнего торца, длина которых равна 6 или 8 метров. Регенерация рукавов осуществляется при помощи импульсов сжатого воздуха одновременно сверху и снизу рукавов.        Запыленный газ поступает в камеру неочищенного газа через коллектор, расположенный на одном из торцов фильтра. Пыль оседает на внешней поверхности рукавов. Отфильтрованный газ из верхней части рукавов проходит в верхнюю камеру чистого газа, затем в коллектор. Примерно половина очищенного газа отбирается из нижней части рукавов, коллекторами на которых закреплены рукава снизу (рис. 3.24.). В 80-х годах фильтры ФРКДИ были модифицированы и заменены фильтрами ФРИ (рис. 3.25.).



     Техническая характеристика фильтров ФРКДИ приведена в таблице.

	ФРКДИ-550	ФРКДИ-720	ФРКДИ-1100
Площадь поверхности фильтрования, м	550	720	1100
Количество рукавов	216	288	432
Диаметр рукава, мм	135	135	135
Высота рукава, м	6	6	6
Количество мембранных клапанов	72	96	144
Удельная газовая нагрузка (не более) м3/м2мил	1,6	1,6	1,6
Допустимая запыленность газа, г/м3	50	50	50
Гидравлическое сопротивление       (не более), кПа	2.8	2,8	2,8
Габаритные размеры, мм :                длина                ширина                высота	4940 4340 9180	6280 4340 9180	8955 4340 9180
Масса (не более), т.	18,4	22,5	31,3

       Техническая характеристика фильтров ФРИ

	ФРИ-630-01	ФРИ-800-01	ФРИ-1250-01	ФРИ-1600-01
Площадь поверхности фильтрования, м2	606	808	1212	1616
Массовая концентрация пыли в очищенном газе на выходе, г/м3, неболее	20	20	20	20
Удельная газовая нагрузка, м3/м2мин, не более	1,6	1,6	1,6	1,6
Гидравлическое сопротивление, кПа, не более	2	2	2	2
Разрежение внутри аппарата, кПа, не более	5	5	5	5
Масса, кг, не более	15030	18570	25520	33140
Габаритные размеры, мм:         длина        ширина        высота	4520 4312 9400	5860 4312 9400	8540 4312 9400	11220 4312 9400

       Фильтры ФРИ с двухсторонней импульсной продувкой выпускаются четырех основных типоразмеров, занесенных в каталог. В отличие от фильтров типа ФРКДИ, у них нет нижних сборных коллекторов чистого газа. Фильтры ФРИ-630-01, ФРИ-800-01, ФРИ-1250-01, ФРИ-1600-01 предназначены для очистки промышленных газо-воздушных выбросов с температурой до 130-140°С от возгонов и мелкодисперсных пылей, не являющихся токсичными, пожаро- и взрывоопасными. При оснащении фильтров тканями типа оксалон, фенилон, импортными фильтровальными материалами типа " Nomex" они могут использоваться для очистки газов при температуре до 180⁰ С.        В период разработки, освоения производства, внедрения фильтры с импульсной продувкой претерпели массу изменений в части конструктивных оформлений, направленных на улучшение эксплуатационных характеристик. Одновременно с изменением конструкций менялось и название фильтров. В настоящее время еще можно встретить название фильтра ФРКН, практически это родоначальник фильтра ФРКИ. Предприятие "Финго" Росгазоочистки все фильтры с односторонней и двухсторонней импульсной продувкой выпускает под названием ФРИ. В модернизированных под одностороннюю импульсную продувку фильтрах ФРИ-630-01, ФРИ-800-01, ФРИ-1250-01, ФРИ-1600-01 сохранены габаритные и привязочные размеры и оставлены практически без изменения свои прежние названия, соответственно: ФРИ-630, ФРИ-800, ФРИ-1250, ФРИ-1600. Одновременно с этим был расширен типоразмерный ряд фильтров. Дополнительно разработана документация на фильтры с односторонней импульсной продувкой на большую производительность. Это фильтры ФРИ-1920, ФРИ-3840, ФРИ-8000. Кемеровский завод "Химмаш" выпускает фильтры с импульсной продувкой во взрывобезопасном исполнении под названием ФРКН-В.
