1.4 Краны мостового типа
1.4.1.Мостовые краны. К мостовым кранам ( рис. ) относятся краны, у которых несущие элементы конструкции опираются непосредственно на крановый путь. Грузозахватный орган подвешен к грузовой тележке, тали или стреловому крану, перемещающемуся по мосту.

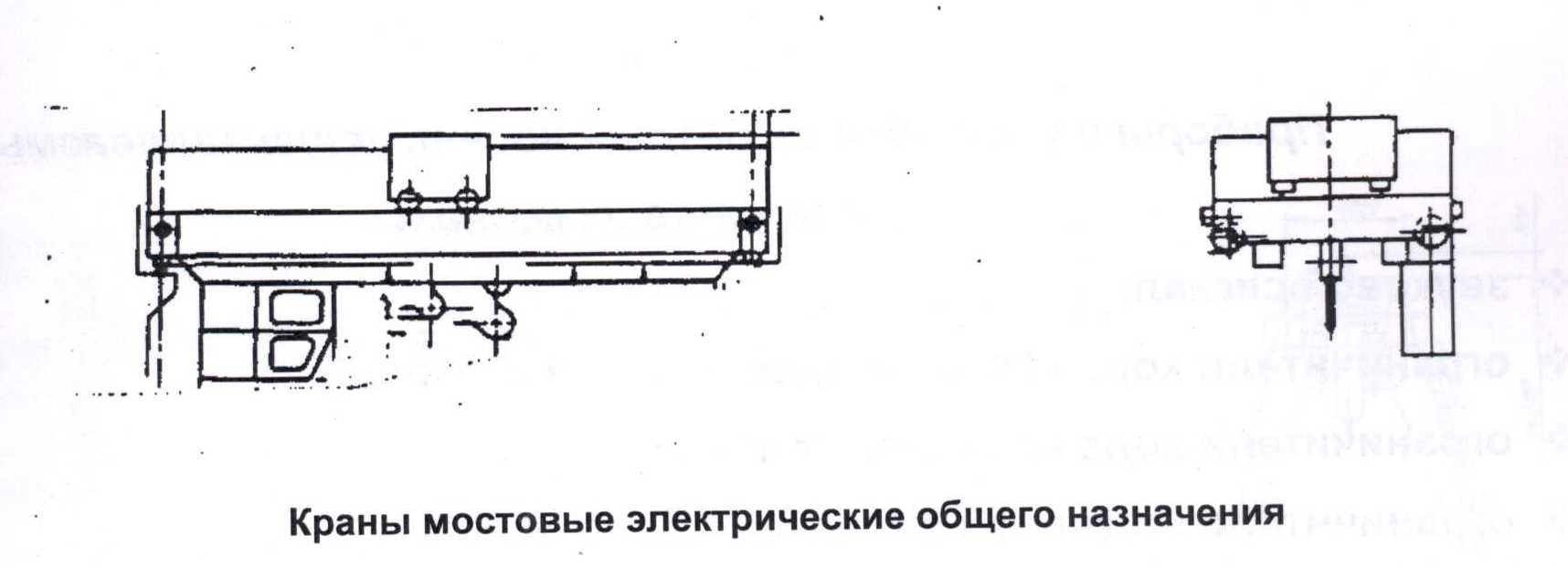

Рис. Краны мостовые электрические общего назначения.
К основным параметрам кранов относятся: грузоподъемность, размеры пролетов, высота подъема крюка (грузозахватного органа), скорость подъема груза, скорость передвижения крана и тележки, режим работы и т.д.
Ходовые колеса монтируются к концевым балкам моста.
Крановая тележка мостового крана состоит из рамы с ведущими и ведомыми колесами. На раме устанавливаются механизмы передвижения тележки и подъема груза. Тяжелые краны оборудуются двумя механизмами подъема
Мостовой кран:
1 - мост крана; 2 - крановая тележка; 3 - подкрановая балка; 4 - крюковая подвеска основного подъема; 5 - крюковая подвеска вспомогательного подъема; 6 - кабина.
Механизм передвижения моста крана состоит из электродвигателя: тормоза, редуктора, трансмиссионного вала и ходовых колес. Кабина крановщика устанавливается под галереей моста с противоположной стороны от главных троллейных проводов.
Основные причины аварий: обрывы стальных грузовых канатов, неисправность тормозов, неисправность предохранительных устройств, хрупкие разрушения металлоконструкций, обрыв крюков.
Приборы и устройства безопасности, устанавливаемые на мостовых кранах: звуковой сигнал;
ограничители хода крана (концевые выключатели); ограничители хода крановой тележки;
ограничители подъема крюка; ограничители грузоподъемности; устройство для снятия напряжения с крана при выходе его на галерею; упоры на концах крановых путей.
Эксплуатация мостовых кранов разрешается только при применении марочной системы, которая допускает управление краном лишь работникам получившими в установленном порядке ключ-марку.
1.4.2Козловые краны
Козловой кран - кран, у которого несущие элементы конструкции опираются на крановой путь при помощи двух опорных стоек. Они широко используются для производства погрузочно-разгрузочные работ на открытых складах. С их помощью можно производить операции контейнерами и другими штучными грузами.

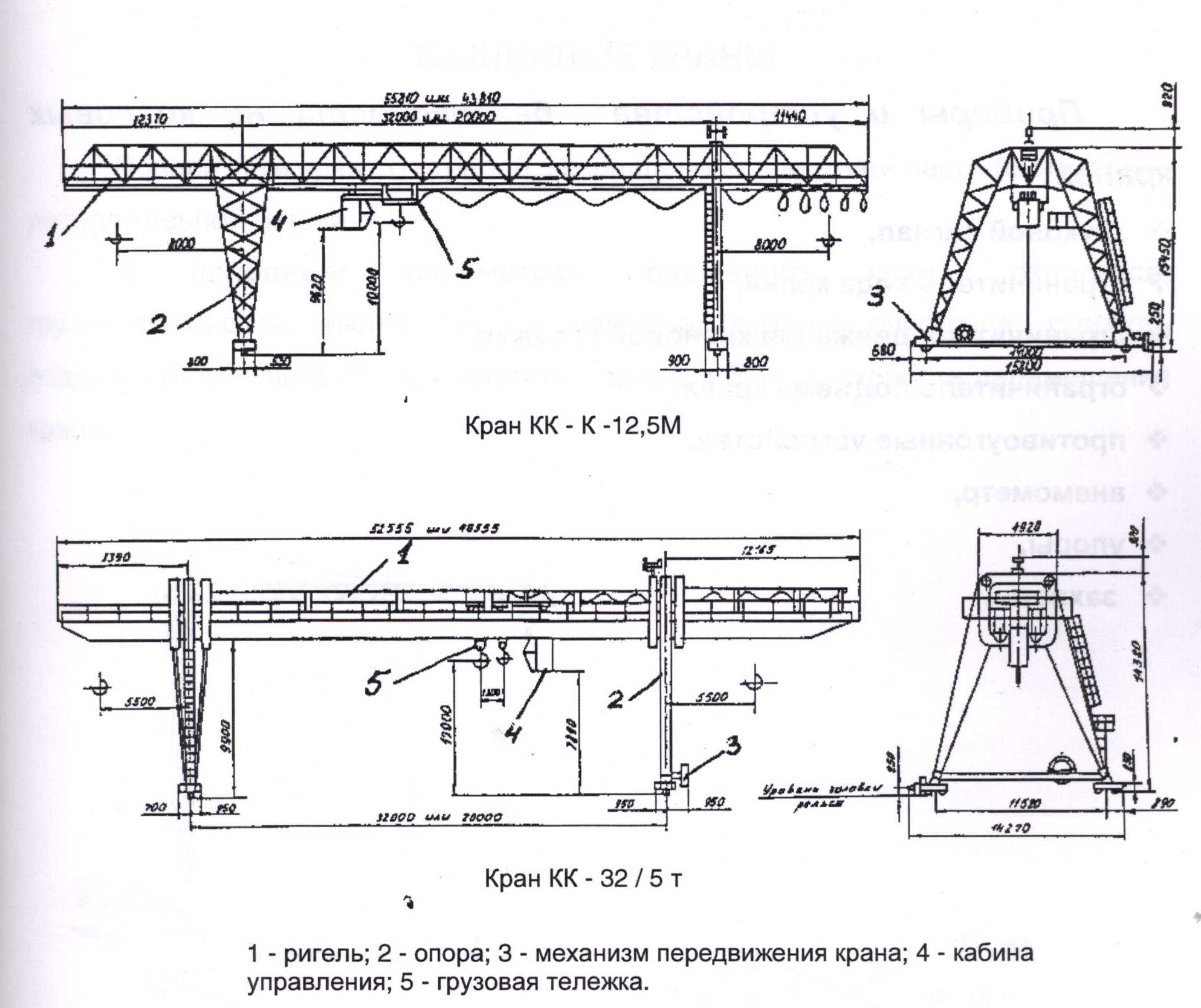

Рис. Козловые краны
1- ригель; 2-опора; 3-механизм передвижения крана; 4-кабина управления; 5-грузовая тележка.
Основные параметры козлового крана такие же, как у мостового крана.
По конструкции подразделяются на консольные и безконсольные. Наличие консолей позволяет одновременно перекрывать складские площадки, автомобильные и железнодорожные подъездные пути грузовых фронтов.
Крановая тележка ходит по рельсовым путям, уложенным на верхней ферме ригеля, или по монорельсу, укрепленному на нижней ферме.
Козловой кран имеет четыре опорных тележки, две из них опорно-ходовые, состоящие из электродвигателя с тормозом, эластичной муфты, червячного редуктора и ходовых колес.
Грузоподъемная лебедка состоит из электродвигателя с тормозом, эластичной муфты, редуктора и канатного барабана.
Механизм подъема груза устанавливается на крановую тележку, которая имеет опорные катки и направляющие блоки грузового каната.
На легких кранах вместо крановой тележки устанавливается тельфер.
Приборы и устройства безопасности на кранах: звуковой сигнал, ограничитель хода крана,
ограничители движения крановой тележки, ограничитель подъема крана, противоугонные устройства, анемометр, упоры, захваты.
