Армирование фундамента

Сечение рабочей арматуры подошвы фундамента и определяем из расчета на изгиб консольного вылета плитной части фундамента на действие отпора грунта под подошвой в сечениях по грани колонны.

Подбор арматуры производится в обоих направлениях; армирование осуществляется по результатам расчета нормальных сечений на действие изгибающего момента.

Определяем изгибающий момент в сечениях (1-1)-(4-4):

Определение сечения рабочей арматуры:

м²=80см²

Определяем количество стержней в сетке по длине и ширине подошвы фундамента:

Принимаем d=13мм.

Принимаем арматуру Ø13 А400С, , общая площадь А=21.23см², количество стержней 16; шаг стержней 200 мм.

Определение сечения рабочей арматуры:

м²=89см²

Определяем количество стержней в сетке по длине и ширине подошвы фундамента:

Принимаем d=18мм.

Принимаем арматуру Ø18 А400С, , общая площадь А=73.8см², количество стержней 29; шаг стержней 150 мм.

Подбор арматуры стакана.

Арматуру подбираем конструктивно.

5 Расчет свайного фундамента Определение несущей способности одиночной сваи

В качестве опорного слоя под нижним концом сваи целесообразно использовать грунты 3-го горизонта, т. е. песок мелкий, средней плотности, маловлажный.

Принимаем сваи типа С12-30 (сечение 30×30см), бетон класса В25.

Глубина заложения подошвы ростверка:

Длина сваи:

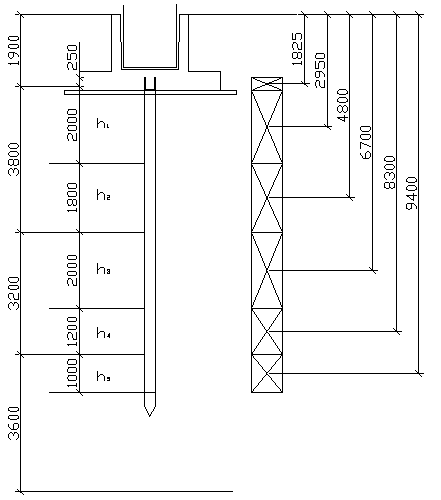

Несущая способность грунта основания одиночной сваи:

где

площадь опирания сваи на грунт;

расчетное сопротивление грунта под нижним концом сваи; (по табл. 1 [2])

расчетное сопротивление i-го слоя грунта основания по боковой поверхности сваи;

периметр поперечного сечения сваи.

Проектирование куста свай

Количество свай в кусте:

где

расчетная вертикальная нагрузка;

расчетный коэффициент.

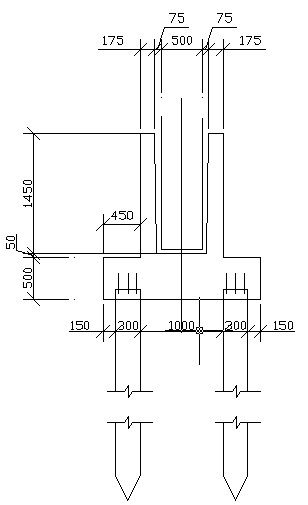

Запроектируем свайный ростверк.

Свая имеет квадратное сечение 300х300мм.

Размеры ростверка обусловлены стандартами и имеют необходимую мощность защитного слоя.

Вес ростверка:

где

объемный вес железобетона;

высота ростверка;

ширина ростверка;

длина ростверка.

где

максимальное расстояние от оси ростверка до дальней оси сваи;

расстояние от оси ростверка до каждой оси сваи.

<

Проверка выполняется.

Расчет основания свайного фундамента по деформациям

Осредненное значение угла внутреннего трения грунтов, прорезываемых сваей:

где

толщина i-го слоя, соприкасающегося с боковой поверхностью сваи.

Средний угол внутреннего трения грунтов:

Расстояния от вертикальных плоскостей до оси крайних свай:

Ширина условного фундамента:

Длина условного фундамента:

Нормативный вес свай:

Нормативный вес грунта в объеме:

Среднее давление под подошвой условного фундамента:

Расчетное сопротивление грунта основания под подошвой условного фундамента:

где

Основное условие при расчете свайного фундамента по второй группе предельных состояний удовлетворяется:

<
