Завдання

Виконати графічні завдання №1-4.

Хід роботи

1. Завантажити AutoCAD, встановити розміри аркуша 210297 мм.

2. Виконати графічне завдання №1.Побудова відрізків.

Координати вводити з клавіатури. Використовувати декартові і полярні, абсолютні і відносні координати, а також метод “Направление - расстояние”.

3. За допомогою команди ALT+Print Screen скопіювати зображення вікна AutoCAD з виконаним графічним завданням №1 і вставити в звіт.

4. Виконати графічне завдання №2.Побудова прямокутників.

5. За допомогою команди ALT+Print Screen скопіювати зображення вікна AutoCAD з виконаним графічним завданням №2 і вставити в звіт.

6. Виконати графічне завдання №3.

Побудувати об'єкт, позначений цифрою 1, і провести до нього відрізки з точки А з допомогою заданих типів об'єктної прив'язки.

1) Прив'язка до кінців і середини.

2) Прив'язка “Нормаль”.

3) Прив'язка до центру кола і всім точкам квадранта.

4) Прив'язка “Пересечение”.

5) Прив'язка до продовження відрізка 1.

6) Провести відрізок, паралельний відрізку 1.

7) Провести відрізок від точки, що лежить на відрізку 1.

7. За допомогою команди ALT+Print Screen скопіювати зображення вікна AutoCAD з виконаним графічним завданням №3 і вставити в звіт.

8. Виконати графічне завдання №4.

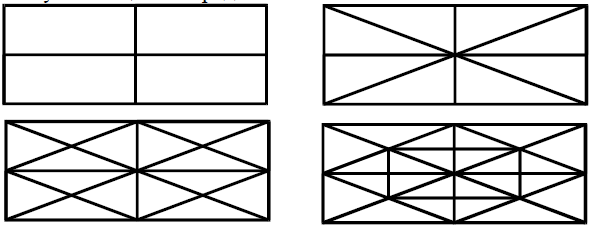

Побудувати такі фігури, використовуючи об'єктну прив'язку “Конточка” і “Середина”.

9. За допомогою команди ALT+Print Screen скопіювати зображення вікна AutoCAD з виконаним графічним завданням №4 і вставити в звіт.

10. Зробити висновки та оформити звіт.

11. Підготувати відповіді на питання для захисту практичної роботи.

Питання для захисту практичної роботи

1. Яку систему координат використовує AutoCAD? 2. Опишіть розташування осей координат AutoCAD. 3. Чим відрізняються декартова і полярна системи? 4. Чим відрізняються абсолютні та відносні координати? 5. Продемонструйте на комп'ютері три основних методи введення координат точки. 6. Продемонструйте введення декартових, полярних і відносних координат точки.

7. Продемонструйте роботу методу “ Направление - расстояние ”. 8. Для чого призначена об'єктна прив'язка? 9. Як увімкнути, вимкнути, налаштувати режим об'єктної прив'язки? 10. Продемонструйте роботу прив'язок “Конточка”, “Середина”, “Центр”.

11. Продемонструйте роботу прив'язок “Узел”, “Квадрант ”, “Пересечение”. 12. Продемонструйте роботу прив'язок “Нормаль”, “Касательная”, “Ближайшая”. 13. Продемонструйте роботу об'єктної прив'язки, що включається на одну дію.
