Построение регулярной и аналоговой модели топографической поверхности по результатам обработки цифровой топографической информации
В ходе выполнения курсового проекта была выполнена обработка собранной топографической информации в соответствии с приведенным выше порядком обработки массива данных с помощьюпрограммного пакета Surfer.Результаты выполненной работы (модели топографической поверхности) приведены ниже.
М
одели
топографической поверхности, масштаб
1:10 000

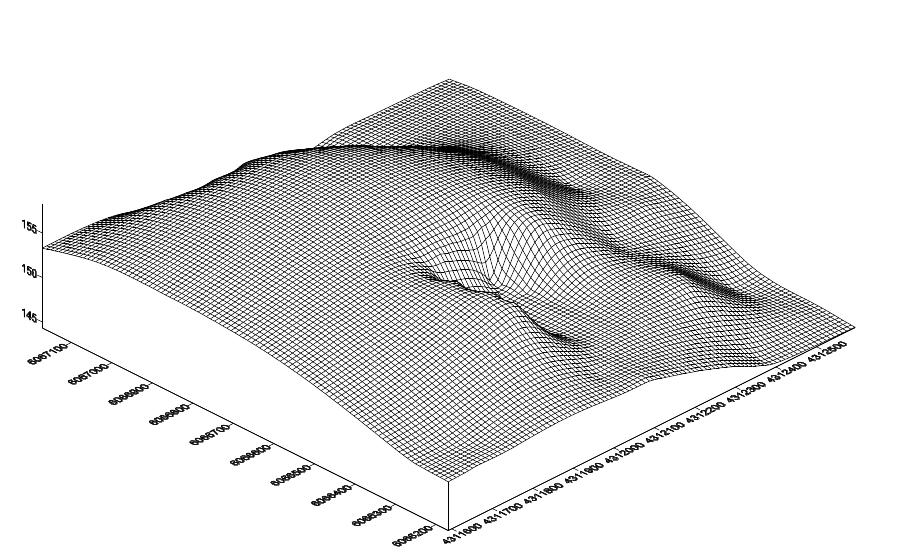

Регулярная модель
А
налоговая
модель

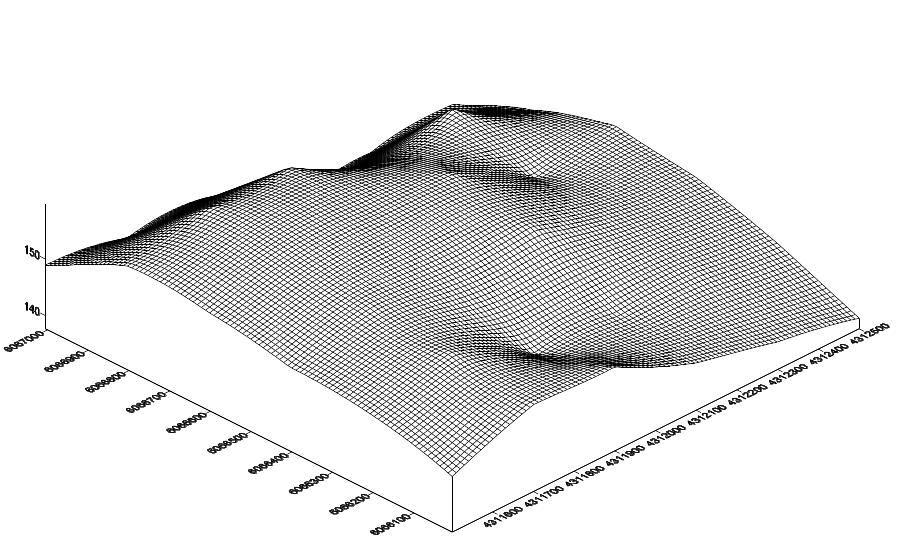

Модели топографической поверхности, масштаб 1:25000
Регулярная модель
Аналоговая модель

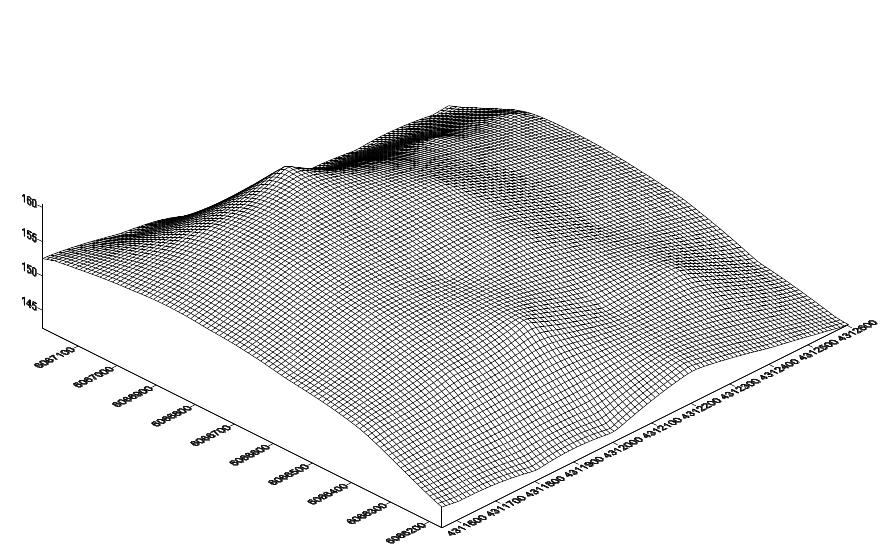

Модели топографической поверхности, масштаб 1:50000

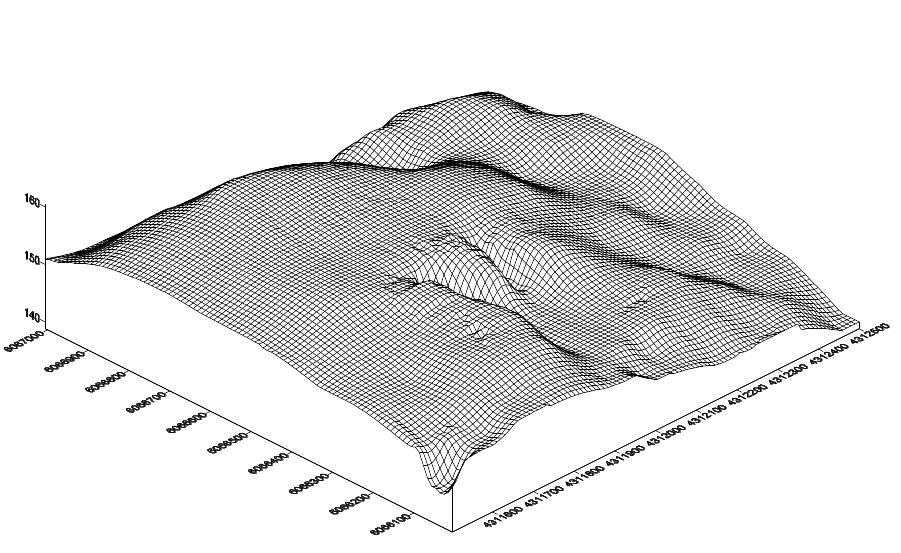

Регулярная модель
Аналоговая модель

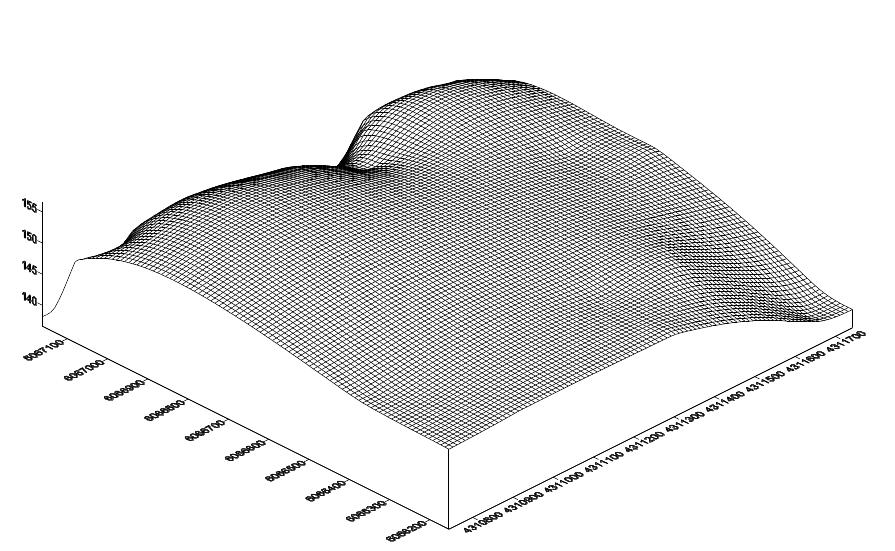

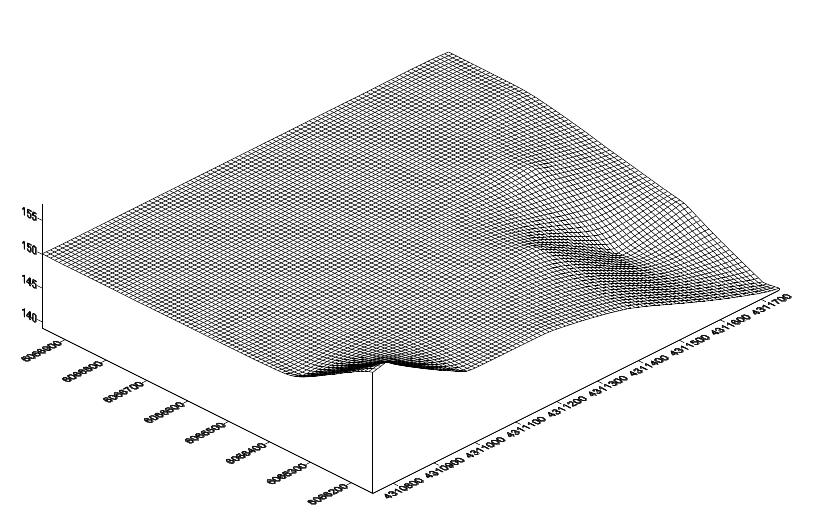

Модели топографической поверхности, масштаб 1:100000
Регулярная модель
Аналоговая модель
Построение горизонталей для регулярной и аналоговой моделей топографической поверхности по результатам обработки цифровой топографической информации
В ходе выполнения курсового проекта была выполнена обработка собранной топографической информации в соответствии с приведенным выше порядком обработки массива данных с помощьюпрограммного пакета Surfer.Результаты выполненной работы (карты изолиний) приведены ниже.
Карты изолиний, масштаб 1:10000

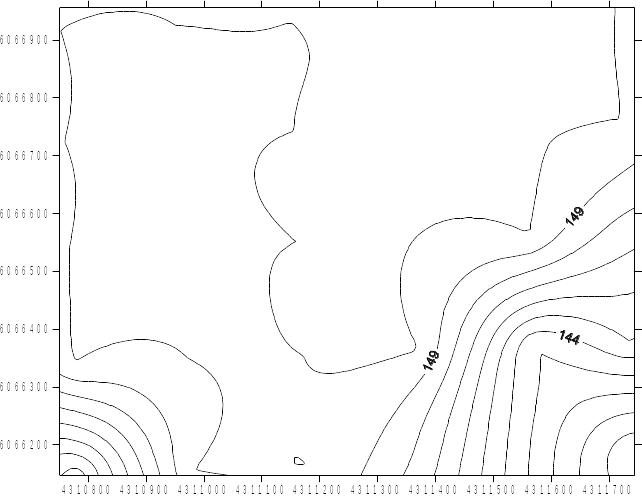

Р
егулярная
модель
Аналоговая модель

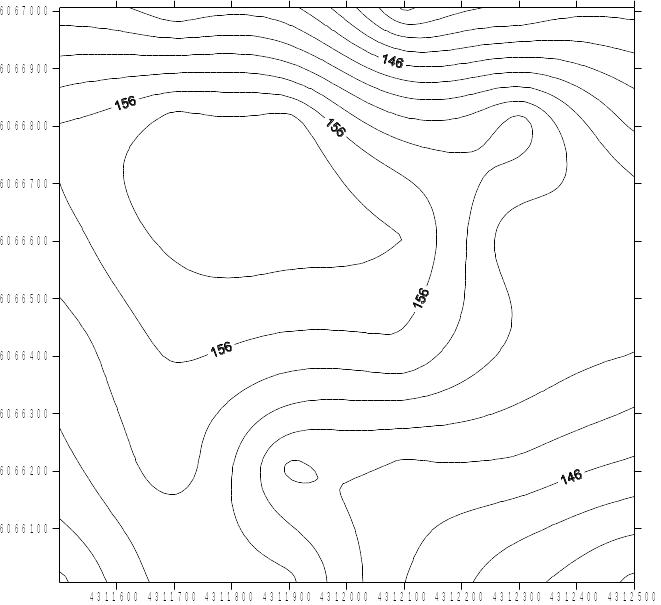

Карты изолиний, масштаб 1:25000
Регулярная модель
Аналоговая модель

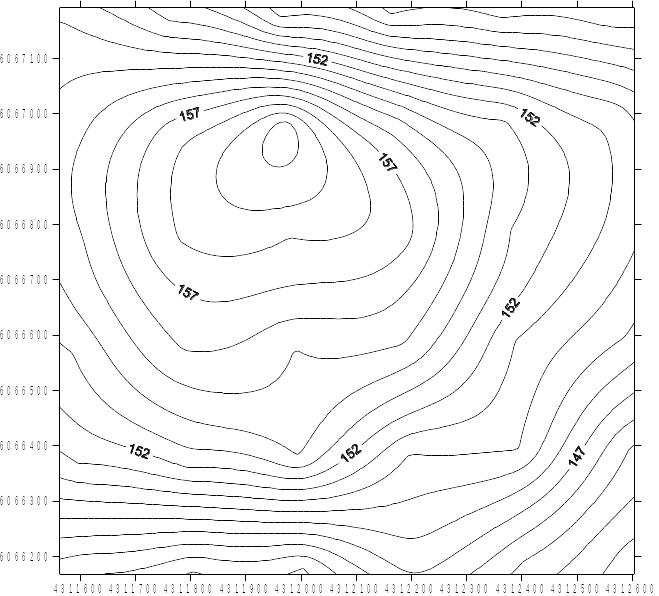

Карты изолиний, масштаб 1:50000

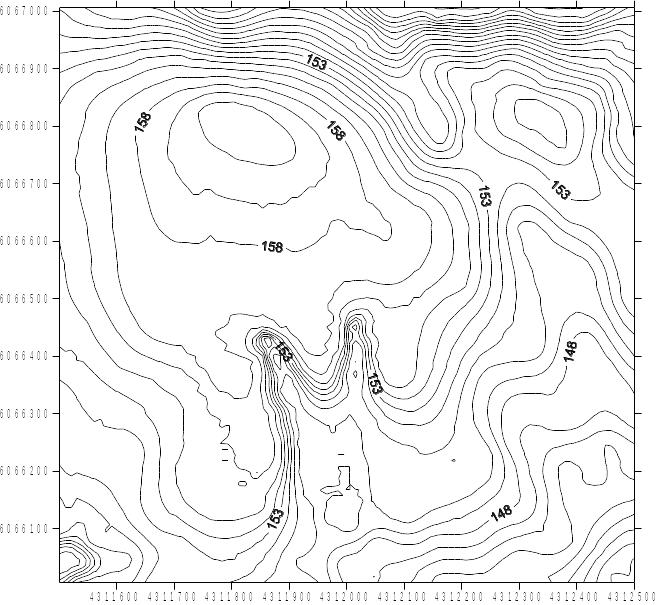

Регулярная модель
Аналоговая модель
Карты изолиний, масштаб 1:100000
Регулярная модель
Аналоговая модель
Исследование влияния масштаба топографической карты, типа рельефа, картографической генерализации, точности получения цифровой топографической информации и густоты сеток на качество моделей топографической поверхности
При изучении влияния масштаба топографической карты на качество моделей топографической поверхности можно заметить, что с увеличением масштаба возрастает точность измерений пространственных характеристик (топографических координат и высотных отметок). Это обусловлено тем, что чем крупнее масштаб, тем отчётливее и различимей становятся границы объектов и можно с большей точностью определить месторасположение объекта и характер рельефа (по горизонталям).
Так как плановая и высотная геометрическая точность при масштабе 1:10000 самые высокие, следовательно и объекты на топографической карте будут максимально приближены к действительному расположению на местности (по сравнению с масштабами 1:25000, 1:50000, 1:100000).
Тип рельефа также влияет на качество моделей топографической поверхности. Если местность весьма неоднородна, т.е. на ней преобладают всевозможные впадины и возвышенности, то с неё труднее построить сравнительно точную и похожую на действительность модель топографической поверхности, по сравнению со степной местностью. Это обусловлено тем, что на поверхности такого рода количество горизонталей, приходящихся на единицу площади, значительно превышает их количество по сравнению с пологой поверхности, и расположены они довольно близко одна к другой. Так что при поверхности такого рода значительно сложнее точно построить модель топографической карты соответствующей действительности.
Влияние густоты сеток на качество моделей топографической поверхности обуславливается тем, что при недостаточной густоте сетки некоторые высотные отметки не захватывается. Это приводит к построению неточной топографической поверхности.

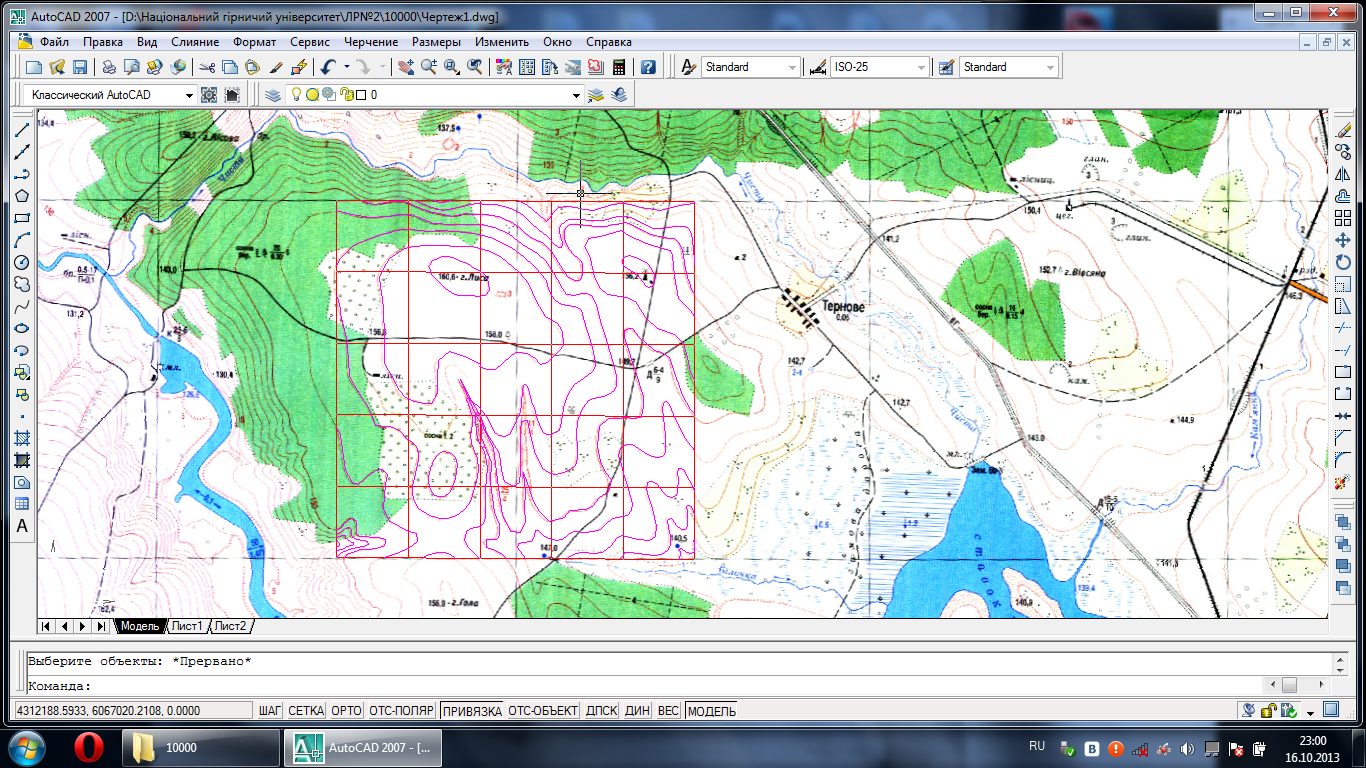

Заданный участок на карте масштаба 1:10000

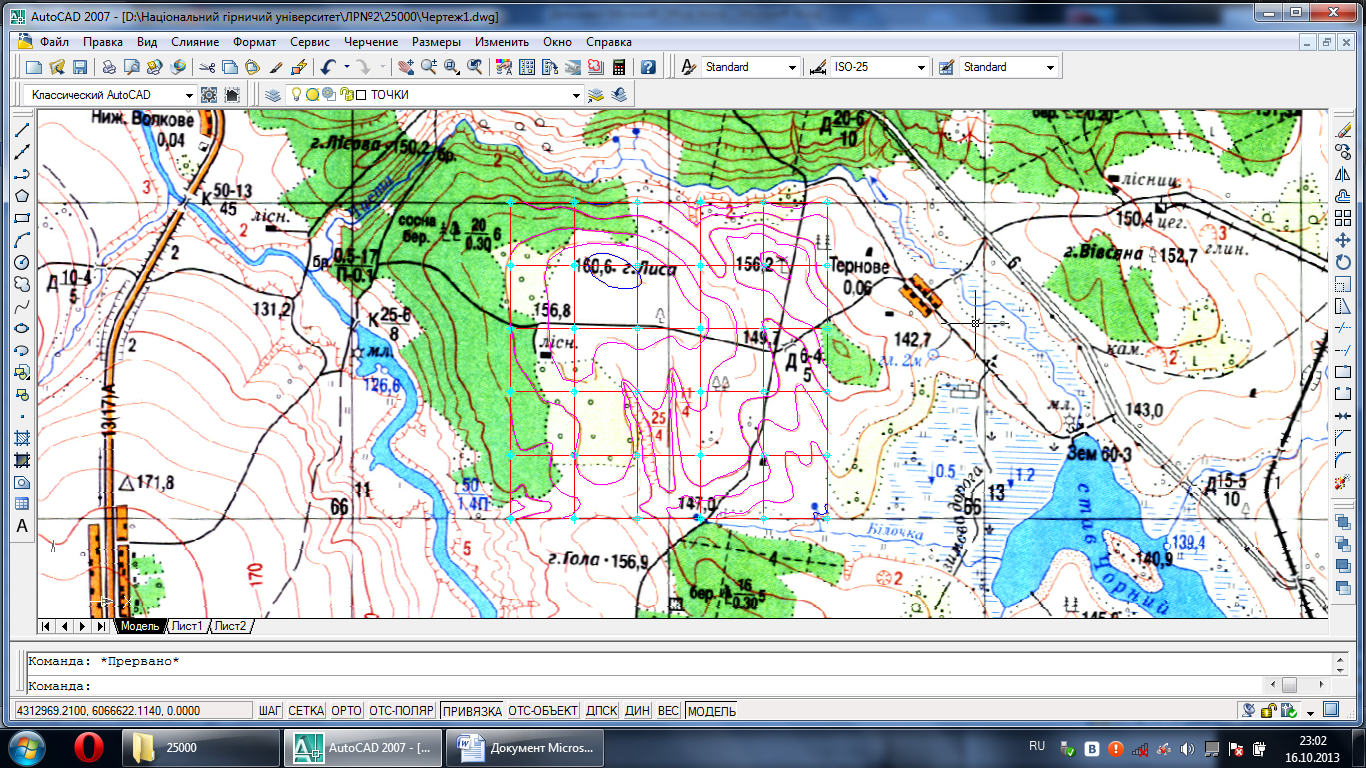

Заданный участок на карте масштаба 1:25000
Заданный участок на карте масштаба 1:50000

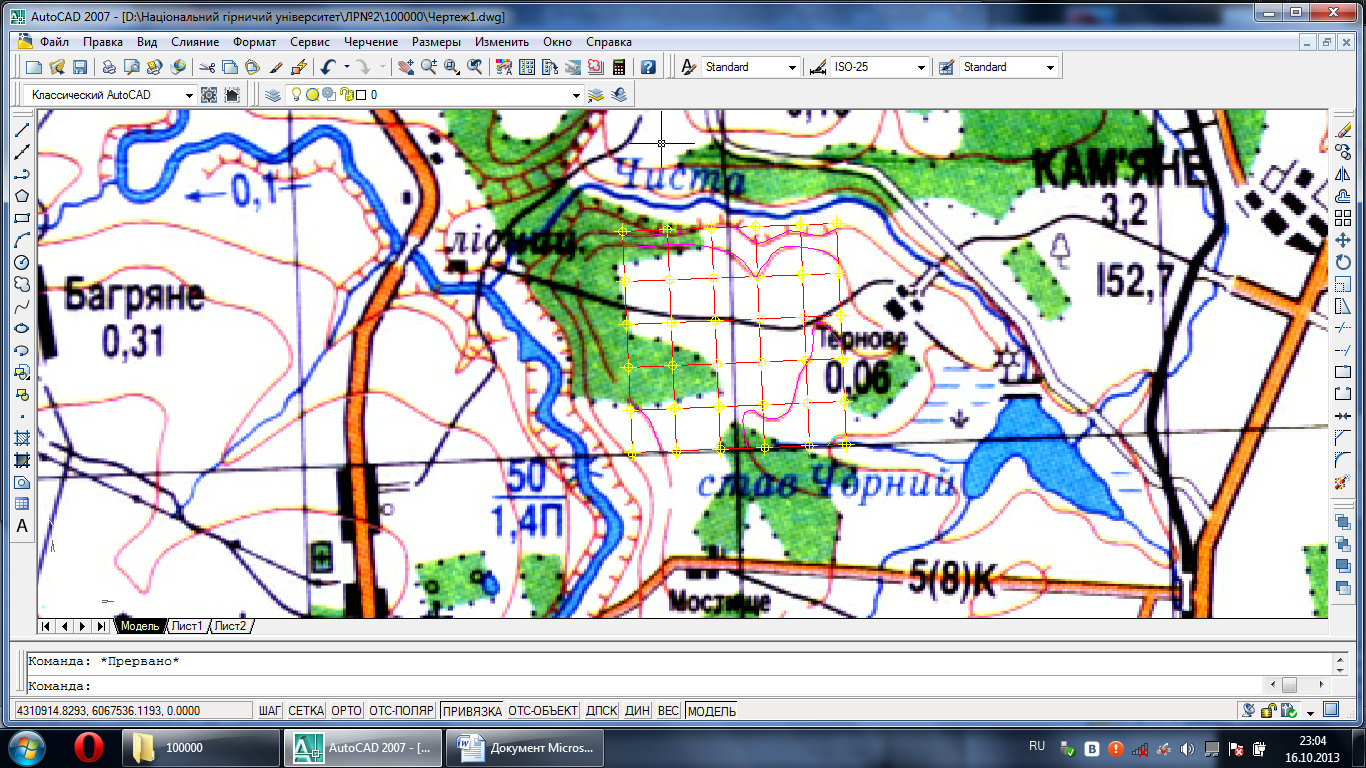

Заданный участок на карте масштаба 1:100000
