Міністерство освіти і науки України

Національний гірничий університет

Кафедра геодезії

ЗВІТ

З лабораторних робіт

по дисципліні „Цифрова картографія”

Виконав: ст. гр. ГКбС – 11 – 1

Ожерельєв Олександр

Перевірив: Буза Р.Л.

Дніпропетровськ

2013 р.

ОПИСАНИЕ ЗАДАНОГО УЧАСТКА ТЕРРИТОРИИ ПО РЕЗУЛЬТАТАМ ВИЗУАЛЬНОГО АНАЛИЗА

В данной работе рассмотрен фрагмент учебной топографической карты номенклатуры N-34-37-В-в-4 масштабов 1:10000 (рис.1.1.), 1:25000 (рис.1.2.), 1:50000 (рис.1.3.), 1:100000 (рис.1.4.). Визуальный анализ проведён на участке территории площадью 1 км² с координатами юго-западного угла:

Участок находится в западнойчасти учебной топографической карты «Снов» масштаба 1:10000 с номенклатурой У-34-37-В-в-4.

Пункты государственной геодезической сети. На территории данного участка отсутствуют пункты государственной геодезической сети.

Населенные пункты. На территории данного участка отсутствуют населенные пункты.

Промышленные, сельскохозяйственные и социально-культурные объекты. На данном участке находится домик лесника.

Пути сообщения. В северной половине участка проходят грунтовые дороги.

Гидрография и гидротехнические сооружения. На территории данного участка отсутствуют гидрография и гидротехнические сооружения.

Рельеф. Максимальная высотная отметка – 160.6 м (г.Лысая), минимальная – 140.5 м. На участке присутствуют холм (высота 3 м), овраг (длина – 25 м, глубина – 4 м).

Растительность и грунты. Почти половину территории участка покрывает мешаный лес (средняя высота дерева – 20 м, средняя толщина стволов – 0.30 м, среднее расстояние между деревьями – 6 м) и молодые хвойные посадки (средняя высота деревьев – 2 м). Также присутствуют отдельно стоящие кустарники и дерево, луг.

Границы и политико-административное деление. На территории данного участка отсутствуют границы и политико-административное деление.

Оценка геометрической точности:

• точность плановых координат: 1 - 3 метра;

• точность высотных отметок: 0,8 – 1,2 метра;

В среднем геометрическая точность 1 метр.

Данная карта с другими данными не согласована.

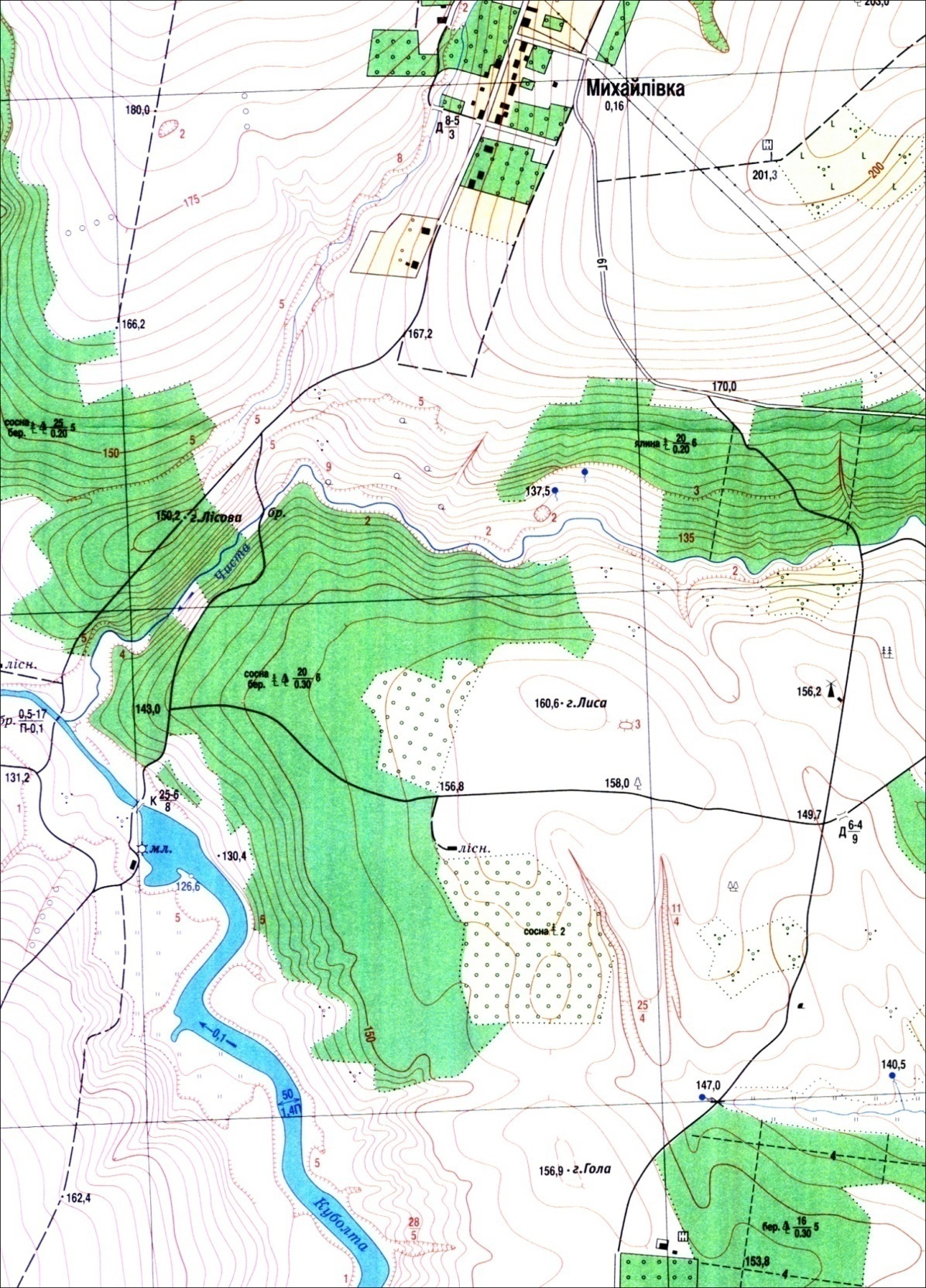

Рис.1.1. Заданный участок на карте масштаба 1:10000

Рис.1.2. Заданный участок на карте масштаба 1:25000

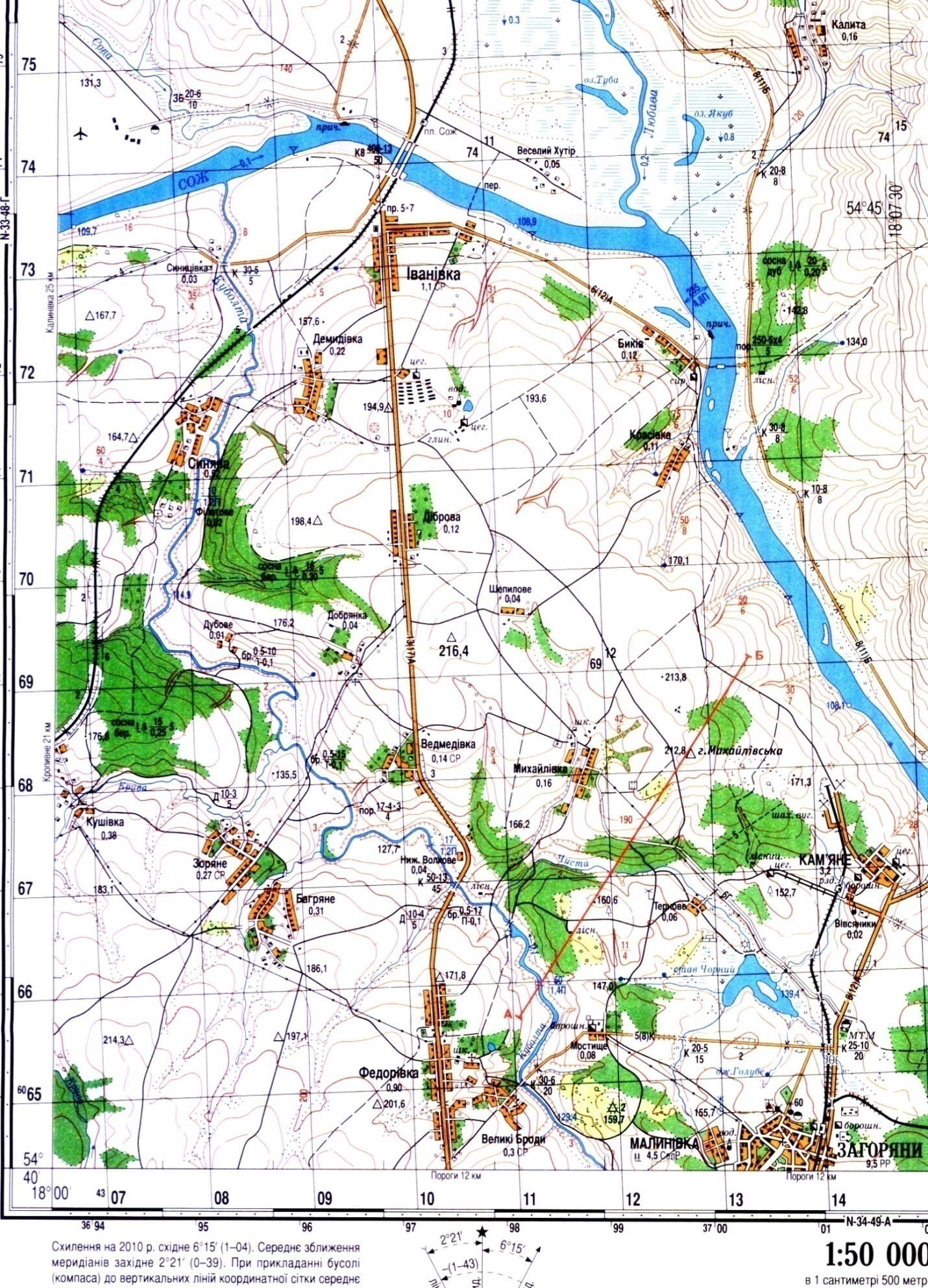

Рис.1.3. Заданный участок на карте масштаба 1:50000

Рис.1.4. Заданный участок на карте масштаба 1:100000

ОПРЕДЕЛЕНИЕ КОЛИЧЕСТВА И АНАЛИЗ КАРТОГРАФИЧЕСКОЙ ИНФОРМАЦИИ НА ТОПОГРАФИЧЕСКИХ КАРТАХ МАСШТАБОВ 1:10000, 1:25000, 1:50000, 1:100000

Определение количества условных знаков и подписей на заданном участке топографической карты

Картографические условные знаки представляют собой применяемые на картах обозначения различных объектов и их качественных и количественных характеристик. Условные знаки стандартны и обязательны для всех ведомств и учреждений, занимающихся созданием топографических карт. Условные знаки одних и тех же объектов на всех крупномасштабных картах в основном одинаковы по своему начертанию и окраске и различаются лишь размерами. Для каждой группы однородных объектов установлен, как правило, общий условный знак, определяющий род предмета. Он имеет обычно простое начертание, удобное для вычерчивания и запоминания, и своим рисунком или цветом напоминает внешний вид или какие-либо другие признаки изображаемого местного предмета.

Картографические условные знаки по назначению и геометрическим свойствам подразделяют на три вида: линейные, внемасштабные и площадные. Кроме условных знаков на картах применяются подписи, поясняющие вид или род изображаемых на карте объектов, а также их количественные и качественные характеристики.

На заданном участке карт масштабного ряда 1:10000, 1:25000, 1:50000, 1:100000 определим количество условных знаков и подписей, а также выполним подсчет величин характеризирующих картографическую информацию. Результаты всех вычислений сведены в таблицу 2.1.

Таблица.2.1.

Количество условных знаков, графическая нагрузка, энтропия, максимальная энтропия и избыточность информации

Масштаб	Количество условных знаков						Графическая нагрузка, зн/дм2		Энтропия		Максимальная энтропия		Избыточность информации
	Внемасштабные	Площадные	Линейные	Подписи	Всего	Полученных при генерализации
1:10 000	9	5	13	19	46			46		1,8506		5,5236		0,6650
1:25 000	6	4	11	12	33	29		206		1,8752		5,0444		0,6283
1:50 000	4	3	7	4	18	23		450		1,9251		4,1699		0,5383
1:100 000	0	1	4	1	6	13		600		0,6541		2,5850		0,7469

Определение графической нагрузки на заданном участке топографической карты

Вычисление графической нагрузки l осуществляется по формуле (2.1)

, (2.1)

где n – количество условных знаков;

S – площадь, на которой было определено это количество условных знаков.

Результаты вычислений сведены в таблицу 2.1.
