2.2. Гидравлический расчет

Данный расчет выполняется по расчетной схеме. Расчетная схема вычерчивается для наиболее далеко и высоко расположенной водозаборной точки, которая называется диктующей и для которой сумма гидравлических потерь будет максимальной. На расчетной схеме намечаются участки, их номера, длины и число приборов на этих участках. Суть расчета заключается в определении оптимальных диаметров труб участков сети, потерь напора в них и требуемого напора.

Расчет сети производится на максимальную нагрузку системы, т.е. на момент наибольшего водопотребления при условии обеспечения требуемого расхода и напора. Данные расчета сведены в табл. 2.1.

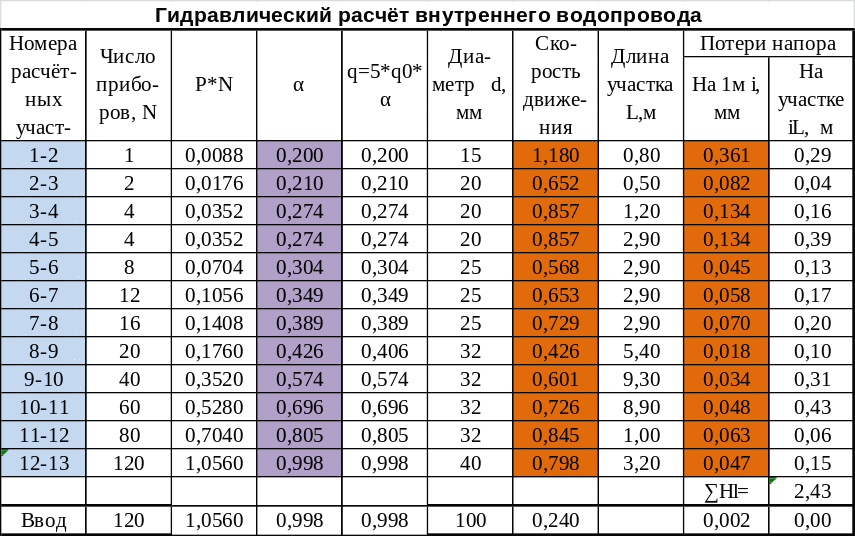

Табл. 2.1. Гидравлический расчет внутреннего водопровода холодной воды.

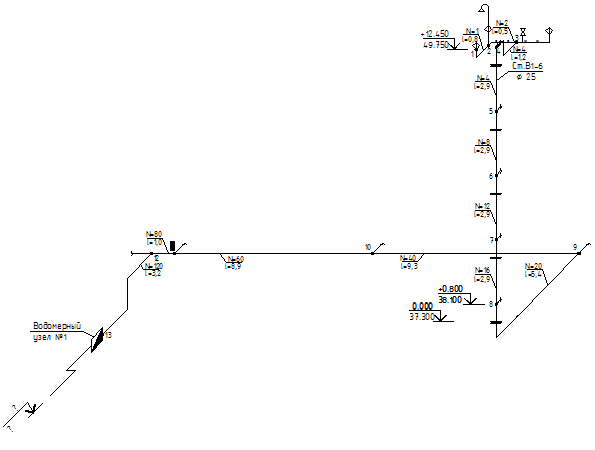

Рисунок 2.1. Расчетная схема внутреннего холодного водоснабжения.

2.3. Подбор устройств для измерения расхода воды

Потери напора в счетчиках h, м, при расчетном секундном расходе воды q, л/с, определяются по формуле (18) согласно [1,п.11.4]:

(18)

2.2.1. Подбор счетчика на холодное водоснабжение на вводе в дом.

Q_m^c= 1,0125 м³/ч; q^с =0,998 л/с

Принимается диаметр условного прохода счетчика 25мм

h =2,64*0,998²=2,63м

Потери напора: 2,63м<5м, следовательно, диаметр счетчика 25мм подходит.

Принимается счетчик крыльчатый диаметром 25мм, ВСХ-25.

2.2.2.Подбор квартирного счетчика.

1) Счетчик обслуживает четыре прибора (на кухне – 1 мойка, в санитарно-техническом узле – умывальник, ванна, унитаз).

Р=0,0088

РN=0,0088*4=0,0352 => =0,247

q_кв =5*0,2*0,247=0,247 л/с

Принимается диаметр условного прохода счетчика 15мм,

h =14,5*0,247²=0,885м

Потери давления: 0,89м<5м, следовательно, диаметр счетчика 15мм подходит.

Принимается счетчик крыльчатый диаметром 15мм, ВСХ-15.

2.4. Определение требуемого напора

Требуемый напор на вводе в здание определяется по формуле (2.1):

(2.1)

где Н_геом – геометрическая высота подачи воды от точки подключения к городской сети водопровода до отметки “диктующей “ водоразборной точки, м.

Н_геом=37,3+2,9*5-32,5=19,3 м;

Н_вв – потери напора на вводе в водопровод; Н_вв=0,179м.

h – потери напора в водомерном узле; h=2,63 м.

– сумма потерь напора по расчётному направлению с учётом потерь на местные сопротивления в арматуре и фасонных частях( = 0.3)

=1,3*2,43=3,159 м

H_f – свободный напор перед диктующей водоразборной точкой; H_f =2м.

H_счет – потери в квартирном счетчике; H_счет =0,885 м

H_тр=19,3+0,179+2,63+3,159+0,885+2=28,15м

Так как Н_гар =29,0м, а Н_mр =28,15 м и Н_гар < Н_тр более чем на 10%, требуется установка насосов.

Подбор повысительного насоса производится в пункте 3.5.

3. Внутренний водопровод горячей воды

3.1. Выбор системы и схемы внутреннего водопровода

Система горячего водоснабжения здания предусматривается закрытая, схема секционная.

Для устройства ввода применяются трубы стальные водогазопроводные оцинкованные по ГОСТ 3262-75*, d_у=70мм.

Ввод выполняется от центрального теплового пункта с уклоном от здания 0.002 для самотечного удаления воды из системы во время ремонта, трубы укладываются в железобетонные лотки Л4-8/2, серия 3.006.1-2.87.1 (длина 2970мм, ширина 780мм, высота 530мм, масса 0,9т, объем 0,36м³), глубина заложения ввода 2,30м.

Магистральные участки водопровода, ввод в здание и водомерные узлы предусмотрены в подвальном помещении здания.

Водомерные узлы с обводной линией, монтируются на высоте 1,0 м от пола подвала. Для учета количества воды взяты: для подающего трубопровода - крыльчатый водосчетчик ВСГ-32; для циркуляционного водопровода - крыльчатый водосчетчик ВСГ-32.

Трубопроводы горячего водоснабжения в здании запроектированы из стальных водогазопроводных оцинкованных труб по ГОСТ 3262-75*, d_у=32 50мм.

Магистральный трубопровод прокладывается под потолком в подвальном помещении на отметке -0,500 м, крепится с помощью подвесок хомутовых типа ПГ, ГОСТ 16127-78.

Горизонтальные трубопроводы в пределах подвала запроектированы с уклоном 0,003 в сторону ввода для возможности спуска воды из системы.

В качестве водоразборной арматуры предусматриваются смесители, в качестве запорной – латунные вентили (ГОСТ 9086-74*), устанавливаемые на квартирных разводках.

На водопроводной сети предусматривается установка запорной арматуры. Задвижки устанавливают на вводе трубопровода, после водомера, на обводной линии в водомерном узле. Вентили размещают на ответвлениях от магистрали к каждому стояку, на вводе в каждую квартиру перед квартирным счетчиком, в основаниях подающих и циркуляционных стояков, на кольцующих перемычках.

В здании принята прокладка трубопровода открытым способом.

Стояки запроектированы в санузлах. Подводки к санитарно-техническим приборам прокладывают, открыто на высоте 0,3 м. от пола.

В самой высокой точке на кольцующей перемычке, проходящей в пределах чердака, утраивается один воздухоотводчик на секцию (Danfoss WIND G3/8’’) для спуска воздуха из системы на высоте 0.3 м от пола чердака.

Каждый водоразборный стояк объединяется на чердаке перемычками в циркуляционную линию d_у=32мм, которая соединяется с циркуляционным стояком d_у=32мм.

На циркуляционных стояках предусматривается установка полотенцесушителей с запорной арматурой для отключения их в летний период.

Запроектирована трехслойная тепловая изоляция трубопровода:

- первый слой: масляная краска МА-15, ГОСТ 10503-71;

- второй слой: трубная изоляция Termaflex FRZ из вспененного полиэтилена, ТУ 5768-003-70446861-2009. Толщина изоляции в пределах подвала, лестничной клетки и чердака 50мм, в пределах квартирных помещений 20мм;

- третий слой: лакостеклотакань покровная, ТУ 2296–12-05758799-2003.

Приготовление горячей воды предусматривается в центральном тепловом пункте, где предусмотрен скоростной водонагреватель 06 ОСТ34-588-68, ТУ 400-28-429-82 (характеристики приведены в пункте 3.3), который оборудуется регулятором температуры, ТУ 25-02.090123-81, d_у=50мм, обеспечивающим автоматическое отключение водонагревателя при достижении расчётной температуры воды.

Для обеспечения необходимого напора и подачи холодного и горячего водоснабжения в центральном тепловом пункте предусмотрена установка двух общих повысительных насосов (один общий, один резервный) WILO NL 32/200B-1,1-4-12-50Hz и одного циркуляционного насоса для системы горячего водоснабжения Grundfos UPS 25/100 (технические характеристики насосов приведены в п.3.5)
