Содержание.

1.Введение.Содержит характеристику предприятия. Описание,историе,назначение……………………………………………………………………………..

2.Лаборатория (участок) монтажа КИПиА………………………………………………………

2.1.Назначение лаборатории (участка)…………………………………………………………….

2.2.Типовое рабочее место специалиста электромонтажа………………………..

2.3.Оснащение электромонтажного участка…………………………………………………..

3. Исследовательская часть. «Теплосчетчик-регистратор ВЗЛЕТ

ТСР Ex фирмы ВЗЛЕТ» Описание и работа прибора…………………………………….

3.1.Использование счетчика по назначению…………………………………………………….

3.2.Эксплуатация СИ………………………………………………………………………………………………

3.3.Методы и средства поверки………………………………………………………………………….

3.4.Монтаж внешних связей………………………………………………………………………………….

4.Монтаж измерительной схемы температуры-датчик,вторичный прибор,регулятор-клапан……………………………………………………………………………………..

5.Технологическая схема прямоточных паровых котлов котельной

с описанием технологии процесса……………………………………………………………………..

6.Перечень сигнализруемых, контролируемых и регулируемых параметров……………………………………………………………………………………………………………….

7.Нормы технологического режима…………………………………………………………………….

8.Спецификация КИПиА на котельную……………………………………………………………….

9.Техника безопасности при работе с КИПиА на производственном участке………………………………………………………………………......................................................

10.Охрана труда и промышленная безопасность…………………………………………….

11.Защита окружающей среды……………………………………………………………………………….

1.Введение.

Компания начала свою деятельность в 2003 году и прошла путь от поставщика оборудования до производителя, выполняющего полный комплекс работ в соответствии с поставленной задачей,- от разработ-

ки проектной документации до сдачи объекта в промышленную эксп-

луатацию.

На сегодняшний день компания обладает высококвалифицированным

Инженерно-техническим потенциалом и собственными производственными мощностями.

Нами реализовано более 30 комплексных проектов, осуществлены де-

Сятки разнообразных поставок. Мы работаем с такими компаниями и их подразделениями, как ОАО «Лукойл», ОАО «Роснефть», ОАО «ТНК-ВР», ОАО «НГЛ «Славнефть», ОАО АНК «Башнефть» и другими.

За время работы компания зарекомендовала себя как надежный про-изводитель и поставщик оборудования и услуг.

ООО «НПП «Нефтегазинжиниринг» осуществляет политику всеобщего

Контроля качества от проектов до гарантийного обслуживания. Наша компания имеет представительства в г. Москве и Республике Казахстан.

ООО «НПП «НГИ» - научно-производственное предприятие, занимающееся проектированием объектов нефтегазовых месторождений, производством блочно-модульного и технологическо-го оборудования для подготовки, учета и транспорта продукции нефтегазовых скважин, а также комплексной автоматизацией объектов нефтегазовой отрасли.

1.2.Назначение

Создавать и внедрять комплексные инжиниринговые решения, позволяющие нефтегазодобывающим предприятиям реализовывать свои задачи с максимальной эффективностью.

Каждый продукт созданный нами , должен предлагать потребителям что-то новое, обладать высоким качеством, быть иновационным и лучшим в своей категории. Мы добросовестны и чтим свои обязательства. Будущее нашей компании зависит от знаний, навыков,

командной работы и честности наших сотрудников, поэтому мы ценим эти каче превыше всего.

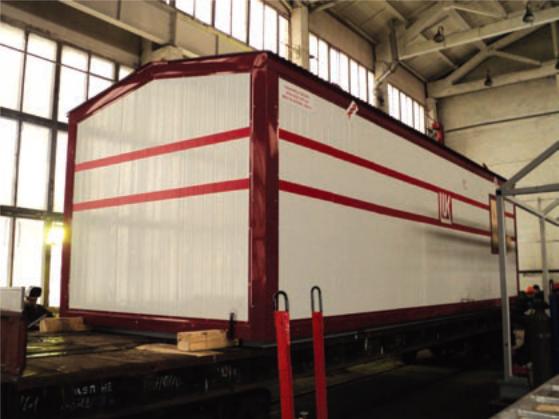

Рисунок 1. Блочный модуль ОАО«Лукойл».

Модель реализации проекта с выделением отдельных процессов, охватывающий весь спектр инжиниринговых услуг:

-сбор информации и анализ ситуации;

-выбор оптимальной технологической концепции;

Разработка технико-комерческого предложения;

-подготовка контракта и оптимизация финансирования проекта;

-разработка рабочего проекта и рабочей документации;

-проведение согласования утверждаемой части во всех инстанциях;

-конструирование нетипового и подбор типового оборудования;

-проектирование систем автоматизации и систем управления;

-изготовление и поставка комплекса технических средств систем автоматизации;

-выполнение шефмонтажа и пуско-наладочных работ;

-обучение эксплуатационного персонала;

-ввод в опытно-промышленную эксплуатацию;

-сервисное обслуживание;

Основные виды направлений и разделов проектирования:

-объекты обустройств нефтегазовых месторождений;

-объекты хранения и транспортировки нефти;

-организация противопожарных систем и систем противопожарного оповещения;

-организация общеплощадочных систем АСУ ТП.

Так же нашим предприятием разрабатываються объекты для привязки, в составе проектов обустройств, различного оборудования в блочно-модульном исполнении:

-узлы учета различного назначения (оперативные, комерческие);

Объект для привязки разрабатывается в следующем объеме:

-техническое задание на разработку (ТЗ);

-технологическая схема (ТС)

-пояснительная записка (ПЗ);

-технологическая схема (ТС);

-функциональная схема автоматизации (ФСА);

-принципиальная схема управления;

-общий вид с разрезами и координатами привязки (габариты

строительного фундамента, координаты технологических и

силовых сетей, задание на разработку фундамента, нагрузки и т.д.);

-отопление и вентиляция (ОВ);

-планы и схемы раздела автоматизации (АТ7, АТ4, АТСО);

-планы и схемы раздела электроснабжение (ЭО7, ЭО4, ЭОСО);

-схемы подключения шкафов управления;

-схемы подключения шкафов НКУ и вторичной аппаратуры;

-схемы подк лючения противопожарной сигнализации (ПС).

Наше предприятие обладает производственными мощностями,

позволяющими выпускать широкий спектр оборудования в

блочно-модульном исполнении для обустройства нефтегазовых

месторождений и смежных отраслей. Производственный цех

оснащен всеми необходимыми механизмами и приспособлениями,

а так же имеет в своем составе команду профессионалов различных

специальностей, позволяющими изготавливать высококачественную

продукцию, отвечающую самым высоким требованиям и действующим нормативам.

Многолетний опыт проектирования, конструирования и

изготовления оборудования позволяет нам предлагать Заказчикам

проверенные, надежные технические решения с учетом последних

нормативных требований и инноваций в области нефтегазодобычи

и нефтегазопереработки.

При производстве своих изделий мы руководствуемся принципом

всеобъемлемого контроля качества, который предполагает не

столько статистику уже произведенных дефектов и их исправление,

а встраивание качества в процесс, начиная с этапа проектирования

и конструирования - крайне необходимое условие для выпуска

высококачественной продукции.

В состав выпускаемой нами продукции входит весь спектр объектов

блочно-модульного оборудования для нефтегазодобывающей

промышленности и смежных отраслей, а так же факельные установки.

ООО «НПП «Нефтегазинжиниринг» производит и предлагает

к поставке следующее оборудование:

-узлы учета различного назначения (оперативные, коммерческие);

-насосные станции различного назначения (поддержания

пластового давления, нефтяные, водяные);

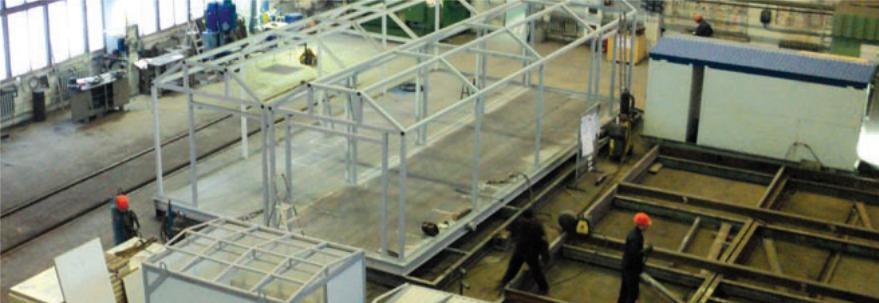

Рисунок 2.Научно-производственное предприятие ООО «НПП НГИ»

- факельные установки (высокого, низкого давления,

совмещенные);

- блоки технологические различного назначения (склады,

мастерские, лаборатории и т.д.)

- блоки бытовые различного назначения (операторные, БОВы,

столовые, бытовые для рабочих и ИТР и т.д.).

А так же нестандартное оборудование и изделия как в блочно-

модульном исполнении, так и в открытом, ограниченные

исключительно габаритами перевозки ж/д или автотранспортом.

ООО «НПП «Нефтегазинжиниринг» выполняет полный комплекс услуг по обеспечению ввода в промышленную эксплуатацию систем и оборудования от разработки программы до проведения промышленных испытаний. На высоком профессиональном уровне решаются задачи сервиса как систем, произведённых и поставленных нашей компанией, так и аналогичных объектов других производителей. Мы тесно сотрудничаем с ведущими мировыми производителями средств автоматизации, разрабатывая проекты АСУТП и осуществляя шефмонтажные и пуско-наладочные работы поставленного ими оборудования. Самостоятельно закупая их продукцию, мы направляем на фирмы производители своих специалистов для обучения методам ремонта и технического обслуживания.

Мы осуществляем полный цикл услуг, включающий:

- обследование действующих объектов;

- разработку технологического регламента по эксплуатации;

- комплектацию оборудования;

- строительно-монтажные работы;

- инженерный контроль при проведении строительно-монтажных работ;

- комплексную наладку и ввод в эксплуатацию;

- техническое сопровождение в период освоения мощности;

- метрологическое обеспечение;

- гарантийное и постгарантийное техническое обслуживание;

- разработку методик выполнения измерений;

- разработку эксплуатацонно-технической документации.

Система измерений количества и показателей качества нефти,нефти сырой (СИКН,СИКНС).

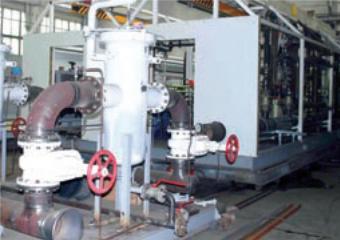

Рисунок 3. Система измерений количества и показателей нефти, нефти сырой (СИКН, СИКНС).

НАЗНАЧЕНИЕ

СИКН (СИКНС) предназначены для автоматического измерения массы (объема) нефти; качественных показателей нефти (плотность, вязкость,

влагосодержание, давление, температура); отбора объединенной пробы по ГОСТ 2517; выдачи информации, передаваемой средствами автоматизации,

на компьютер и последующего отображения ее на автоматизированном рабочем месте оператора (АРМ-оператора).

СИКН (СИКНС) изготавливаются на базе объемных,

массовых или ультразвуковых преобразователей расхода.

В общем случае функционально СИКН (СИКНС) состоит из следующих элементов:

-Блок фильтров (БФ);

- Блок измерительных линий (БИЛ)или (БИЛ с фильтрами на измерительных линиях);

- Блок измерений показателей качества нефти (БИК);

- Блок поверочной установки (БПУ);

- Система обработки информации (СОИ).

Пример компоновки СИКН

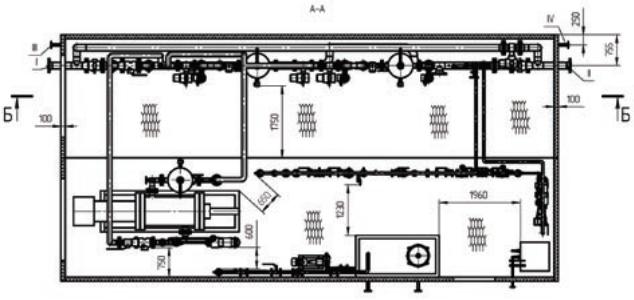

Рисунок 4. Блочный модуль компоновки СИКН. ООО «НПП НГИ».

Рисунок 5. Блок измерительной лини Б-Б. ООО «НПП НГИ».

а)

б)

Рисунок 6. Блок измерения параметров качества нефти. (а,б).

НАЗНАЧЕНИЕ:

БИЛ предназначены для измерения расхода

и контроля параметров нефти с последующей

передачей в систему обработки информации

Количество и диаметр измерительных линий

определяется расчетным путем, в зависимости

от максимального расхода через СИКН и типа

применяемых преобразователей расхода.

В состав блока измерительных линий входят:

-преобразователи массового или объемного расхода;

-выходной и входной коллекторы, трубная обвязка с запорной армату-рой;

-датчик давления и температуры;

-манометры и термометры;

-регуляторы расхода;
