Основная надпись для чертежей по начертательной геометрии

Основная надпись для чертежей по инженерной графике

Основная надпись (форма 1) по ГОСТ 2. 104–68

1 – обозначение (шифр) чертежа (напр. Д. ИГ. – 01. 04. 02, где Д.ИГ. – это Дизайн, Инженерная Графика, далее цифры – это № работы, № варианта, № листа в подшивке после титульного)

2 – наименование изделия или расчетно-графической работы

3 – масштаб

4 – фамилия студента

5 – подпись студента

6 – дата сдачи

7 - фамилия преподавателя

8 – подпись преподавателя

9 – дата проверки

10 – обозначение материала деталей (только для рабочих чертежей детали)

11 – лист (заполняется, если в данной работе более 2-х листов)

12 – листов (указывается количество листов в данной работе)

13 – наименование учебного заведения и номер группы

Продолжение приложения Б

Основная надпись по форме 2 (для спецификации) и размеры спецификации

Основная надпись по форме 2а (для последующих листов спецификации)

Приложение В

Образец выполнения титульного листа к альбому с графическими работами

Министерство образования и науки Российской Федерации

Амурский государственный университет

Кафедра дизайна

Расчетно-графические задания

по ИНЖЕНЕРНОЙ ГРАФИКЕ

Выполнил студент гр. 913 - с Гайдук А.Н.

Проверила доцент Ковалева Л.А.

Благовещенск

2010

Приложение Г

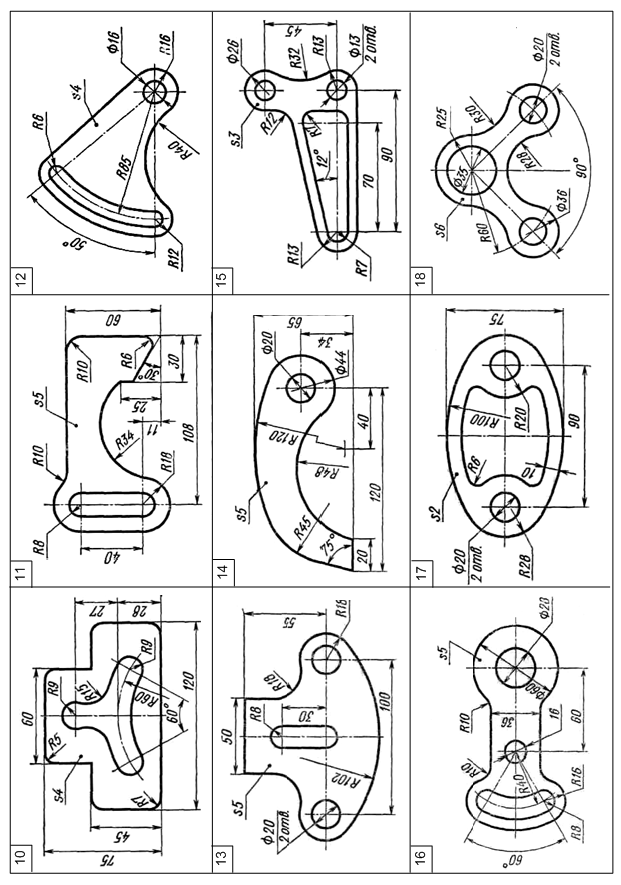

Варианты заданий для графической работы № 6

Рычаг

Продолжение приложения Г

Приложение Д

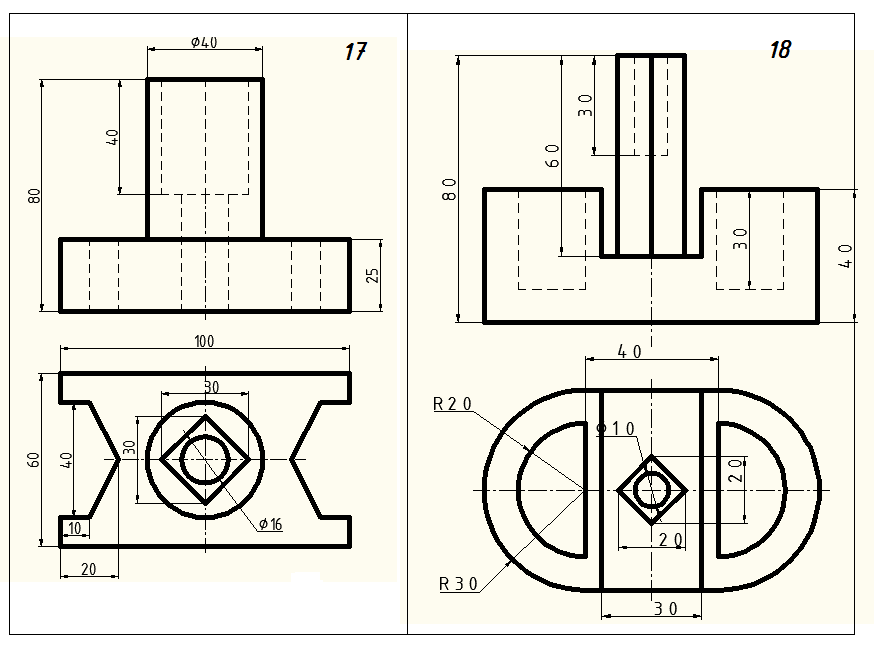

Варианты задания для работы №7«Простые разрезы»

Продолжение приложения Д

Продолжение приложения Д

Продолжение приложения Д

Продолжение приложения Д

Приложение Е

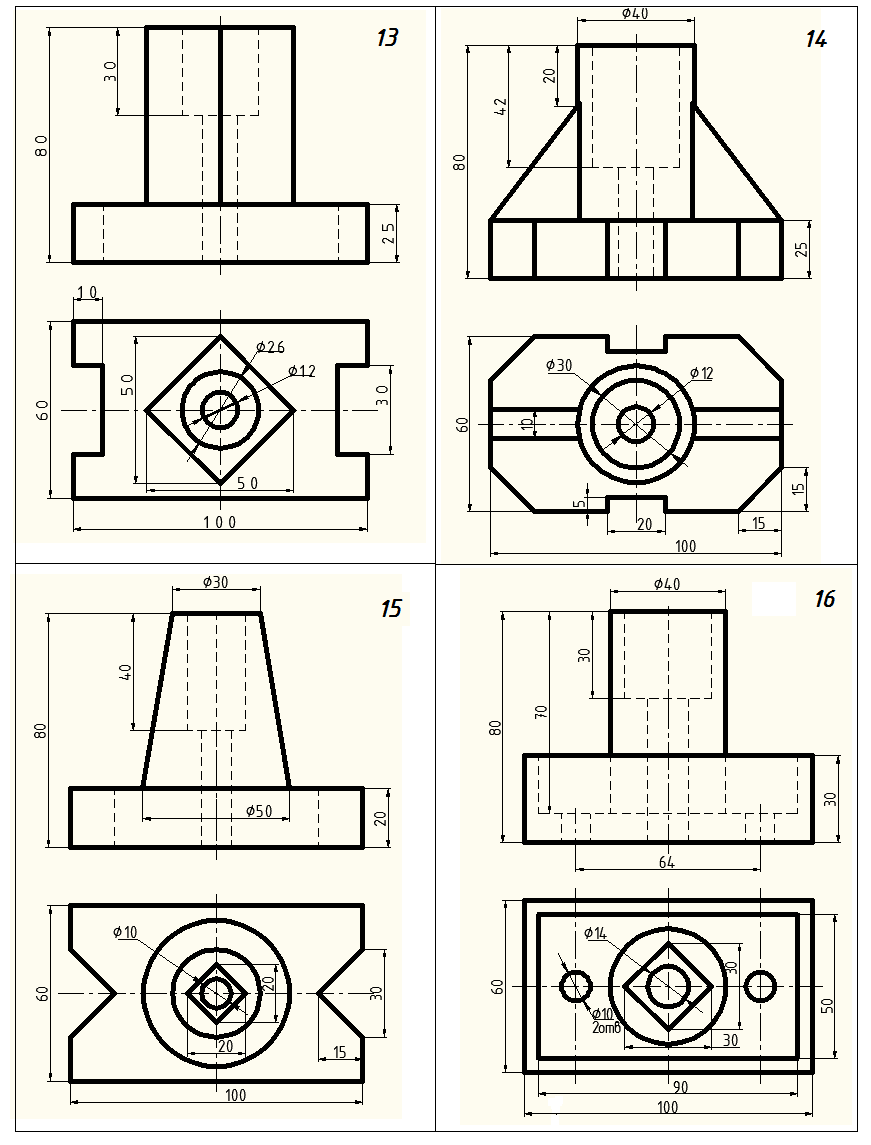

Варианты заданий к работе № 7

Продолжение приложения Е

Продолжение приложения Е

Продолжение приложения Е

Продолжение приложения Е

Приложение Ж

Варианты заданий к работе №8

Продолжение приложения Ж

Приложение З

Варианты заданий к графической работе № 9

В 1 (дет.4), 2 (дет.2) «Вентиль»

Вентиль применяется для регулирования давления выпуска газа из баллона, с которым связан верхний резьбовой выступ корпуса.

Давление газа зависит от зазора между коническим концом клапана поз.6 и 131тверстиием в корпусе поз.1. Зазор можно изменить вращением гайки клапана поз.7, перемещающей клапан вдоль оси. Вращательному движению клапана препятствуют два выступа на цилиндрической части, входящие в пазы внутри корпуса. Втулка поз.3 и гайка поз.2 предназначены для соединения вентиля с трубопроводом.

Материалы деталей поз.1, 2, 6, 7 – Сталь 15 ГОСТ 1050-88, деталей поз.3 – 5, 8, 9 – Сталь 20 ГОСТ 1050-88.

Продолжение приложенияЗ

Продолжение приложенияЗ
