6.3 Сечения

Сечением называется изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывают только то, что получается непосредственно в секущей плоскости.

Сечения делятся на:

1) вынесенные (рис. 60);

2) наложенные (рис. 61).

Вынесенные сечения являются предпочтительными и их допускается располагать на любом месте поля чертежа (рис. 60а), в разрыве между частями одного и того же вида (рис. 60б) на продолжении следа секущей плоскости при симметричной фигуре сечения (рис. 60в).

Положение секущей плоскости указывают на чертеже линией сечения. Для линии сечения применяют разомкнутую линию со стрелками, указывающими направление взгляда, и обозначают секущую плоскость одинаковыми прописными буквами русского алфавита. Сечение сопровождается надписью по типу А-А (рис. 60).

Д ля симметричных сечений, расположенных в разрыве (рис.60 б) или наложенных (рис.61а) линию сечения не проводят и сечение надписью не сопровождают. Если сечение расположено на продолжении следа секущей плоскости, то его также не обозначают (рис. 61в).

Рисунок 60 – Вынесенные сечения

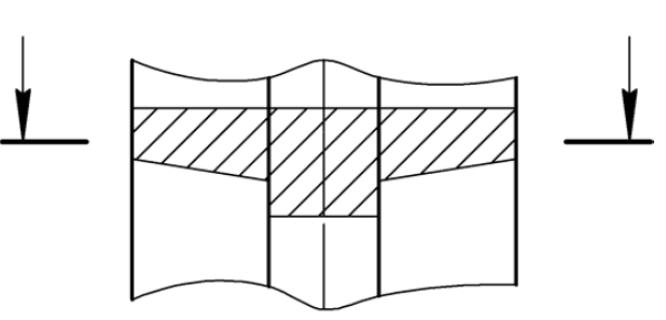

Д ля несимметричных сечений, расположенных в разрыве, или наложенных (рис. 61 б), линию сечения проводят со стрелками, но буквами не обозначают.

а б

Рисунок 61 – Наложенные сечения

Контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями, а контур наложенного сечения – сплошными тонкими линиями, причем контур изображения в месте расположения наложенного сечения не прерывают.

Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью (рис. 60а). Графическое обозначение материалов в сечениях в зависимости от вида материалов должно соответствовать приведенным в таблице 6.

Таблица 6

Графические обозначения материалов в сечениях

6.4 Аксонометрические проекции

ГОСТ 2.317-68 устанавливает следующие аксонометрические проекции:

Прямоугольные проекции и косоугольные.

6.4.1 Прямоугольные проекции

Изометрическую проекцию (расположение осей рис.62, а) для упрощения выполняют без искажения по осям х,у,z. Окружности (рис. 62, б), лежащие в плоскостях, параллельных плоскостям проекций, изображаются эллипсами, у которых направление малой оси совпадает с направлением оси, не входящей в плоскость, а большая ей перпендикулярна. При этом малая ось равна 0,71 диаметра окружности, а большая - 1,22.

Диметрическая проекция (рис. 63, а) выполняется без искажения по

осям х и z, с коэффициентом искажения 0,5 по оси у. Окружности (рис. 63, б), лежащие в плоскостях проекций, проецируются в эллипсы, у которых большая ось равна 1,06 диаметра окружности, а малая ось в плоскости xz (или ей параллельной) - 0,95 , а в других плоскостях 0,35. Направление осей определяется так же, как в изометрии: направление малой оси совпадает с направлением оси, не входящей в плоскость, а большая ей перпендикулярна.

Рисунок 62 – Прямоугольная изометрия

Рисунок 63 – Прямоугольная диметрия
