3. Теплообмен между внутренней поверхностью кладки и окружающей атмосферой

Внутренняя поверхность кладки участвует в теплообмене двух видов - внутрипечном и внешнем с окружающей средой.

Тепловой поток через кладку в окружающую среду состав­ляет 4650-7000 вт/м² т. е. он мал по сравнению с падающими на внутреннюю поверхность кладки лучистыми потоками внутри печного пространства, составляю­щими 465000-930000 вт/м². По­этому тепловой поток через кладку мало влияет на температуру внутренней поверхности ее. Вместе с тем потери через кладку составляют существенную часть выделяющегося в печи тепла. Вследствие этого они должны быть сведены к минимуму, что и определяет теплотехнические функции кладки. Тепловые поте­ри газоплотной кладки складываются из двух составляющих: потери в результате теплопроводности (Q_тепл), обусловли­ваемые разностью температур по толщине стенки, и потери теп­ла, аккумулированного стенкой (Q_акк), при нагревании и теряе­мого при охлаждении. Чем толще стенка и чем меньше ее теп­лопроводность, тем меньше потери первой группы. Потери вто­рой группы зависят от средней по массе температуры стенки и ее толщины. Потеря аккумулированного тепла играет сущест­венную роль только в печах периодического действия, когда кладка печи периодически нагревается и охлаждается. В этом случае следует применять кладку, для которой сумма потерь Q_Σ=Q_тепл+Q_акк будет величиной минимальной.

На рисунке 8 показана кладка трех основных видов: однослой­ная (а), с внешней изоляцией (б) и с внутренней изоляцией (в). Как следует из ломаных линий, характеризующих распределе­ние температур в стационарном состоянии, максимальной сред­ней по массе температурой характеризуется кладка с внешней изоляцией, минимальной - кладка с внутренней изоляцией. Внешняя изоляция дешевле внутренней, поэтому кладку с внешней изоляцией применяют для печей непрерывного дейст­вия. Кладку с внутренней изоляцией применяют в печах периодического действия с коротким периодам действия печи. Одно­слойная кладка конструктивно самая простая и дешевая, но ее применение приводит к повышенным тепловым потерям печи.

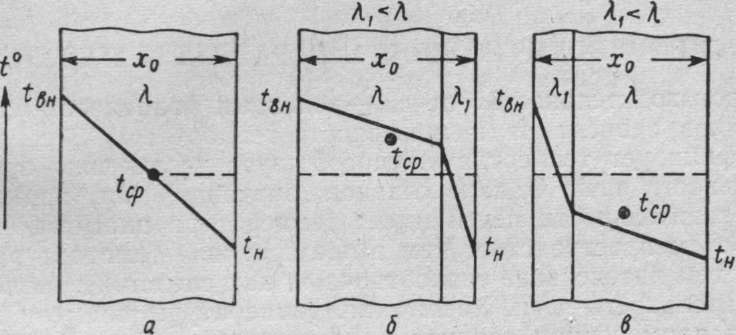

Рисунок 8 - Три типа кладок: а - однослойная; б - с внешней изоляцией; в - с внутренней изоляцией

В некоторых случаях пользуются кладкой специальных ви­дов, например такой, внутри которой расположены каналы для отвода продуктов сгорания, а с внешней стороны заключенной в кессоны. В них нагревается воздух, подаваемый для горения.

Подобное усложнение конструкции кладки иногда оправдано улучшением теплотехнических показателей работы печи.

Кроме теплотехнических, кладка выполняет строительные, а в печах некоторых типов и технологические функции, когда ма­териал 1внутренних частей кладки реагирует с материалом, под­вергаемым тепловой обработке. В таких случаях служба клад­ки нередко является узким местом в работе печи (например, в мартеновских печах).

На работу печи сильно влияет фильтрация воздуха и газов через швы и трещины, поэтому необходимо принимать все ме­ры к тому, чтобы в период работы печи кладка была газоплот­ной.
