2. Регенераторы

В регенераторах посредником между греющим и нагреваю­щимся потоками газов является не тонкая герметичная стенка, как в рекуператоре, а массивная регенеративная насадка, кото­рая работает периоди­чески сначала воспринимая (аккумулируя) тепло, а затем отдавая это тепло нагреваемо­му потоку (воздуху или газу), который движет­ся по тому же пути, по которому только что шли горячие газы, но во встречном направ­лении.

Таким образом, проблемы герметичной стенки в регенераторах не существует, и поэто­му регенеративные на­садки нагревательных печей можно соору­жать из обыкновенно­го (т. е. не фасонного) шамотного или динасового кирпича и греть их до очень высоких температур, вследст­вие чего в регенерато­рах газ и воздух срав­нительно легко нагре­ваются до 1000-1200° С. При этом сама насадка служит иног­да год и больше. Ремонт насадки обходится недорого, так как ее выполняют из обыкновенного кирпича или блоков простой формы.

Регенеративные насадки

Размеры кирпича, из которого делают насадку, например его толщина, а также размеры, характеризующие взаимное распо­ложение кирпичей в насадке (например, величина ячейки), на­конец форма кирпичей и их общая компоновка, т. е. то, что обычно называют конструкцией насадки, должны обеспечивать:

1) максимальную теплоотдачу в единице объема насадки (в 1 м³), что определяется объемным коэффициентом теплопереда­чи a_v, вт/м³град.

2) длительность срока службы насадки (хотя бы на од­ну кампанию печи), чтобы не останавливать ее в течение кампа­нии на ремонт или чистку насадок от осевшей на нее пыли и шлака;

3) минимальные затраты на сооружение: на материалы (ми­нимальная масса насадочного кирпича) и рабочую силу (удоб­ство и быстрота сооружения насадки).

Ячейкой называют самый узкий проход для газов (в горизон­тальной плоскости соприкосновения кирпичей). Обычно ячейки квадратные, поэтому их размер обозначают двумя одинаковыми цифрами, например 120 X 120 мм.

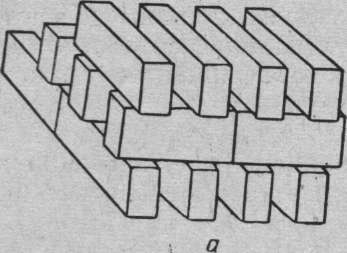

Самую простую насадку системы Сименса выкладывают из обыкновенного (нормального) кирпича. Как видно из рисунка 21 а, кирпичи кладут горизонтальными рядами на ребро. На этом ри­сунке изображена насадка колодцами - все ячейки расположе­ны по одной вертикали и образуют как бы колодец.

Если ячейки сместить одну относительно другой на полшага, то получится насадка в разбежку, или шахматная. Однако ее используют редко, так как она сильно заносится пылью.

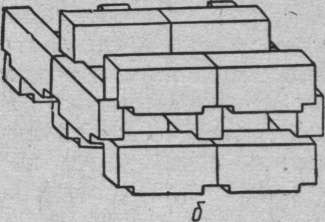

Насадка Петерсена немного отличается от насадки Сименса; ее выкладывают из специальных кирпичей (рисунок 21 6) с уступа­ми, фиксирующими положение кирпича при кладке, а также размер ячейки и обеспечивающими для каждого кирпича в про­цессе кладки устойчивость.

Брусковую насадку (рисунок 21 г) выкладывают как и две пре­дыдущие, но из специального, так называемого брускового кир­пича квадратного сечения.

Насадка Каупера совсем другой конструкции и, как видно из рисунка 21 в, ее поверхность нагрева представляет собой сплош­ные вертикальные колодцы. Горизонтальные поверхности кирпи­чей соприкасаются и в теплообмене не участвуют.

На рисунке 21 д показан блок из насадки для доменных возду­хонагревателей. В этой насадке ячейка фигурная с вертикальными овальными выступами и вертикаль­ные каналы сообщаются между собой горизонтальными прохо­дами.

Сооружение регенеративных насадок из блоков широко при­меняют при строительстве доменных воздухонагревателей, где оно вполне оправдано.

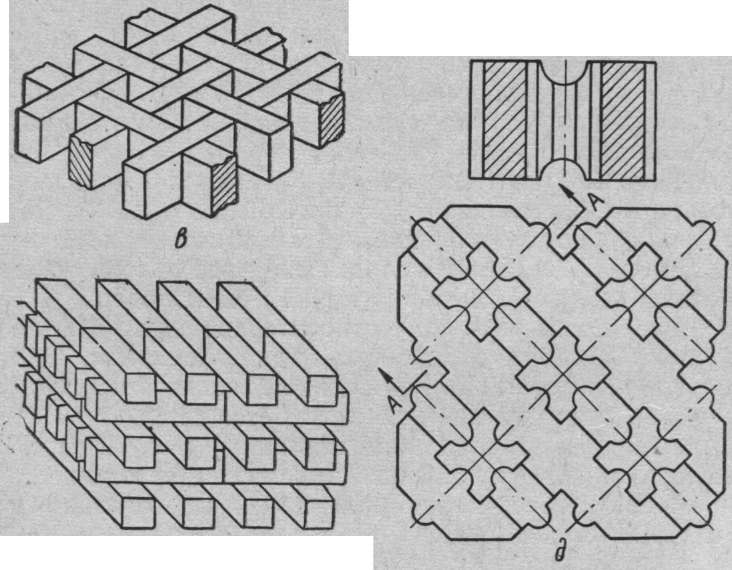

Рисунок 21- Регенеративные насадки: а - Сименса колодцами; б - Петерсена; в - Каупера гладкими ка­налами; г - брусковая; д - конструкции с овальными вы­ступами и горизонтальными проходами

3. КОТЛЫ-УТИЛИЗАТОРЫ

Постройка котлов-утилизаторов для больших печей оказывается экономически целесообразной.

Большая запыленность газов затрудняет возможность уста­новки за печами регенераторов. Эти печи, как правило, отличаются большой тепловой мощностью. Пар из котлов-утилизаторов использу­ется на бытовые или энергетические цели.

Трудность реализации идеи использования тепла в котлах- утилизаторах по возможности за всеми печами объясняется тем, что:

1) при температуре газов, поступающих в котел, ниже 400° С съем пара с 1 м² поверхности нагрева котла получается настолько малым, что амортизация капитальных затрат ста­новится недостаточно эффективной;

2) при установке котла-утилизатора за печью в газовый тракт печи вводится дополнительное сопротивление. Чтобы это не сказалось вредно на работе печи, необходима установка мощных дымососов, а также системы шиберов, которая по­зволила бы, в частности, быстро отключить неисправный ко­тел и перейти к работе на трубу;

3) разбросанность мелких печей на территории цеха силь­но затрудняет обслуживание котлов и устройство коммуника­ционных линий.

Поэтому пока котлы-утилизаторы устанавливают преиму­щественно только за крупными печами.

В некоторых случаях установка котлов-утилизаторов может способствовать решению чисто печных вопросов.

Типичным случаем является такой, когда уходящие из печи газы, нагретые до высокой температуры (например, 1300° С), сильно запылены, и поэтому регенераторы или рекуператоры, установленные непосредственно за печью, обречены на быстрое засорение и выход из строя. Если же непосредственно за печью в этом случае установить котельные поверхности нагрева, особенно радиационного типа, то котельные поверхности вос­примут на себя термический удар и сыграют роль пылеосадителя. Очищенные от пыли и охлажденные до умеренных тем­ператур (1000-900° С) газы можно направить в рекуператор и таким образом надежно осуществить рекуперацию тепла. При такой схеме, однако, неизбежно уменьшается использова­ние тепла отходящих газов для подогрева воздуха и топлива.

В другом случае — при необходимости работать на искусст­венной тяге - в котле-утилизаторе продукты сгорания охлаж­даются до низких температур (около 250° С), и уже возможна прямая тяга (когда газы отсасываются дымососом).
