2. Схема электрической цепи.

Основные теоретические положения

При построении топографических диаграмм схем цепей с параллельным соединением катушки и конденсатора реактивные составляющие векторов токов перпендикулярны вектору напряжения, причем индуктивные токи направлены в одну сторону, а емкостные – в другую. Поэтому реактивная составляющая общего тока в цепи определяется их алгебраической суммой, в которой индуктивные токи считаются положительными, а емкостные – отрицательными. Векторы активного, реактивного и полного тока в цепи образуют прямоугольный треугольник, из которого следует:

Через напряжение и проводимости:

Мощности определяются по формулам

Активную мощность цепи можно представить как арифметическую сумму активных мощностей ветвей.

Реактивная мощность цепи равна алгебраической сумме мощностей ветвей. В этом случае индуктивная мощность берется положительной, а емкостная – отрицательной:

Порядок выполнения работы

1.Изучить теоретический материал.

2.Выполнить задание.

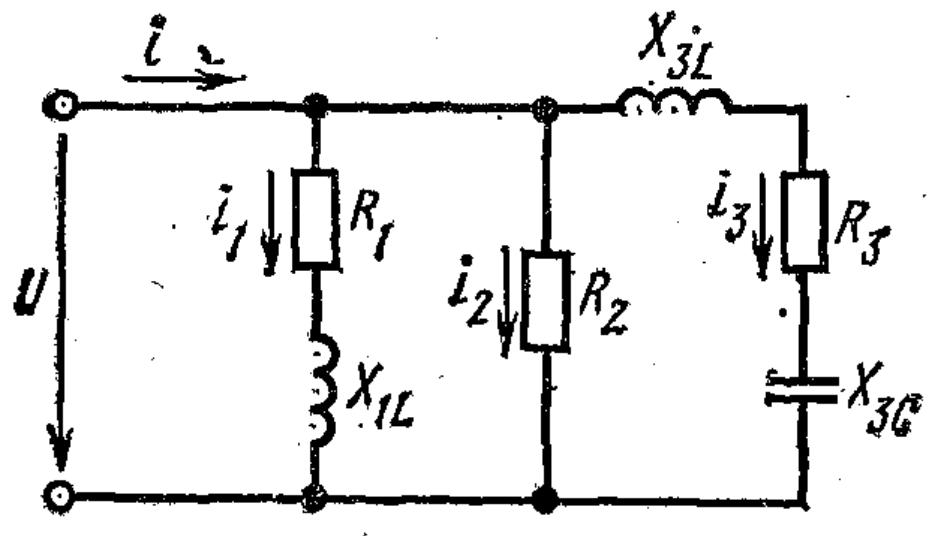

Задание 1. В схеме рис.1 R1 = 6 Ом, L1= 25,5 мГн, R2 = 20 Ом, R3 = 15 Ом, L3= 47,9 мГн, С2 = 159 мкФ, Определить ток в неразветвленной части цепи, активную, реактивную и полную мощность всей цепи.

Рис.1

Реактивные сопротивления ветвей , .

, .

Полные сопротивления ветвей: , , .

Действующее напряжение: .

Токи в ветвях: , , .

Составляющие токов ветвей:

активные , , ;

реактивные , , .

Общий ток: активный ,

реактивный , в неразветвленной части цепи .

Активные мощности: ветвей , , ;

всей цепи .

Реактивные мощности: ветвей , , :

всей цепи .

Полная мощность цепи: .

Проверка правильности подсчета мощности: , , , ,

Контрольные вопросы

1.В каких единицах измеряется мощность?

2. В каких единицах измеряется проводимость?

Лабораторная работа №8 по дисциплине ОП 05. Теория ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ

Тема: «Цепи переменного тока».

Цель работы: Изучение цепи переменного тока с взаимной индуктивностью.

Оснащение

1. Электрические цепи с индуктивно-связанными катушками,

2. Схемы электрических цепей.

Основные теоретические положения

Элементы электрической цепи могут быть между собой связаны общим магнитным полем и тогда изменение тока в одном из элементов являются причиной наведения э.д.с. в другом элементе. Такое взаимное влияние элементов цепи называется их индуктивной связью. Катушки с индуктивной связью могут быть включены согласно и встречно.

При согласном включении магнитные потоки самоиндукции и взаимоиндукции в обеих катушках по направлению совпадают, поэтому э.д.с. самоиндукции и взаимоиндукции в каждой катушке также направлены одинаково.

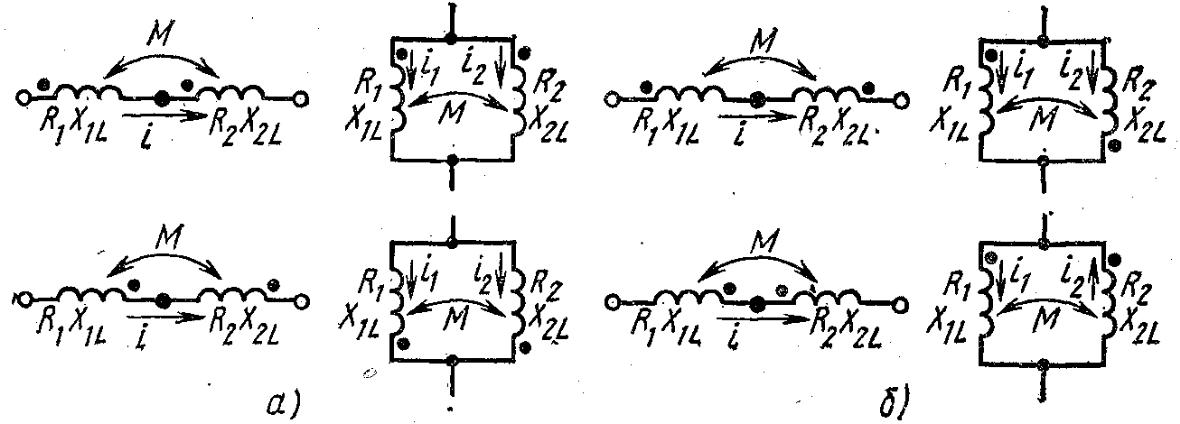

Рис.1 Согласное и встречное включение индуктивно-связанных катушек.

При встречном включении магнитные потоки, а также э.д.с. самоиндукции и взаимоиндукции по направлению противоположны.

На схемах замещения взаимная индуктивность обозначается буквой М и дугой, объединяющей два индуктивно-связанных элемента. Начала индуктивно-связанных катушек отмечают точками (звездочками).

Порядок выполнения работы

1.Изучить теоретический материал.

2.Выполнить задание.

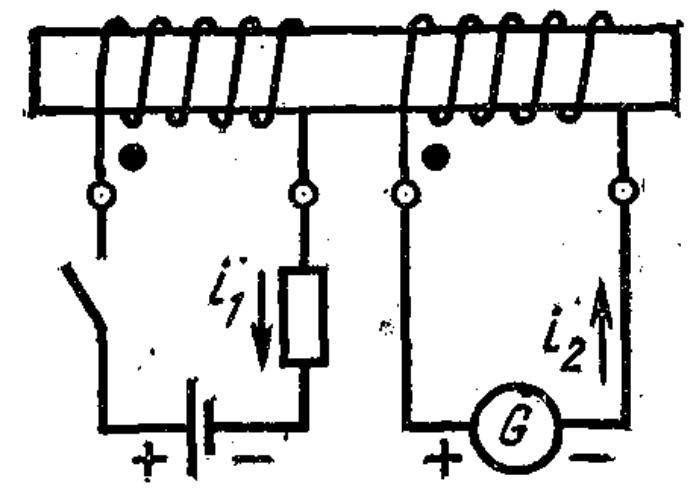

Задание. В схеме (рис.2) нет изначальных сведений о расположении концов и начал намотки витков.

В схему входят аккумулятор (гальванический элемент) и гальванометр. Одна из катушек через ключ присоединили к аккумулятору, к зажимам другой подключили гальванометр.

Рис.2

В момент замыкания ключа К возникают токи в обеих катушках, причем ток создает магнитный поток, направленный навстречу потоку первой катушки (правило Ленца). Поэтому при включении гальванического элемента токи и направлены противоположно относительно одноименных зажимов. Направление тока известно, т.к. известна полярность источника питания, а направление тока определяется по отклонению гальванометра. Ток направлен к положительному зажиму гальванометра, если стрелка его отклоняется по шкале. Одноименными зажимами катушек являются зажимы, к которым присоединены положительные зажимы источника и гальванометра; другие два зажима тоже одноименны.

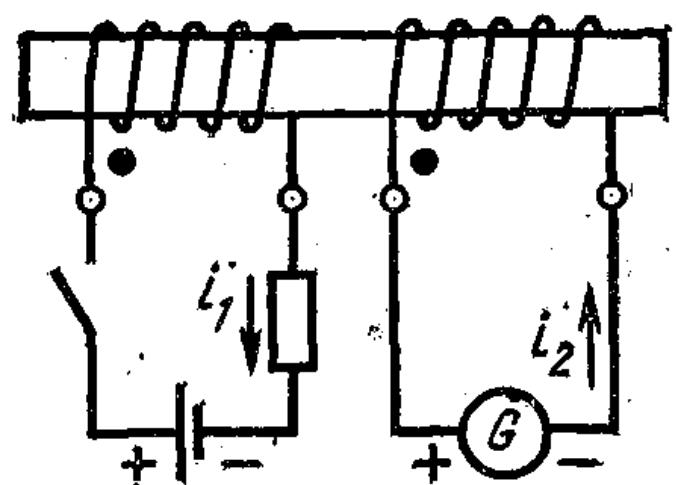

Таким образом разметка одноименных зажимов выглядит так: рис.3.

Рис.3

Контрольные вопросы

1.По схемам (рис.1) объяснить согласное и встречное включение катушек.

Лабораторная работа №9 по дисциплине ОП 05. Теория ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ

Тема: «Цепи переменного тока».

Цель работы: Изучение цепи переменного тока с резонансом.

Оснащение

1. Электрическая цепь, содержащая индуктивность и емкость (колебательный контур),

2. Схема электрической цепи с колебательным контуром.

Основные теоретические положения

Электрический резонанс возникает при определенных условиях в электрических цепях переменного тока, содержащих индуктивности и емкости.

В колебательном контуре, состоящем из идеальных катушки и конденсатора (т.е. в контуре без потерь), колебательный процесс заключается во взаимном преобразовании электрического и магнитного полей. Энергетический процесс имеет периодический характер с периодом Т. Колебания в электрической цепи, не связанной с источником энергии, называют собственными или свободными.

Порядок выполнения работы

1.Изучить теоретический материал.

2.Выполнить задания.

Задание 1. У электрической цепи (с колебательным контуром без потерь) частота собственных колебаний fо=2 · Гц, а индуктивность L=0,25 мГн. Определить емкость, включенную в схему контура.

Задание 2.Определить диапазон частот, в котором может работать радиоприемник, если индуктивность приемного контура 0,32 мгн. А емкость конденсатора может изменяться от 31 до 260 пФ.

Задание 3.Определить резонансную частоту и добротность параллельного контура, состоящего из катушки с R = 160 Ом, L= 4 мГн и конденсатора с С=0,1 мкФ.

Задание 4.Определить емкость конденсатора и общий ток в цепи при резонансе, если в схеме соединены параллельно катушка с R = 4 Ом, L= 0,01 Гн и конденсатор. В цепи возник резонанс при частоте f=150Гц, а напряжение на зажимах катушки U=100 В.

Контрольные вопросы

1.Какой формулой связаны частота собственных колебаний в колебательном контуре, емкость конденсатора и индуктивность катушки?

2.По какой формуле определяется добротность контура?

3.Как определить общее сопротивление катушки, если катушка не идеальна?

4.По какому закону Кирхгофа можно определить ток в ветви с конденсатором при параллельном соединении его с катушкой?

5.Что такое конденсатор, для чего он служит?

6.Что такое катушка индуктивности?

Лабораторная работа №10 по дисциплине ОП 05. Теория ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ

Тема: «Трехфазные цепи».

Цель работы: Изучение несимметричных трехфазных цепей при соединении их треугольником.

Оснащение

1. Трехфазная электрическая цепь, соединенная треугольником.
