3.2.8 Рисование с помощью инструмента "Перо"

Чтобы нарисовать четкие контуры в виде прямых линий или гладких, плавных кривых, используйте инструмент "Перо" . При рисовании с помощью инструмента "Перо" нажмите кнопку мыши, чтобы создать точки на прямых отрезках линии, и перетаскивайте указатель, чтобы создать точки на изогнутых сегментах линии. Чтобы скорректировать прямые и отрезки изогнутой линии, воспользуйтесь точками на линии.

Рисование прямых линий с помощью инструмента "Перо"

1. Выберите инструмент "Перо" .

2. Поместите инструмент "Перо" в то место, с которого должен начаться прямой сегмент, и нажмите кнопку мыши, чтобы создать первую узловую точку. Если появляются линии направления, это значит, что вы случайно перетащили инструмент "Перо". В этом случае выберите меню "Правка" > "Отменить" и нажмите снова.

Примечание. Первый рисуемый сегмент невидим до тех пор, пока не будет сделан щелчок для второй узловой точки (если не выбран режим "Просмотр пера" в категории "Рисование" диалогового окна "Настройки").

3. Щелкните мышью еще раз в том месте, где должен закончиться сегмент (щелкните мышью, удерживая нажатой клавишу "Shift", чтобы угол наклона сегмента был кратным 45 градусам).

4. Продолжайте нажимать кнопку мыши, чтобы создать узловые точки для дополнительных прямых сегментов.

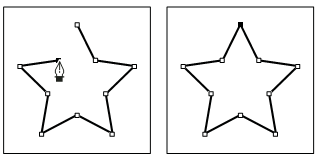

Рис. 3.6 - При щелчке инструментом "Перо" создаются прямые отрезки

Рисование кривых с помощью инструмента "Перо"

Чтобы создать кривую, добавьте узловую точку в месте, где кривая изменяет направление, и перетащите линии направления, которые задают форму кривой. Форма кривой определяется длиной и наклоном линий направления.

1. Выберите инструмент "Перо" .

2. Разместите инструмент "Перо" в месте, где должна начинаться кривая, нажмите и удерживайте кнопку мыши.

3. Перетаскивайте указатель, чтобы задать изгиб создаваемого изогнутого сегмента, а затем отпустите кнопку мыши.

Рис. 3.7 - Рисование кривой в форме буквы "S"

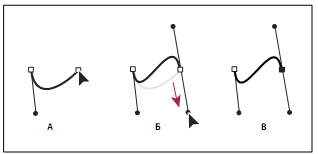

А. Начало перетаскивания новой точки смягчения Б. Перетаскивание указателя в направлении предыдущей линии направления, создание кривой в форме буквы "S" В. Результат после отпускания кнопки мыши.

Рекомендуется растягивать линию направления примерно на треть расстояния до следующей узловой точки, которую предполагается создать. (Впоследствии можно будет скорректировать одну или обе стороны линии направления.)

3.3 Создание узоров с помощью инструментов для декоративного рисования

Набор инструментов для декоративного рисования позволяет преобразовать созданные графические фигуры в сложные геометрические узоры. Инструменты для декоративного рисования используют алгоритмические вычисления, известные как процедурное рисование. Эти вычисления применяются к фрагменту ролика или графическому символу в создаваемой вами библиотеке. Таким образом, можно создать сложный узор, используя любую графическую фигуру или объект. С помощью инструментов "Аэрограф" или "Заливка" можно наносить созданные узоры. Можно создавать эффекты в стиле калейдоскопа с помощью одного или нескольких символов и инструмента "Декоративная симметрия".
