Зміст

Завдання на проект:

1. Вступ

2. Відомості креслень основного комплекту

3. Архітектурно – будівельна частина

3. 1. Вихідні данні для проектування

3. 2. Генплан

3. 3. Архітектурно – планувальне рішення

3. 4. Архітектурно – конструктивне рішення

3. 4. 1. Будівельні конструкції та вироби

3. 4. 2. Фундаменти

3. 4. 3. Стіни

3. 4. 4. Перекриття

3. 4. 5. Перегородки

3. 4. 6. Сходи

3. 4. 7. Покриття. Покрівлі

3. 4. 8. Вікна. Двері

3. 4. 9. Підлога

3. 5. Внутрішнє та зовнішнє оздоблення

3. 6. Інженерне обладнання

Список використаної літератури

Додатки

1. Вступ

Одночасно із широким будівництвом багатоповерхових будинків у нашій країні будують багато малоповерхових будинків ( в основному у невеликих містечках).

Малоповерхове будівництво у таких населених пунктах відповідає попиту населення та економічній доцільності, не дивлячись на те, що зі зменшенням щільності забудови збільшується протяжність інженерних комунікацій та площа благоустрою.

Ця доцільність пояснюється можливістю використання простих полегшених конструкцій, дешевих місцевих будівельних матеріалів. Крім того в малоповерховому будівництві використовуються й дешевші засоби механізації.

Характерною особливістю малоповерхової забудови є наявність індивідуальних приватних ділянок. Квартира малоповерхового будинку пов’язана з присадибною ділянкою. Тому у більшості випадках доцільно робити два входи в один будинок – один зі сторони вулиці, інший - зі сторони ділянки. Перший зазвичай розташовується через передпокій, другий - через вітальню. У будинку передбачені криті і відкриті тераси, лоджії, балкони, веранди, які використовуються в якості додаткової житлової площі, в теплу пору року у якості місця для відпочинку.

Для захисту квартир від охолодження необхідно при вході передбачати внутрішній тамбур чи холодні сіні. Інколи в якості сіней використовують засклену веранду.

Особливістю селищного побуту є необхідним облаштуванням у квартирі кладових не тільки для домашніх речей, але й для продуктів.

У малоповерховому будівництві потрібно враховувати усі кліматичні особливості району, бо в цьому випадку зовнішня температура повітря діє на мікроклімат квартири не тільки через стіни, але й через дах та підлогу, тому необхідно максимально захиститися від дії навколишнього середовища.

2. Відомості креслень основного комплекту

Шифр аркуша	Найменування креслень	Примітка
5. 0601021 01	Фасад 1-5, план на відмітці 0.000 Ген-план Перспектива
5. 0601021 02	Фасад А-В, Фасад Фасад інтер’єр вiтальнi
5. 0601021 03	інтер’єр спальнi інтер’єр спальнi інтер’єр ванноi кiмнати інтер’єр кухнi
5. 0601021 03	Розріз 1-1, схема розташування елементів фундаментів, схема розташування елементів перекриття, схема розташування елементів покриття, план покрівлі, вузли.

3. 1. Вихідні дані для проектування

Місце будівництва – місто Одеса

Згідно СНіП 2.01-82 «Строительная климатология и геофизика» визначено:

.Місто Одеса

розташовано на півдні України на березі Чорного моря.  У цілому клімат Одеси є помірно континентальним з м’якою зимою і теплим (інколи спекотним) літом.

Середньорічна температура повітря становить 10,1 °С, найнижча вона у січні (мінус 1,7 °С), найвища – в липні (21,4 °С).

  Температура повітря по місяцях, (°С)

Температура	I	II	III	IV	V	VI	VII	VIII	IX	X	XI	XII	Рік
Середня	-1,7	-1,0	2,6	9,0	15,1	19,4	21,4	21,2	17,1	11,1	5,9	1,4	10,1
Деннамаксимальна	1	1	5	12	19	24	26	26	21	15	8	4	14
Нічна мінімальна	-4	-4	0	6	12	16	18	17	13	8	3	-1	7







Найнижча середньомісячна температура повітря в січні (мінус 10,9 °С) зафіксована в 1861 р., найвища – (5,0 °С) в 2007 р.

Найнижча середньомісячна температура в липні (18,6 °С) спостерігалась у 1902 р., найвища (26,4 °С) – в 1936 р.

Абсолютний мінімум температури повітря (мінус 29,0 °С) зафіксовано 10 лютого 1929 р., абсолютний максимум (38,3 °С) – у червні 1926 р.

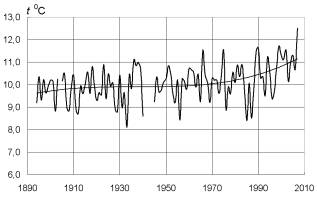

 Зміни середньорічної температури

повітря в Одесі за період з кінця XIX ст.









В останні 100–120 років температура повітря в Одесі, так само як і в цілому на Землі, має тенденцію до підвищення. Протягом цього періоду середньорічна температура повітря підвищилася щонайменше на 1,0 °С.

Найтеплішим за всю історію спостережень виявився 2007 р. Більшим у цілому є підвищення температури в першу половину року.





Середньомісячна температура повітря:

ліві стовпчики – у 1961–1990 рр.,

праві – в 1991–2013рр.



У середньому за рік в Одесі випадає 464 мм атмосферних опадів, найменше – в жовтні, найбільше – в липні.

  Середня кількість опадів, (мм)

I	II	III	IV	V	VI	VII	VIII	IX	X	XI	XII	Рік
42	41	31	34	39	42	49	34	36	26	42	48	464

Мінімальна річна кількість опадів (196 мм) спостерігалась у 1921 р., максимальна (765 мм) – в 2004 р. Максимальну добову кількість опадів (103 мм) зафіксовано 8 червня 1926 р. У середньому за рік у місті спостерігається 112 днів з опадами; найменше їх (6) у вересні, найбільше (14) – у грудні.  Відносна вологість повітря становить в середньому 76%, найменша вона в серпні (66%), найбільша – у грудні (84%).

   Відносна вологість повітря, (%)

I	II	III	IV	V	VI	VII	VIII	IX	X	XI	XII	Рік
82	82	80	76	73	71	68	66	70	76	82	84	76



Найменша хмарність спостерігається в серпні, найбільша – у грудні.

  Загальна хмарність, (бали)

I	II	III	IV	V	VI	VII	VIII	IX	X	XI	XII	Рік
7,6	7,6	7,3	6,5	5,8	5,2	4,5	4,0	4,4	5,6	7,6	7,9	6,2

• 0 балів - ясно.

• Менше 5 балів нижнього ярусу, або хмар середнього ярусу, що просвічують, або будь-яка кількість хмар верхнього ярусу - невелика хмарність.

• Від 1-3 до 6-9 балів або 3-8 балів хмар нижнього ярусу або щільних хмар середнього ярусу - мінлива хмарність.

• Від 8-10 до 0-3 балів хмар нижнього ярусу - хмарно з проясненнями.

• 7-10 балів хмар нижнього ярусу - хмарно.

• 10 балів хмар нижнього ярусу - похмуро.

Найбільшу повторюваність в Одесі мають вітри з півночі, найменшу – з південного сходу.

   Повторюваність вітру різних напрямків, (%)

Пн	ПнС	С	ПдС	Пд	ПдЗ	З	ПнЗ	Штиль
18,3	12,1	8,6	7,0	14,3	10,9	14,7	14,1	2,0



I	IV	VII	X

Роза вітрів в Одесі

Найбільша швидкість вітру спостерігається в січні–лютому, найменша у червні–липні. У січні вона в середньому становить 4,6 м/с, у липні – 3,2 м/с.

 Швидкість вітру по місяцях, (м/с)

I	II	III	IV	V	VI	VII	VIII	IX	X	XI	XII	Рік
4,6	4,6	4,3	3,8	3,4	3,2	3,2	3,3	3,4	3,9	4,3	4,3	3,9



Найбільше ясних днів спостерігається в серпні, найменше – у грудні.

Повторюваність ясних, хмарних і похмурів днів

Дні	I	II	III	IV	V	VI	VII	VIII	IX	X	XI	XII	Рік
Ясні	2	3	3	3	5	5	7	10	9	6	2	2	53
Хмарні	11	9	12	14	16	18	19	17	16	17	11	10	185
Похмурі	17	16	16	12	10	7	4	4	5	8	17	19	128



Протягом року в Одесі спостерігаються різноманітні атмосферні явища: гроза, туман, роса, ожеледиця та ін. Зокрема туман найчастіше спостерігається у січні–березні, гроза – у червні та липні.

Повторюваність атмосферних явищ, (дні)

Явище	I	II	III	IV	V	VI	VII	VIII	IX	X	XI	XII	Рік
Сніг	12	10	6	0,6	0,07	0	0	0	0	0,4	3	7	40
Туман	6	7	6	5	3	0,9	0,6	0,4	1	3	6	5	43
Гроза	0,03	0,03	0,07	0,8	4	7	6	4	2	0,4	0,3	0,03	24
Роса	2	2	7	15	17	14	11	10	15	17	9	3	122
Заметіль	1	1	0,6	0	0	0	0	0	0	0	0,1	0,6	4
Ожеледиця	3	3	1	0	0	0	0	0	0	0	0,3	2	9
