Технические характеристики, функциональная схема, габаритный чертеж  ГРПШ-400 (1)

Технические характеристики ГРПШ-400

Наименование	ГРПШ-400
Регулируемая среда	Природный газ по ГОСТ 5542-87
Регулятор давления газа	РДНК-400
Максимальное входное давление, МПа	0,6
Диапазон настройки выходного давления, кПа	2,0 — 5,0
Пропускная способность, м³/ч, при входном давлении, Мпа:	РДНК-400
При Рвх: 0,05 МПа	45
При Рвх: 0,1 МПа	80
При Рвх: 0,2 МПа	125
При Рвх: 0,3 МПа	170
При Рвх: 0,4 МПа	200
При Рвх: 0,5 МПа	250
При Рвх: 0,6 МПа	300
Неравноммерность регулирования, %	±10
Диапазон настройки срабатывания, кПа:
При повышении входного давления, кПа:	1,2 — 1,8
При понижении входного давления, кПа:	0,2 — 0,5
Клапан предохранительный сбросной	КПС-Н
Давление начала срабатывания сбросного клапана, кПа	2,0 — 6,5
Температура окружающего воздуха, °С	-40...+60
Система обогрева	ГАЗОВОЕ «ДА» / «НЕТ»
Расход для системы обогрева, м³/ч	0,05±15%
Присоединительные размеры: входного патрубка, мм выходного патрубка, мм импульса, мм	Ду 50 Ду 50 Ду 15
Соединение: входного патрубка, выходного патрубка, импульса	Сварное, по ГОСТ 16037-80
Межремонтный интервал (ТР, ТО)	3
Средний срок службы, лет	15
Назначенный срок службы, лет	40

Устройство и принцип работы грпш-400

Газорегуляторные пункты ГРПШ, Что это такое? ГРПШ применяются: в системах газоснабжения сельских и городских населенных пунктах, комуннально-бытовых зданиях, объектах промышленного и сельскохозяйственного назначения, и т. д.

Шкафные газорегуляторные пункты ГРПШ предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87.

Условия эксплуатации пункта должны соответствовать климатическому исполнению У1 (ХЛ1) категории 1 по ГОСТ 15150–69, для работы окружающей среды от минус 40 до +60°С (от минус 60 до +60°С). По индивидуальному заказу предприятие-изготовитель ООО «Газовик-Комплект» изготавливает пункты с обогревом, обогреватель устанавливается под днищем металлического шкафа и используется в холодное время года.

Принцип работы грпш:

Газорегуляторный пункт ГРПШ состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:

Газ по входному трубопроводу через входной кран 1, поступает в фильтр 5 (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа 7, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 4 поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 8, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр 6, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.

В случае ремонта оборудования при закрытых входном и выходном кранах 1 и 4 газ поступает к потребителю по обводному газопроводу, — байпасу.

На входном газопроводе после входного крана 1, после регулятора давления газа 7 и на байпасе предусмотрены продувочные трубопроводы.

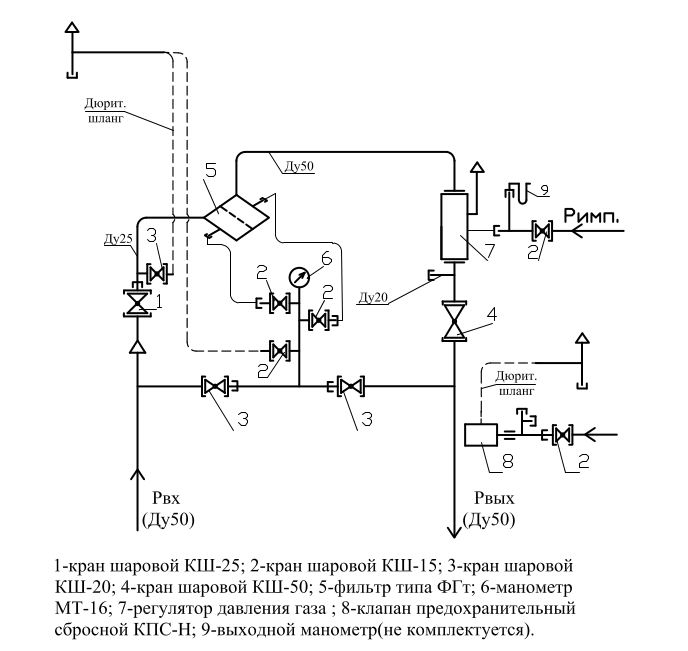

Функциональная схема

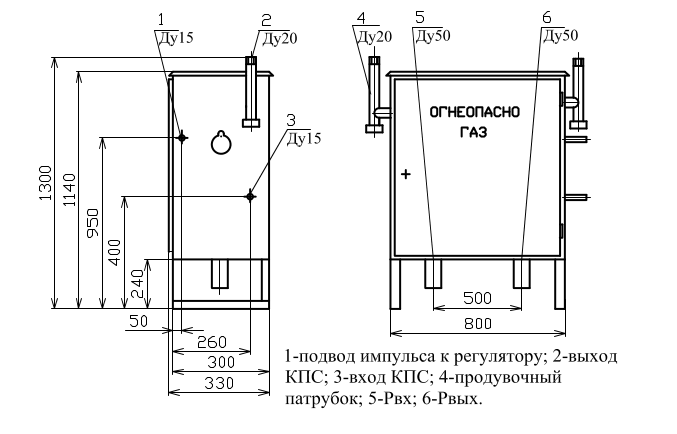

Габаритный чертеж

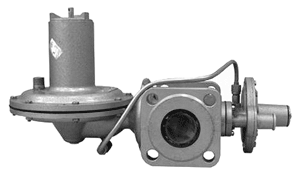

Регулятор давления газа комбинированный рднк-400 (2 )

Предприятие-изготовитель: ооо «Саратовская производственная финансовая компания», ооо эпо «Сигнал» Технические характеристики рднк-400

Регулируемая среда	природный газ поГОСТ 5542-87
Максимальное входное давление, МПа (кгс/см²)	0,6(6)
Диапазон настройки выходного давления, кПа	2,0–3,5	(3,5–5,0)*
Пропускная способность газа, м³/ч	см. таблицу ниже
Неравномерность регулирования, %	±10
Диапазон настройки давления срабатывания предохранительно-сбросного клапана при повышении установленного выходногодавления, кПа	2,4–4,2	(4,2–6,0)*
Диапазон настройки давления срабатывания отключающего устройства, кПа:
при повышении выходного давления	2,9–5,1	(5,1–7,3)*
при понижении выходного давления	1,1–1,9	(1,9–2,8)*
Ду, мм	50
Соединение	фланцевое поГОСТ 12817-80
Строительная длина, мм	230
Габаритные размеры, мм:
длина	260
ширина	515
высота	364
Масса, кг	19

Пропускная способность регуляторов в зависимости от входного давления

Входное давление, МПа	Пропускная способность, м³/ч
0,1	120
0,2	200
0,3	300
0,4	400
0,5	500
0,6	600

Технические характеристики

Рассчитан на устойчивую работу при воздействии температуры окружающего воздуха от –40 °С до +60 °С и относительной влажности до 95 % при температуре +35 °С.

Регулятор состоит из регулятора давления и автоматического отключающего устройства. РДНК–400 имеет встроенный предохранительный сбросной клапан, расположенный в мембранном узле регулятора с настройкой 1,15 Рвых. Седло 13 регулятора, расположенное в корпусе 11, является одновременно седлом рабочего 12 и отсечного 28 клапанов. Рабочий клапан посредством штока 31 и рычажного механизма 32 соединен с рабочей мембраной 4. Сменная пружина 6 и нажимная гайка 7 предназначены для настройки выходного давления. Отключающее устройство 19 имеет мембрану 18, соединенную с исполнительным механизмом 41, фиксатор 15 которого удерживает отсечной клапан 28 в открытом положении. Настройка отключающего устройства осуществляется сменными пружинами 20 и 21.

Подаваемый к регулятору газ среднего и высокого давления, проходя через зазор между рабочим клапаном и седлом, редуцируется до низкого давления и поступает к потребителю. Импульс от выходного давления по трубопроводу поступает из выходного трубопровода в подмембранную полость регулятора и на отключающее устройство. При повышении или понижении настроечного выходного давления сверх заданных значений фиксатор 15 усилием на мембране 18 выводится из зацепления, и клапан 28 перекрывает седло 13. Поступление газа прекращается. Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатывание отключающего устройства.

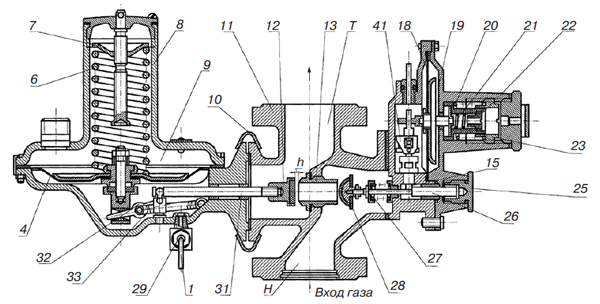

Регулятор давления газа РДНК: 1 — импульсная трубка; 6, 20, 21, 27, 33 — пружины; 4, 18 — мембрана; 7 — нажимная гайка; 8 — стакан; 9 — мембранная камера; 10 — хомут; 11 — корпус; 12 — рабочий клапан; 13 — седло; Т — выходной патрубок; 15 — фиксатор; 19 — отключающее устройство; 22, 23 — регулировочные гайки; 25 — пробка; 26, 31 — штоки; 28 — отсечной клапан; 29 — тройник; 32 — рычажной механизм; 41 — исполнительный механизм; Н — входной патрубок

КПС-Н (-Г), КПС-С-1 (-Г), КПС-С-2 (-Г) (3)

Клапан предохранительный сбросной КПС, предназначается для сброса газа в атмосферу при росте давления в сети свыше допустимого значения, для использования в газорегуляторных пунктах, которые имеют в своём составе запорные клапаны. Обеспечивают сброс газа в атмосферу с расходом не менее 0,5 м³/ч при росте давления в сети свыше заданного значения более чем на 5%, простой в конструкции и настройке.

Изготавливают в 2х исполнениях:

•  - КПС-Н - для регуляторов типа РДНК

•  - КПС-С - для регуляторов типа РДСК
