Содержание

Введение 2

1 Описание индикатора часового типа ИЧ-10 3

1.1 Устройство и принцип работы индикатора часового типа ИЧ-10 3

1.2 Техническая и метрологическая характеристики индикатора часового типа. 5

2 Проект методики поверки индикатора часового типа ИЧ-10 6

2.1 Операции поверки 6

2.2 Средства поверки 7

2.3 Требования к квалификации персонала 7

2.4 Требования безопасности 8

2.5 Условия поверки 8

2.6 Подготовка к поверке 8

2.7 Проведение поверки 8

2.8 Оформление результатов поверки      15

Заключение 15

Список используемых источников 18

Введение

В современном мире не существует такой области науки и техники, такой сферы практической деятельности людей, где одним из решающих факторов прогресса не были бы измерения. Наука об измерениях, методах и средствах обеспечения их единства и способах достижения требуемой точности называется метрологией. Предметом метрологии является извлечение количественной информации о свойствах объектов с заданной точностью и достоверностью; нормативная база для этого — метрологические стандарты.

В Российской Федерации метрология должна и будет развиваться. В связи с тем, что многие заводы остановились, выпуск продукции сократился, поэтому метрологическая деятельность утратила свою сущность. С развитием экономики, с запуском в производство отечественной продукции метрология будет играть очень важную роль.

Целью курсовой работы является закрепление знаний по основным разделам курса прикладная метрологии, а также практическое обучение актуализации методики поверки средства измерения.

Задание к курсовой работе: актуализировать методику поверки установки для поверки манометра типа МП-6.

1 Описание индикатора часового типа ич-10

1. Устройство и принцип работы индикатора часового типа ич-10

Индика́тор часово́го ти́па — измерительный прибор, инструмент, предназначен для абсолютных и относительных измерений и контроля отклонений от заданной геометрической формы детали, а также взаимного расположения поверхностей.

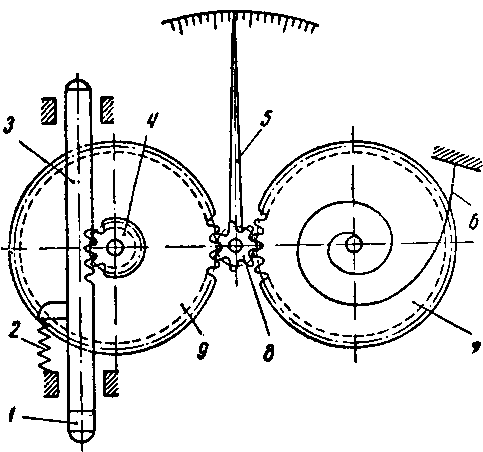

Принципиальная схема индикатора часового типа показана на рисунке 1.

1 — головка измерительного стержня, 2 — пружина, 3 — измерительный стержень, 4 — зубчатое колесо, 5 — центральная стрелка, 6 — спиральная пружина, 7 — дополнительное зубчатое колесо, 8 — малое зубчатое колесо, 9 — большое зубчатое колесо

Рисунок 1 – Принципиальная схема индикатора часового типа

На измерительном стержне 3 нарезана рейка, которая входит в зацепление с зубчатым колесом 4. На одной оси с колесом 4 расположено колесо 9, с которым сцепляется трибка 5.На оси трибки находится центральная стрелка 5, указывающая величину перемещения измерительного стержня 5.

Для устранения в передаче мертвого хода в нее включено дополнительное зубчатое колесо 7 с присоединенной к нему спиральной пружиной (волоском) 6, один конец которой закреплен на колесе, а другой - на корпусе. Пружина 2 удерживает измерительный стержень в выдвинутом положении. Большая стрелка делает один оборот при выдвижении измерительного стержня на 1 мм, малая стрелка — при выдвижении на 10 мм.

1.2 Техническая и метрологическая характеристики индикатора часового типа.

Технические характеристики прибора ИЧ-10:

- манометр МП-6 предназначен для работы при температуре окружающего воздуха (20±10) °С и относительной влажности не более (60±10) %;

- масса: 300 г;

- габариты: 108x56x24 мм.

Основные метрологические характеристики прибора ИЧ-10:

- верхний предел измерения: мм, 10;

- нижний предел измерения: мм, 0;

- размах показаний индикатора для диапазона измерения: мкм, 3

- вариация показаний индикатора для диапазона измерения: мкм, 2

- наибольшая разность погрешностей: мм, 2

- наибольшее измерительное усилие при прямом ходе: Н, 1,5

- колебания измерительного усилия при:

- прямом ходе или обратном ходе: Н, 0,5

- измерении направления движения измерительного стержня: Н, 1,0
