2 Завдання
Скласти керуючу програму в коді ISO-7 bit для виготовлення заданої деталі на токарно-гвинторізному верстаті моделі 16Б16ФЗ із системою ЧПК 2У22
2. Скласти керуючу програму в коді ISO-7 bit для виготовлення заданої деталі на токарно-гвинторізному верстаті моделі 16К20Ф3-С32
з системою ЧПК 2Р22
Варіант 3Б

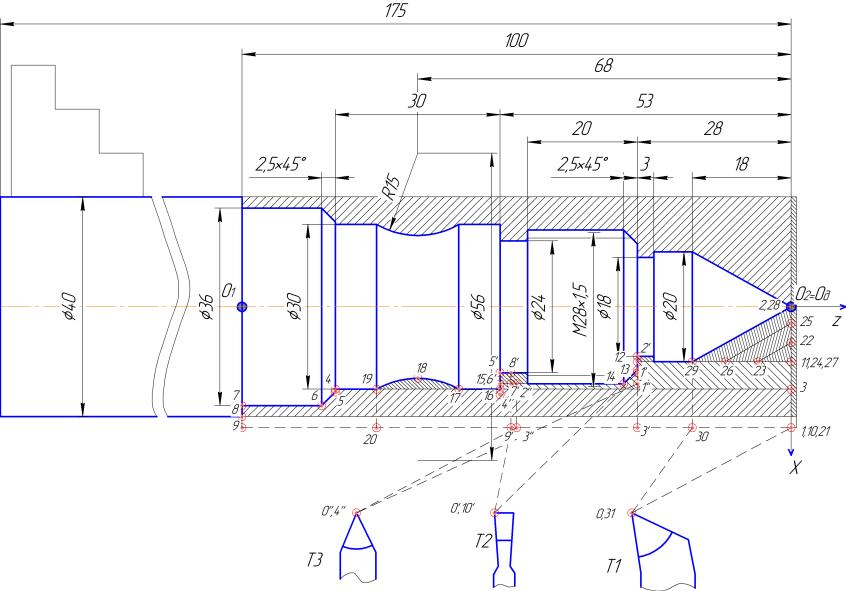

Рисунок 1- Креслення деталі
3 Керуюча програма 1
Рисунок 2- Ескіз обробки деталі
Керуюча програма обробки деталі
% ПС
N 1 T1 G01 G90 G94 G97 S500 M03 M39 ПС
N 2 F1000 X4200 Z0 G09 ПС (в.т.1)
N 3 F100 X0 G09 ПС (в.т.2)
N 4 F1000 X3000 G09 ПС (в.т.3)
N 5 F100 Z-8300 G09 ПС (в.т.4)
N 6 X3100 G09 ПС (в.т.5)
N 7 X3600 Z-8550 G09 ПС (в.т.6)
N 8 Z-10000G09 ПС (в.т.7)
N 9 X4000 G09 ПС (в.т.8)
N 10 F1000 X4200 G09 ПС (в.т.9)
N 11 Z0 G09 ПС (в.т.10)
N 12 X2000 G09 ПС
(в.т.11)
N 13 F100 Z-2800G09 ПС (в.т.12)
N 14 X2300 G09 ПС (в.т.13)
N 15 X2800 Z-3050 G09 ПС (в.т.14)
N 16 Z-5300 G09 ПС (в.т.15)
N 17 X3000 G09
ПС (в.т.16)
N 18 F1000 Z-6050 G09 ПС (в.т.17)
N 19 F100 X-400 Z-750 I4100 K750 G03 G09 G91 ПС (в.т.18)
N 20 X400 Z-750 I4300 K0 G03 G09 ПС (в.т.19)
N 21 F1000 X4200 G09 G90 ПС (в.т.20)
N 22 Z0 G09 ПС (в.т.21)
N 23 X1300 G09 ПС (в.т.22)
N 24 F100 X2000 Z-600 G09 ПС (в.т.23)
N 25 F1000 Z0 G09 ПС (в.т.24)
N 26 X600 G09 ПС (в.т.25)
N 27 F100 X2000 Z-1200 G09 ПС (в.т.26)
N 28 F1000 Z0 G09 ПС (в.т.27)
N 29 X0 G09 ПС (в.т.28)
N 30 F100 X2000 Z-1800 G09 ПС (в.т.29)
N 31 F1000 X4200 G09 ПС (в.т.30)
N 32 X5000 Z5000 G09 ПС (в.т.31)
N 33 T2 G95 ПС
N 34 X2400 G09 ПС (в.т.1’)
N 35 F20 X1800 M08 G09 ПС (в.т.2’)
N 36 G04 E20 M09 ПС
N 37 F1000 X4200 G09 ПС (в.т.3’)
N 38 X3200 Z-5300 G09 ПС (в.т.4’)
N 39 F20 X2400 M08 G09 ПС (в.т.5’)
N 40 G04 E20 ПС
N 41 F1000 X2400 G09 ПС (в.т.6’)
N 42 Z-5100 G09 ПС (в.т.7’)
N 43 F20 X2400 G09 ПС (в.т.8’)
N 44 G04 E20 M09 ПС
N 45 F1000 X4200 G09 ПС (в.т.9’)
N 46 X5000 Z5000 G09 ПС (в.т.10’)
N 47 T3 G95 ПС
N 48 X2800 Z-2800 G09 ПС (в.т.1’’)
N 49 G33 Z-5000 K150 G09 ПС (в.т.2’’)
N 50 F1000 X4200 G09 ПС (в.т.3’’)
N 51 X5000 Z5000 G09 ПС (в.т.4’’)
N 52 M02
Керуюча програма 2
%ПС
N001 T1 S2 300 F0,2
N002 X 42 Z0 E
N003 L05 X-1
N004 L08 A1 P3
N005 X0
N006 X20 Z-18
N007 Z-28
N008 X28 C2,5
N009 Z-53
N010 X30
N011 Z-83
N012 X36 C2,5
N013 Z-100
N014 X40
N015
U2 E
N016 M17
N017 T2 S3 750 F0,1
N018 X42 Z0E
N019 L10 B5
N020 X31 Z-60,5 E
N021 X30
N022 X26 Z-68 R-15
N023 X30 Z-75,5 R-15
N024 X42 E
N025 T3 S2 300 F0,2
N026 X25 Z-28 E M08
N027 L02 D02 X18 A3 P3 M09
N028 X42 E
N029 X31 Z-53 E M08
N030 L02 D02 X24 A3 P5 M09
N031 X42E
N032 T4 S2 300 F0,2
N033 X28 Z-28E
N034 L01 F1,5 W-22 A0 P0,25 C0 X25
N035 M02
