II. Бесконтактное электромагнитное воздействие
Измерение уровня магнитной индукции:

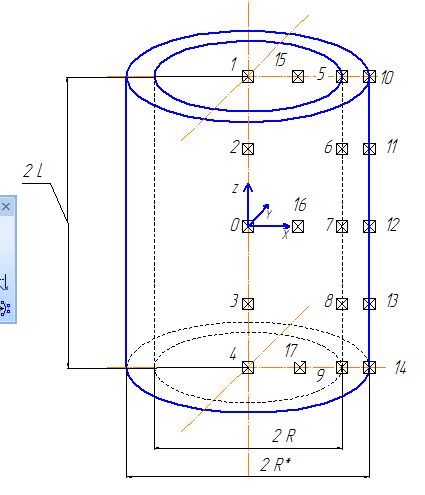

- в начале координат (начало координат в центре катушки аппарата «Каскад-Синхро»)
X |
Y |
Z |
Индукция, мТл |
0 |
0 |
0 |
3.5 |
- по длине соленоида (длина соленоида 2L = 26 см)
№ |
X |
Y |
Z |
Индукция, мТл |
1 |
0 |
0 |
L |
1.7 |
2 |
0 |
0 |
0.5L |
2.8 |
3 |
0 |
0 |
-0.5L |
3.1 |
4 |
0 |
0 |
-L |
2.4 |
- по длине соленоида на поверхности соленоида (внутренний радиус соленоида R = 10.5 см)
№ |
X |
Y |
Z |
Индукция, мТл |
5 |
R |
0 |
L |
0.6 |
6 |
R |
0 |
0.5L |
4 |
7 |
R |
0 |
0 |
4.1 |
8 |
R |
0 |
-0.5L |
3.9 |
9 |
R |
0 |
-L |
0.6 |
- по длине соленоида на поверхности соленоида (внешний радиус соленоида R* = 15.2 см)
№ |
X |
Y |
Z |
Индукция, мТл |
10 |
R* |
0 |
L |
0.4 |
11 |
R* |
0 |
0.5L |
0.4 |
12 |
R* |
0 |
0 |
0.4 |
13 |
R* |
0 |
-0.5L |
0.4 |
14 |
R* |
0 |
-L |
0.4 |
- в плоскости XY при Z=0 и Z=L
№ |
X |
Y |
Z |
Индукция, мТл |
15 |
0.5R |
0 |
L |
1.6 |
16 |
0.5R |
0 |
0 |
3.7 |
17 |
0.5R |
0 |
-L |
1.5 |
Вариант 3.3
Оценить затухание поля от РЧ (вычислить эффективный радиус затухания, на котором амплитуда уменьшается в e раз).
№ |
X |
Y |
Z |
Индукция, мТл |
0 |
0 |
0 |
0 |
3.6 |
2 |
0 |
0 |
0.5L |
2.8 |
1 |
0 |
0 |
L |
1.7 |
По мере удаления от начала координат вдоль оси Z на расстояние 0.5L (6.5 см) и L (13 см) индукция поля уменьшается в 1.26 и 2.12 раза соответственно.
Эффективный радиус затухания: 15.35 см.
