1.2 Объёмно - композиционное решение
Проектируемый односекционный дом представляет собой комплекс квартир, расположенных вокруг одного узла вертикальных коммуникаций (лестницы и лифты), благодаря чему имеет сравнительно небольшой компактный план. В таком доме удобно размещаются трех-, четырехкомнатные квартиры с хорошими условиями инсоляции и проветривания.

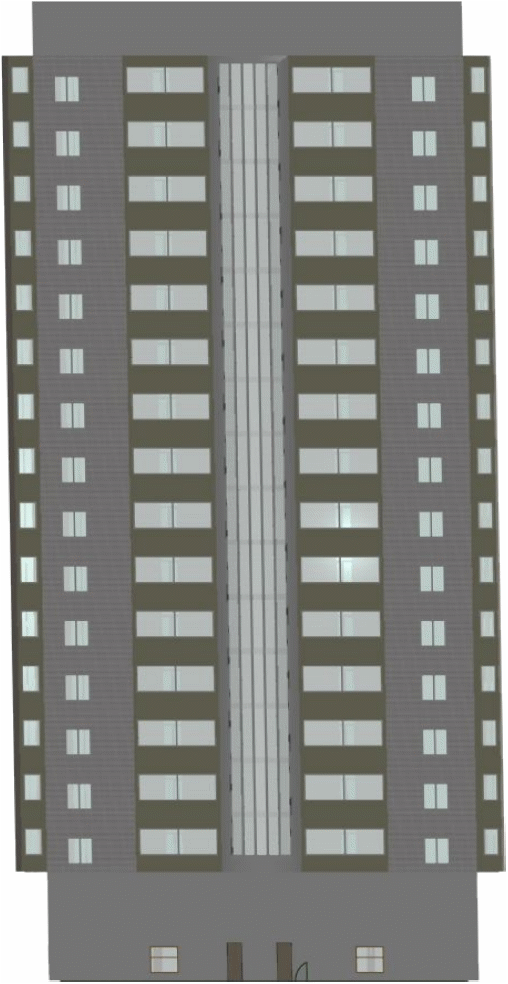

Дом разный со всех сторон. Композиция фасадов строится на повторении элементов по горизонтали. Эти качества свойственны башенным композициям.
Композиция организует художественную форму, придает единство и целостность, соподчиненность и соразмерность компонентов здания друг другу и целому.
Существует 4 основных вида планировочной связи жилого дома с общественными помещениями:
1)Вертикальное зонирование, при котором общественные помещения располагаются в структуре жилого дома на одном уровне в среднеэтажных и многоэтажных домах – первый этаж, подвал, цоколь, а остальные этажи заняты жилыми помещениями.
2)Смешанное вертикальное зонирование, при котором общественные помещения располагаются на различных уровнях: в жилых высотных домах – это крупный общественный блок, занимающий нежилые нижние этажи, в жилых многоэтажных домах – не первом и последнем этажах или поэтапно.
3)Расчлененное горизонтальное зонирование, при котором общественные помещения размещают в отдельно стоящем здании: такая схема характерна жилых районов, застроенных средне- и малоэтажными. Раздельное горизонтальное зонирование, при котором общественные помещения находятся на значительном удалении от жилого дома вне границе жилого района, такое зонирование характерно для малоэтажной застройки на основе односемейных домов.
Архитектура многоэтажного жилого дома должна быть соразмерна также с человеком (сомаштабость членений оконных проемов и лоджий) и природой. Масштабность достигается на основе сочетания ритмов и пропорций внутренней и внешней формы.
Жилые этажи имеют высоту от пола до пола следующего этажа 3 м и от пола до потолка 2,7 м. Высота первого этажа 3, высота второго этажа тоже 3м. Имеется технический этаж на последнем этаже, его высота 3м.
Количество квартир в доме составляет 120, из них 60 тдвухкомнатные и 60 однокомнатные. Количество проживающих в проектируемом доме составляет 195 человек.
Размеры в осях: 1 – 8 – 22.500мм; А – Е – 24.400мм;
Высота всего здания 51м.
1.3. Функциональное зонирование здания
В моем проекте представлен многофункциональный жилой дом башенного типа. В нем протекают различные процессы: досуг и отдых, сон, различные виды общения и общественного обслуживание жителей дома и района.
Соответствие комфорта жилища социально-демографической структуре и образу жизни, образовательному и культурному уровню, а также профессиональным занятием потребителя жилища – необходимое условие его нормального функционирования.
Основные функции жилища:
защита от непогоды, света, зноя, холода, работы, информации и стрессов;
обеспечение повседневной жизнедеятельности человека, семьи (создание и существование семьи, общение, духовные потребности).
Функциональная структура жилых зданий включает в себя три основные
части: хозяйственно-бытовой комплекс, рекреационно-оздоровительный
комплекс и производственно-трудовой комплекс.
В состав помещений многоэтажного жилого дома кроме основного
элемента - квартиры входят вертикальные и горизонтальные коммуникации (лифты-лестницы, коридоры), обслуживающие и подсобные помещения.
На первом, втором и цокольном этажах жилого зданий допускается размещать помещения предприятий торговли, общественного питания, бытового обслуживания, сберкасс, а также помещений для работы с детьми и подростками (СНиП 2.08.01-89*).
Для проектируемого жилого многоэтажного дома предусмотрено
несколько входных зон.

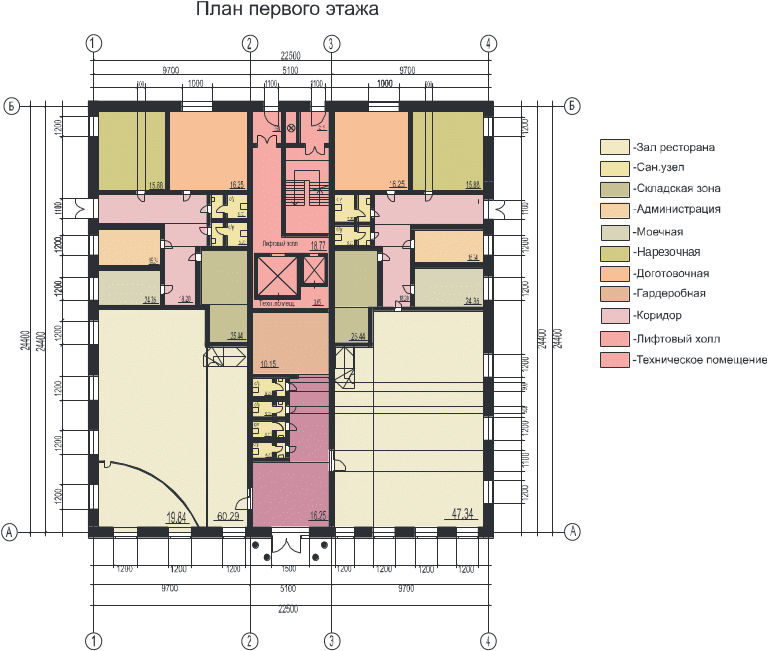

На первом этаже проектируемого жилого дома располагается помещение ресторана
В ресторане предусматриваются два входа-выхода: центральный и служебный
Загрузка и разгрузка устроена рядом со служебным входом с подъездом к ним со стороны улицы.
Участок застройки ресторана делится на две зоны: зону для посетителей (входная площадка, площадка для отдыха) и служебная (разгрузочные площадки, служебные комнаты, кухни). Стоянки автомобилей, мотоциклов и велосипедов в соответствии с нормативами должны быть расположены не далее 150 м от входов в магазин согласно СНиП 2.07.01-89.
Вход для посетителей в ресторан осуществляется через один вход. Ресторан состоит из следующих основных групп помещений:
1 зал ресторана;
2 помещения для приемки и хранения продуктов, помещения для
приготовления блюд (, разгрузочная, кладовые, кухни: доготовочные, нарезочные, моечные);
3 административные и бытовые помещения (кабинеты администрации, санузлы, раздевалки).
Так как в здании протекают различные процессы, необходимы помещения санитарно-гигиенические назначения, т.е. санузлы должны соответствовать СНиП 2.08.01-89*.
Эти помещения оборудуются водопроводом и канализацией, что определяет группировку и размещение их в здании. Гигиенические помещения необходимо изолировать от других помещений и группировать в особые узлы как в плане одного этажа, так и по вертикали друг над другом. Состав помещений санузлов и характер его обслуживания зависят от назначения, размеров и вместительности здания, т.е. количества пользования и эксплуатации санузлов.
Санузлы должны равномерно обслуживать все части здания. Их размещают в характерных точках здания - около лестничных клеток, в вестибюлях, во внутренних углах здания, на основных путях движения людей. Это повышает гигиенические условия эксплуатации здания. Двери санузлов открываются наружу. Современное санитарно-техническое и инженерное оборудование зданий состоит из систем водопровода, канализации, отопления, вентиляции, горячего водоснабжения, пожарного водоснабжения, а также электрической, телефонной и других слаботочных сетей.
Лестнично-лифтовый узел (ЛЛУ) - важная часть жилого многоэтажного дома, обеспечивает связь с землей и эвакуацию жителей. ЛЛУ проектируемого здания включает в свой состав лестницу шириной марша 1,5 м и 2 лифта, пассажирский с шириной дверок 0,5 м и грузоподъемностью 320 кг и грузовой с шириной дверок 0,8 м грузоподъемностью 500 кг.
Функциональные зоны в жилище формируют исходя из требований объединения или изоляции. В связи с этим в жилой ячейке различают следующие функциональные зоны:
1) личные зоны индивидуального пользования (зона сна, занятий);
2) общесемейные зоны индивидуального пользования (зоны личной гигиены);
3) общесемейные зоны общего пользования (общение, досуг, прием
пищи);
4) общесемейные зоны группового пользования (дополнительная
зона приема пищи в кухне, зона любительской деятельности, переодевание
при входе);
5) общесемейные зоны зона хозяйственного обслуживания (зона
приготовления пищи, стирки, размещения вещей хозяйственного обихода);
6) общесемейная зона длительного хранения (несезонной одежды,
вещей эпизодического пользования и т.п.).
Жилые помещения соединяются в объеме здания горизонтальными и
вертикальными коммуникациями.
Вход в квартиру осуществляется через просторный коридор.
В состав основных помещений квартиры входят: кухня, жилая комната, коридор, санузел, балкон.
На последнем этаже располагается технический этаж.
Приложение №1
ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ
-
№ п/п
Наименование
Площадь м2
1этаж
1
Зал ресторна
60,29
2
Виб.кабина
19,84
3
Гардеробная
10,15
4
Администрация
15,34
5
Нарезочная
15,88
6
Складская зона
25,44
7
Моечная
24,35
8
Санузел
5,20
9
Коридор
18.20
10
Умывалка
2.20
11
Санузлы для персонала
5,20
12
Доготовочная
16,25
2 этаж
1
Зал ресторана
60,29
2
Виб.кабина
19,84
3
Балкон
47,34
4
Балкон
20,85
5
Зал ресторана
50,24
6
Гардеробная
10,15
7
Санузлы
5,20
8
Санузлы для персонала
5,20
9
Администрация
15,34
10
Нарезочная
15,88
11
Складская зона
25,44
12
Моечная
24,35
13
Доготовочная
16,25
14
Зона для курения
11,10
Типовой этаж
1
Жилая комната
18.84
2
Жилая комната
14.97
3
Кухня
11.87
4
Прихожая
11.34
5
Санузел
1.67
6
Ванна
2.98
7
Кухня
9.36
8
Прихожая
7.23
9
Жилая комната
18.85
10
Совмещённый санузел
5.19
11
Кухня
11.63
12
Жилая комната
12.84
13
Жилая комната
18.11
14
Прихожая
13.31
15
Ванна
3.80
16
Санузел
1.49
17
Прихожая
5.85
18
Жилая комната
17.67
19
Кухня
11.38
20
Совмещённый санузел
5.02
