2.2. Фильтрационные расчеты

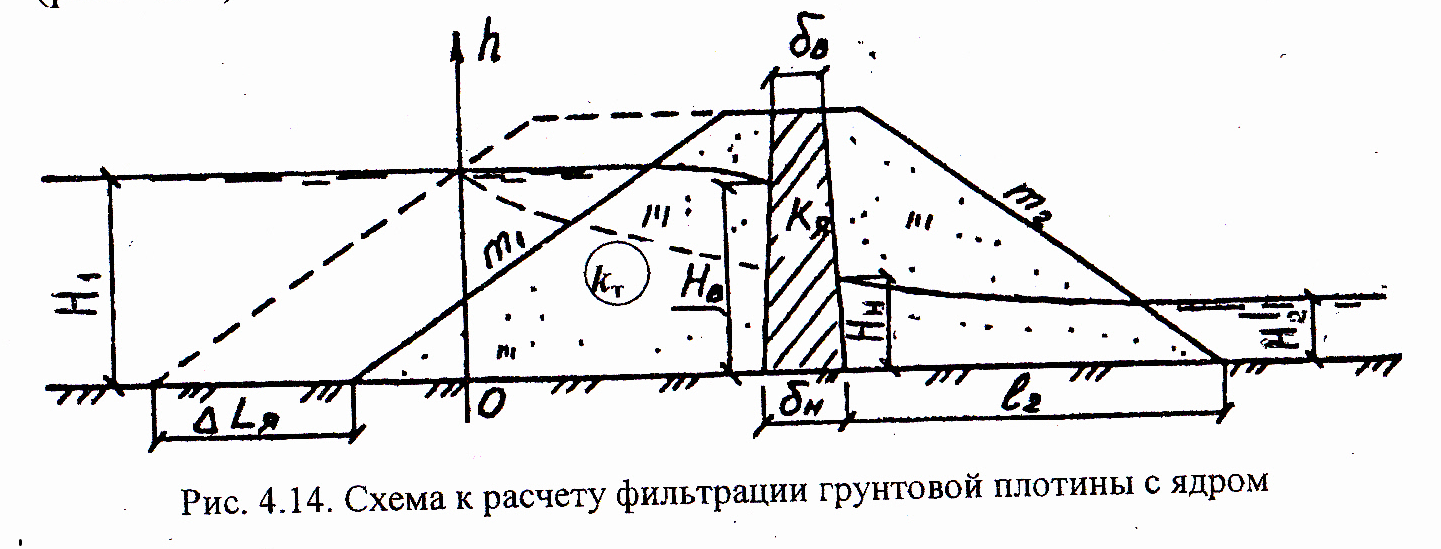

Расчеты выполняются для двух поперечных сечений плотины с различными конструкциями дренажных устройств: в русле (максимальная высота плотины и наличие воды в НБ) и на пойме (при отсутствии воды в НБ). В качестве расчетных уровней воды принимаются: в верхнем бьефе - НПУ; в нижнем бьефе (для руслового сечения) - максимально возможный уровень, но не более 0,2 Нпл (Нпл - высота плотины), т.к. результаты фильтрационных расчетов в дальнейшем будут использоваться для проверки устойчивости откосов плотины.
В ручную выполняется расчет только для поперечного сечения плотины в русле реки. Расчет поперечного сечения на пойме (с трубчатым дренажем) выполняется на ЭВМ.

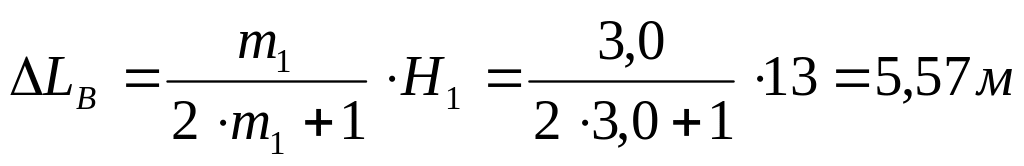

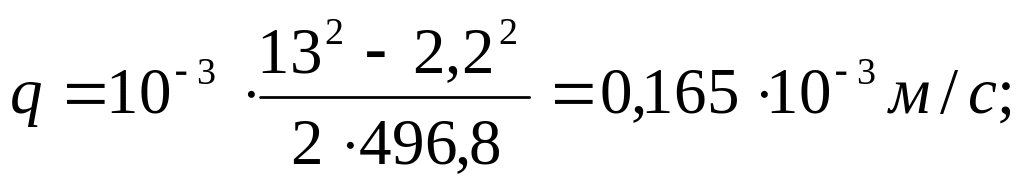

Исходные данные:
Н1=13 м. kТ=10-3 м/с m1=3,0 δня=6 м.
Н2=2,2 м. kос=10-5 м/с m2=2,5 δвя=3 м.
Kя=10-5 м/с m1’=1,0 .
,
;
-до
ядра
-
после ядра
Координаты кривой депрессии:
до ядра |
после ядра |
||
Х,м |
У,м |
Х,м |
У,м |
2 |
12,9 |
14,5 |
3,73 |
4 |
12,9 |
21,5 |
3,4 |
6 |
12,9 |
29,5 |
2,99 |
8 |
12,8 |
37,5 |
2,51 |
|
|
40,5 |
2,3 |
|
|
41,2 |
2,25 |
2.3. Расчет устойчивости откосов
Целью расчета является определение минимальных коэффициентов запаса устойчивости откосов для запроектированного поперечного профиля плотины при известных уровнях воды в верхнем и нижнем бьефах и физико-механических свойствах грунтов. Найденный минимальный коэффициент должен быть равным или большим (но не более чем на 10%) допустимого коэффициента запаса устойчивости откоса для III класса капитальности сооружения (γn = 1,15).
2.3.1. Расчет устойчивости верхового откоса
Расчёты устойчивости верхового откоса однородной земляной плотины выполняется тем же методом кругло цилиндрических поверхностей скольжения. Расчёты выполняются для основного расчётного случая максимально возможного снижения уровня воды в водохранилище, т.е. от отметки НПУ до отметки УМО при неустановившейся фильтрации.

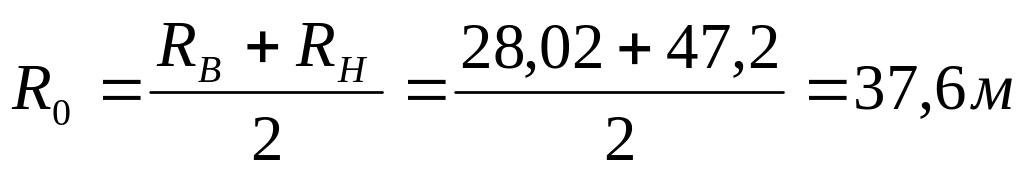

Величины RН и RВ определяются в зависимости от высоты плотины, т.к. заложение верхового откоса 3, то
;
;
Расчётная схема строится так же, как и для низового откоса. Радиус кривой скольжения R=37,6м, ширина отсеков b = 0,1R=3,76м.

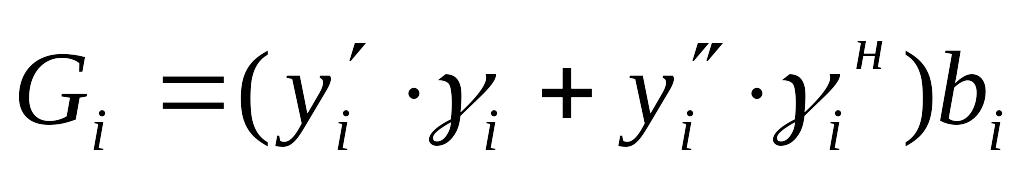

Грунт тела плотины, расположенный ниже НПУ считается насыщенным водой. При определении веса отсека вес столба воды выше УМО не учитывается. Вес отсеков, часть которых находится выше УМО, определяется по формуле:
;

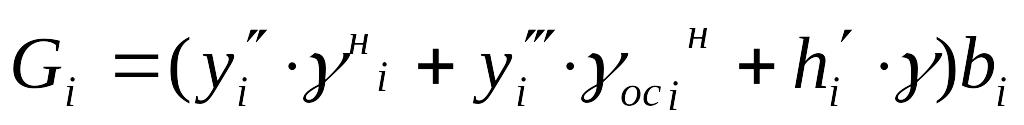

а отсеков ниже УМО:
;

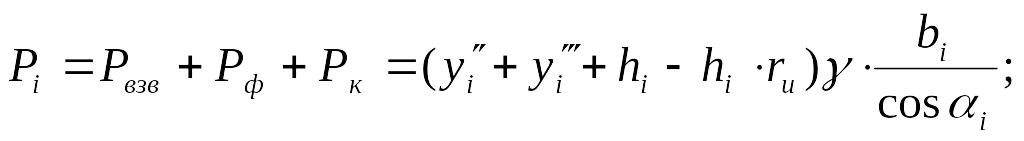

Суммарное давление воды на подошву отсека с учётом фильтрационных сил неустановившейся фильтрации определяется по зависимости
где
-высота столба воды отсеком, отсчитываемая
от отметки НПУ;
- коэффициент п
орового давления

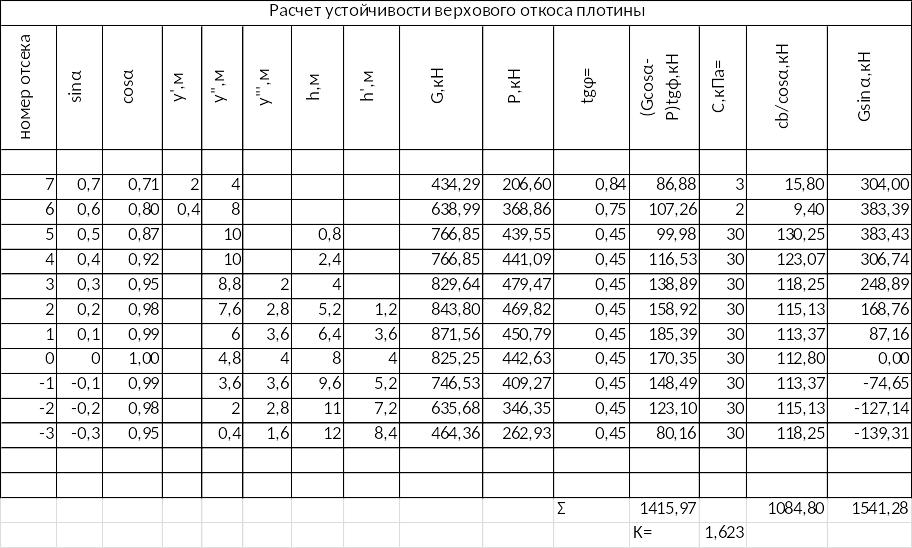

Расчёты по определению коэффициента запаса устойчивости верхового откоса сводятся в таблицу:
