Встряхивающая с подпрессовкой формовочная машина мод.266м:

1-регулировочные винты; 2-опорные брусья; 3-колонна;

4-протяжная рамка; 5-встряхивающий поршень;

6-ограничтельные гайки; 7-ограничители; 8-цилиндры подъема протяжной рамки (4 шт.); 9-поршни механизма протяжки;

10-прессовый цилиндр; 11-прессовый поршень; 12-пульт управления; 13-стойка; 14-гайка; 15-прессовая траверса;

16-стяжки; 17-регулировочные кольца; 18-вибраторы (2 шт.);

19-тяга; 20-направляющие

Рис.8-72 [3,c.102]

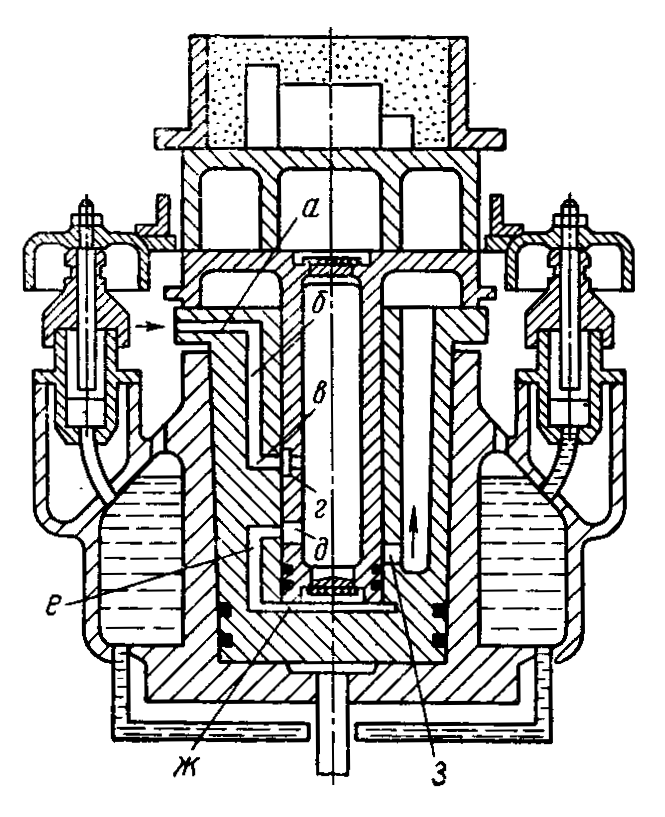

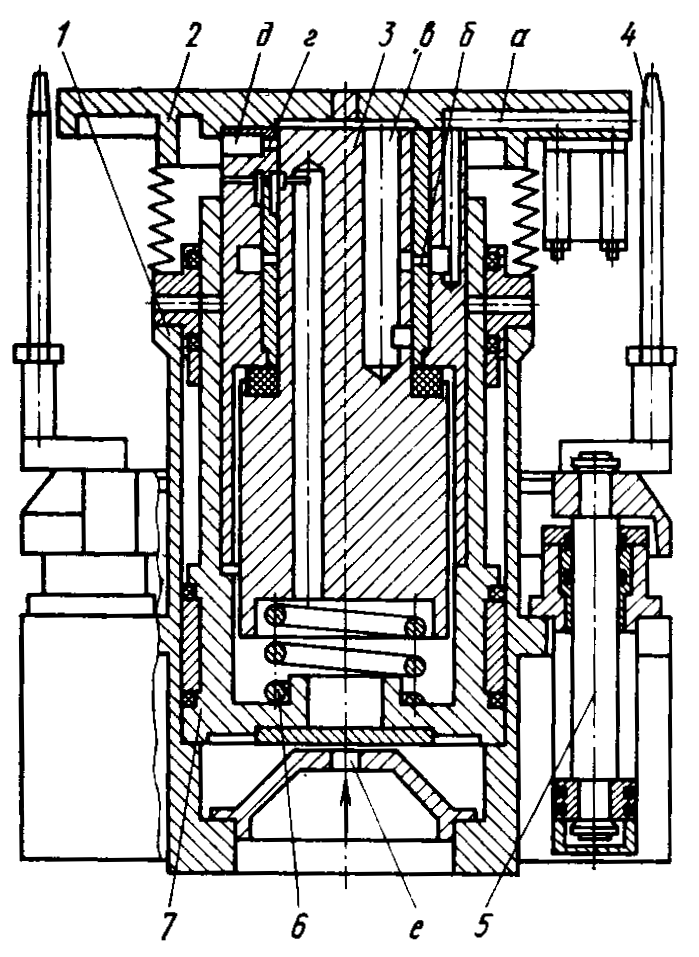

Схема устройства встряхивающего механизма формовочной машины мод.266М:

а б, в – каналы в прессовом поршне; г – выточка встряхивающего поршня; д – отверстие во встряхивающем поршне; е, ж – каналы прессового поршня; з – выпускное отверстие

Рис.8-73 [1,c.136]

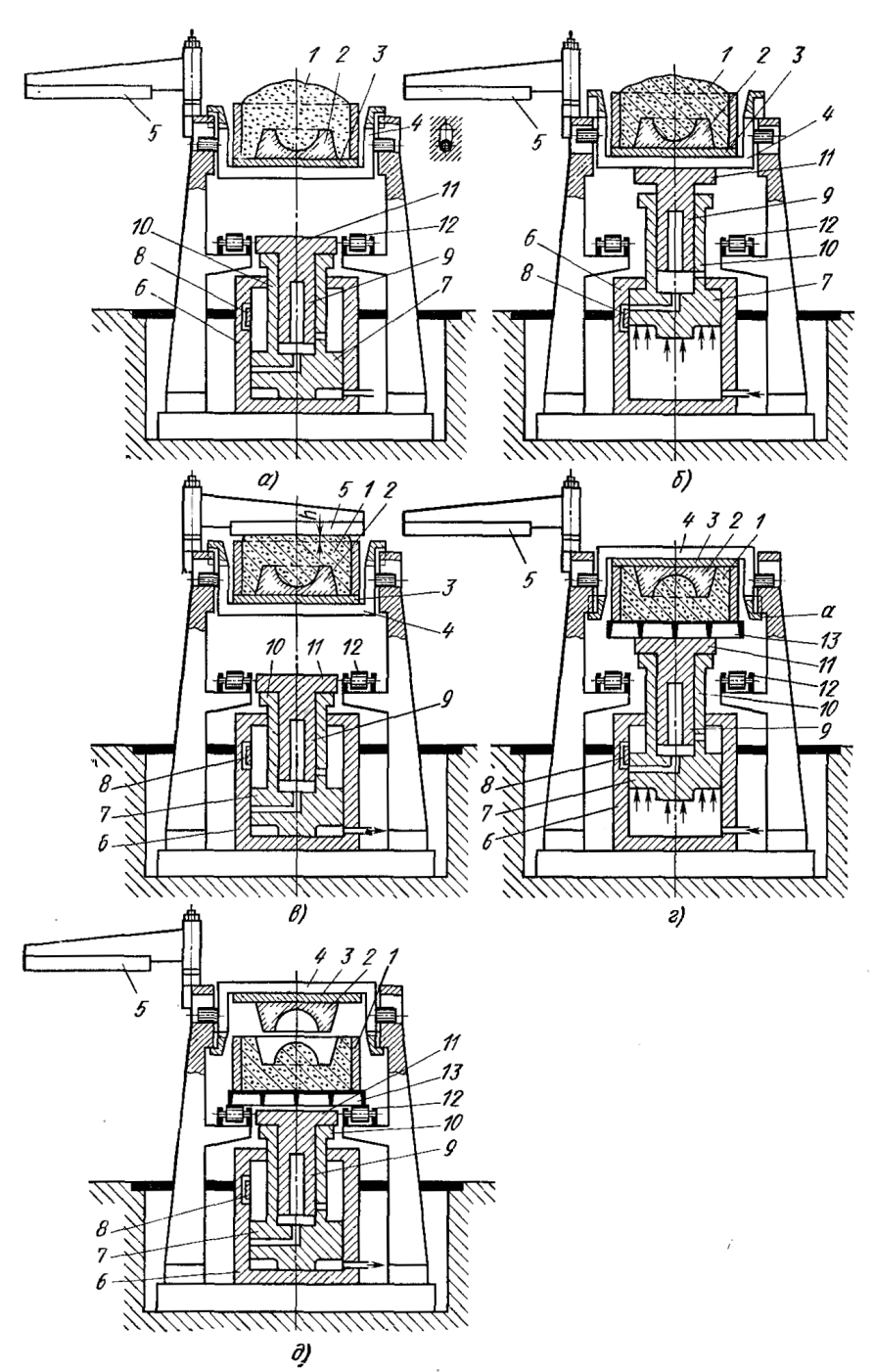

Рис.8-74 [10,c.119]

Рис.8-75 [2,c.154]

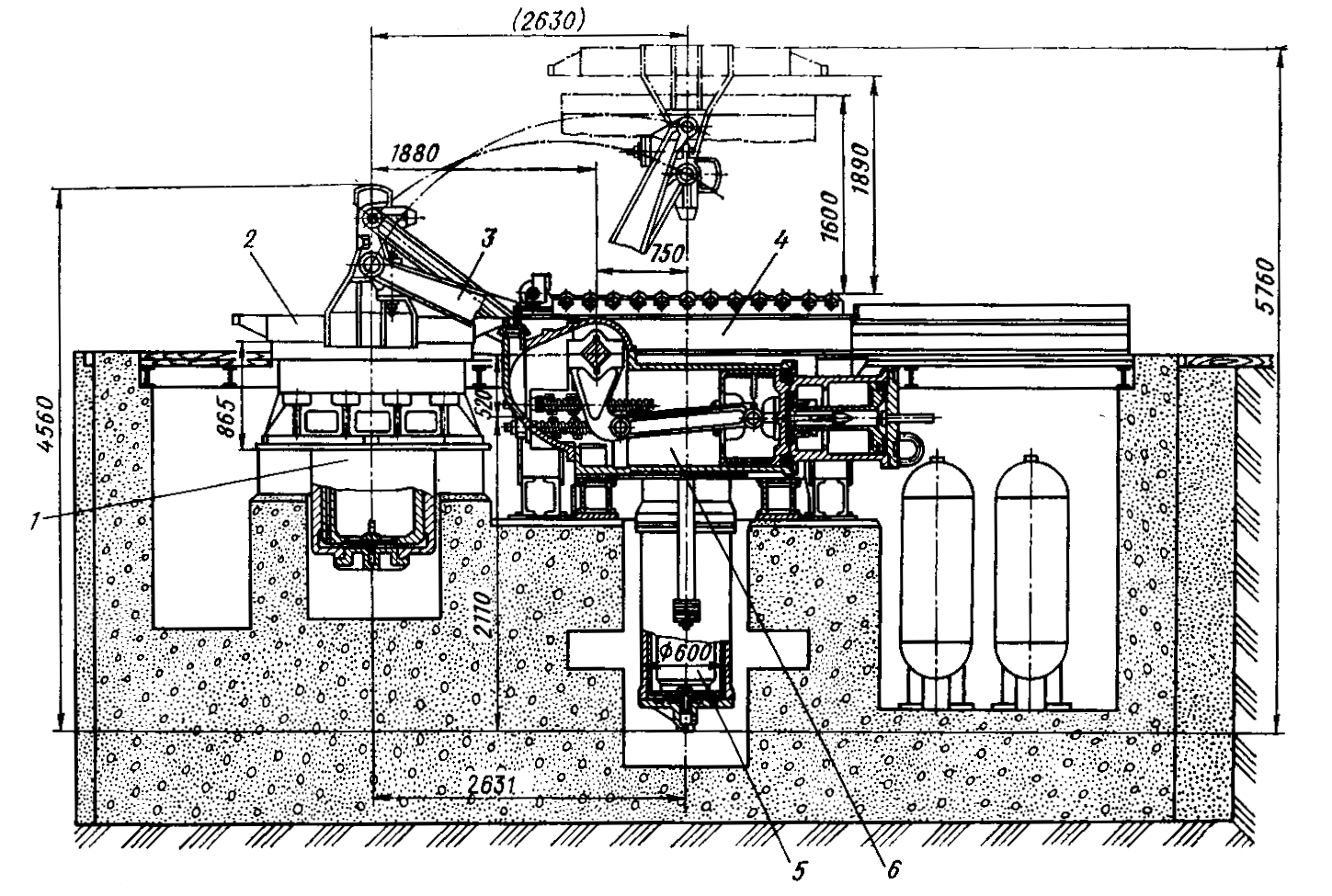

Формовочная машина

с поворотным столом мод.253М:

1-станина; 2-поворотный стол; 3, 8 –стойки; 4-механизм уплотнения (встряхивание + прессование); 5-скребок;

6-вибраторы; 7-пневмозажимы; 9-пульт управления;

10-пневмоцилдиндр поворота стола; 11-рычаг поворота;

12-серьги; 13-пневмоцилиндр привода скребка; 14-рольганг

Рис.8-76 [2,c.155]

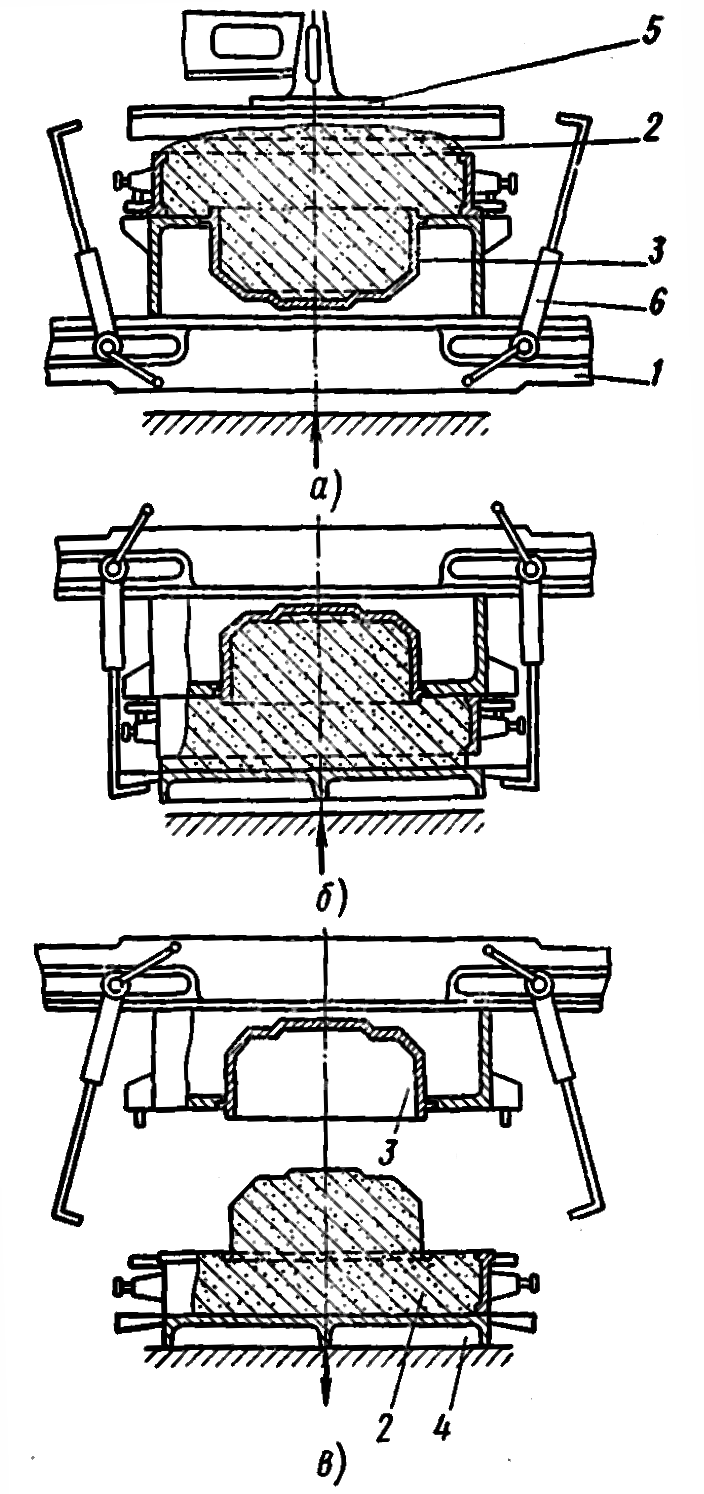

Встряхивающая формовочная машина

с перекидным столом мод.235:

1-встряхивающий механизм; 2-перекидной стол; 3-рычаги;

4-приемный стол; 5-вытяжной механизм; 6-механизм поворота

Рис.8-77 [3,c.104]

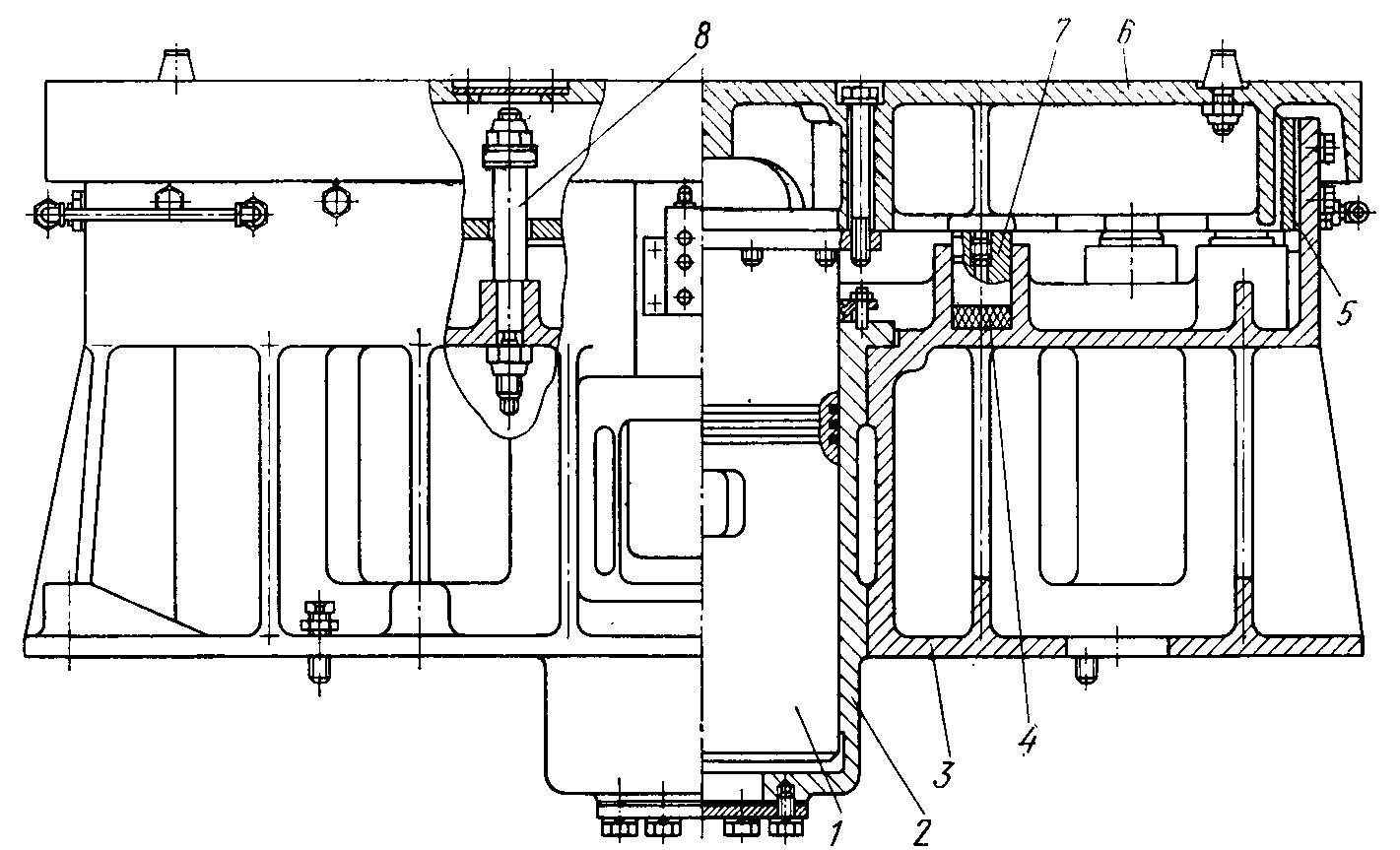

Встряхивающий механизм формовочной машины мод.235 с перекидным столом:

1-поршень; 2-цилиндр; 3-станина; 4-резиновые прокладки; 5-направляющие щёки(8 штук); 6-стол; 7-стальные буфера; 8-болты ограничения хода стола

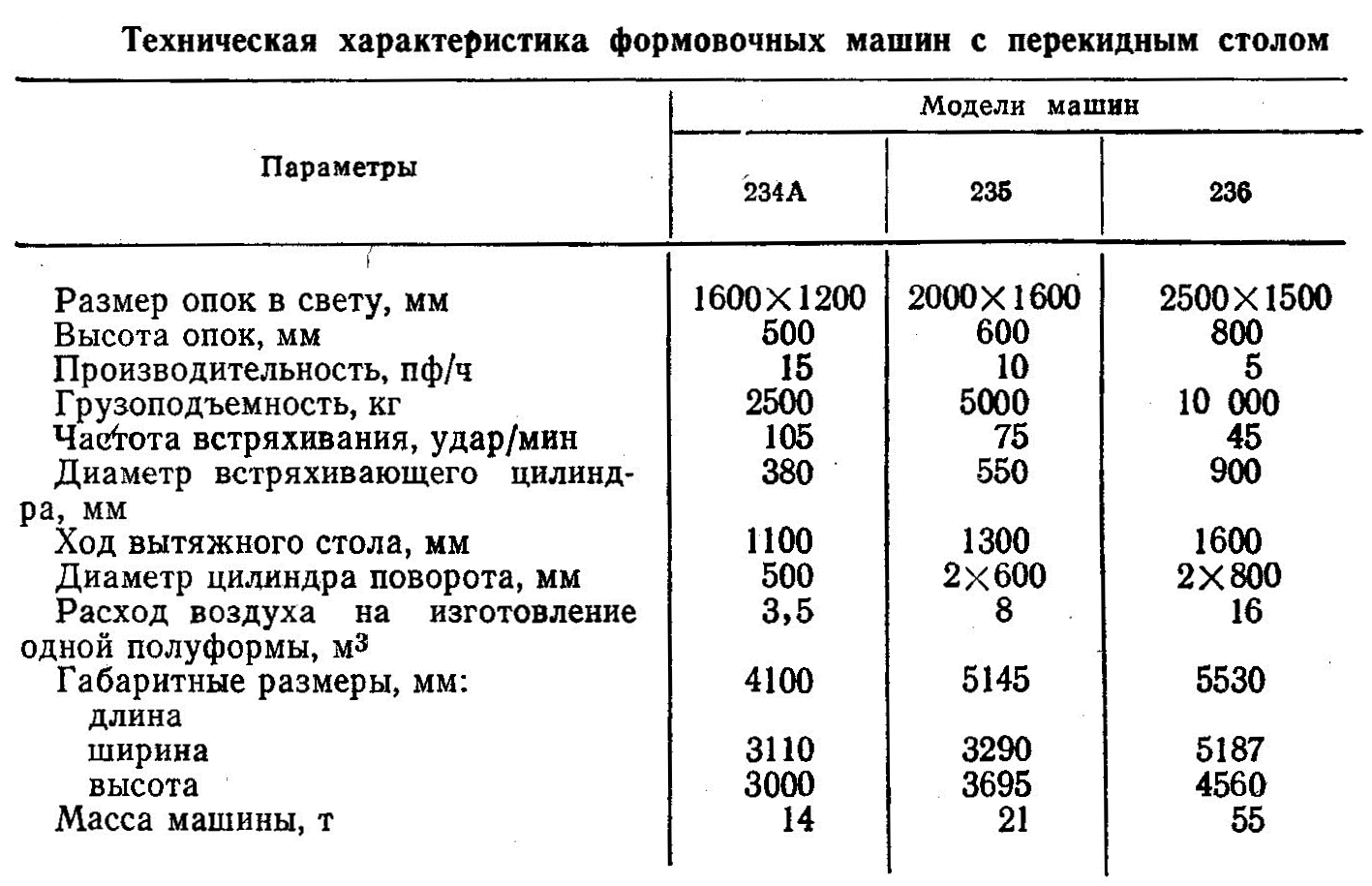

Таблица 8-4

Рис.8-78 [1,c.89]

(Дорисовать

Рис.8-79 [3,c.105]

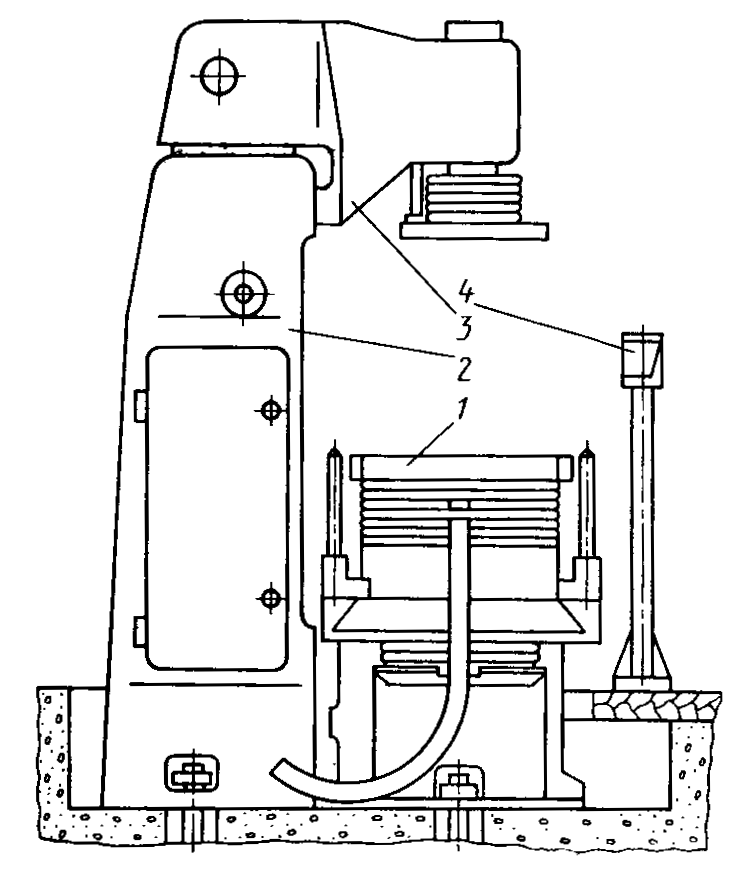

Встряхивающе-прессовая формовочная машина мод.22111:

1-встряхивающе-прессовый механизм; 2-стойка; 3-поворотная траверса; 4-пульт управления

Рис.8-80 [3,c.106]

Рис.8-81 [2,c.157]

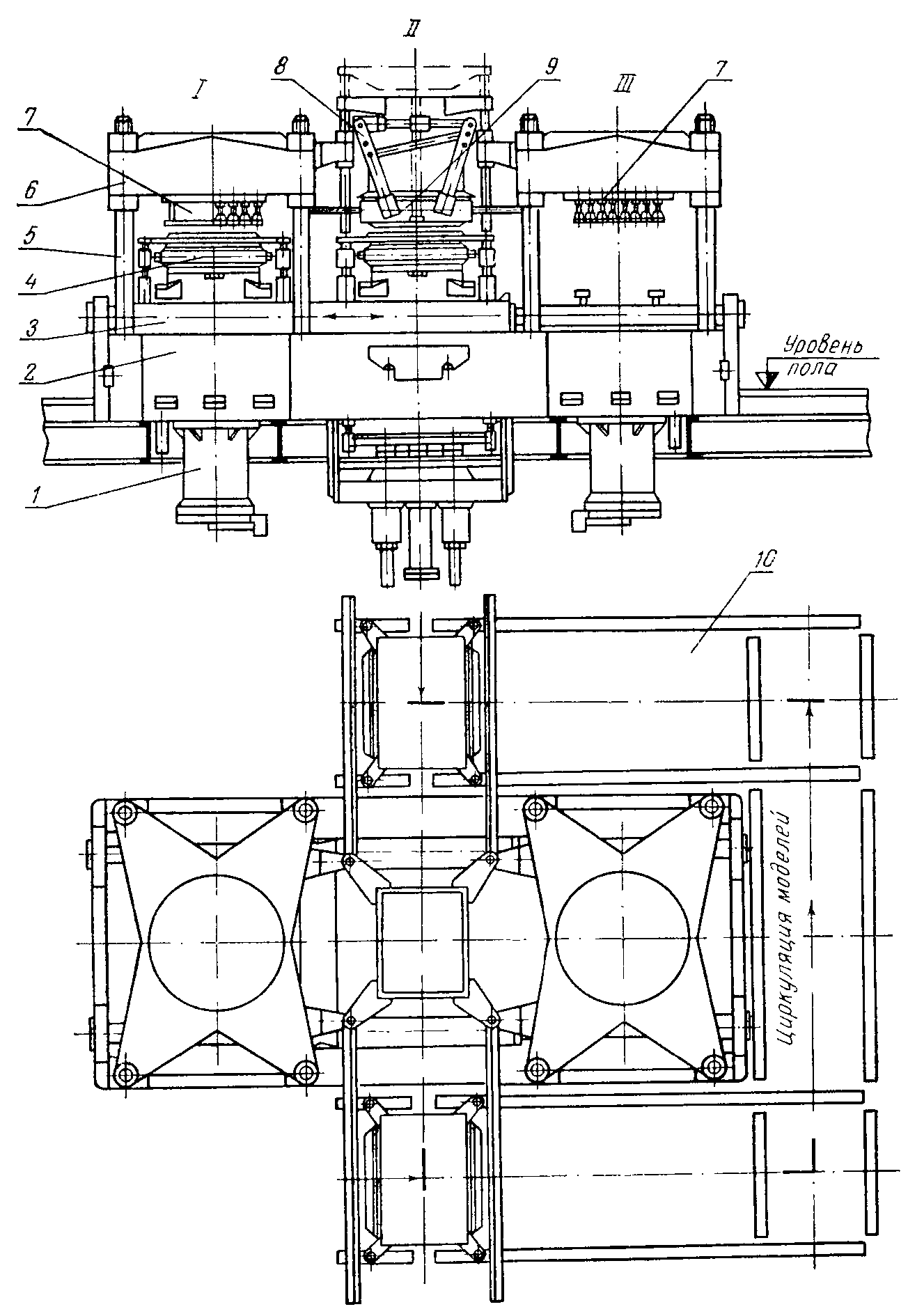

1-встряхивающе-прессоаый механизм; 2-нижняя уплотняющая траверса; 3-тележка; 4-опока; 5-колонны(4 щт.); 6- верхняя уплотняющая траверса; 7-прессовая колодка; 8-подъёмно-опускное устрорйство; 9-дозатор;

I,III-позиции уплотнения смеси; II-позиция заполнения опоки смесью и извлечения модели из формы

Рис.8-82 [11,c.115]

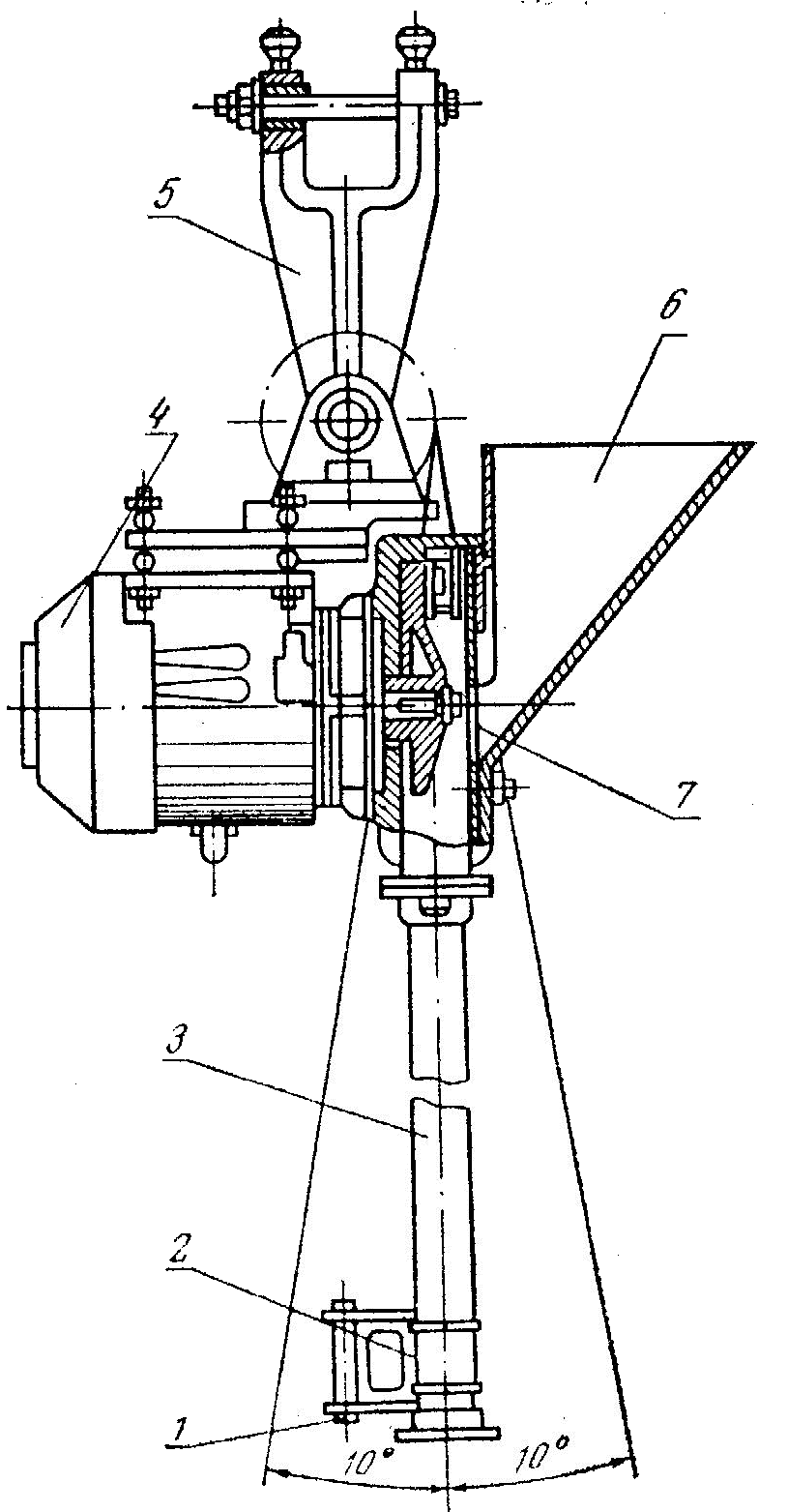

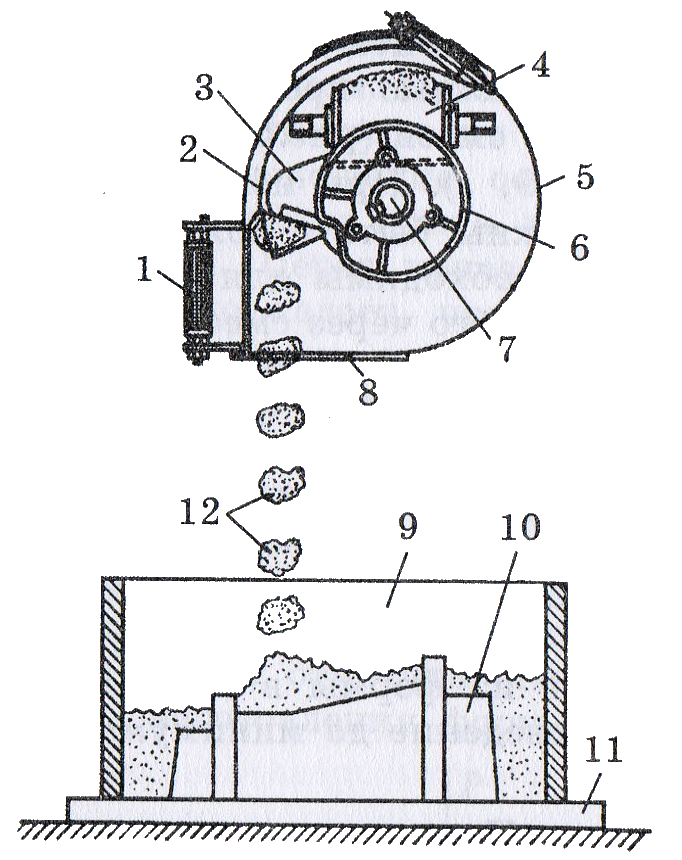

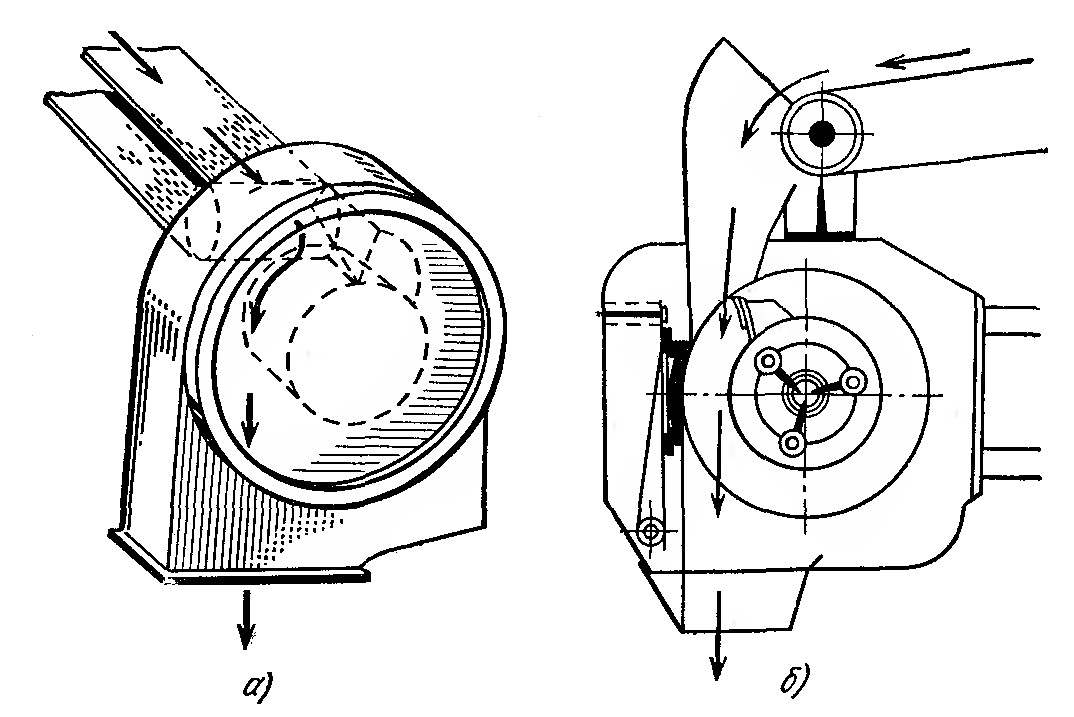

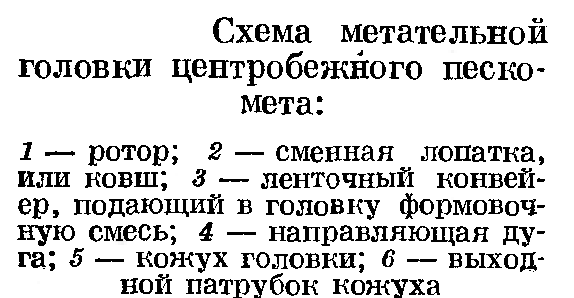

8.1.2.2 Пескомёты

Рис.8-83 [5,c.184]

Рис.8-84 [5,c.189]

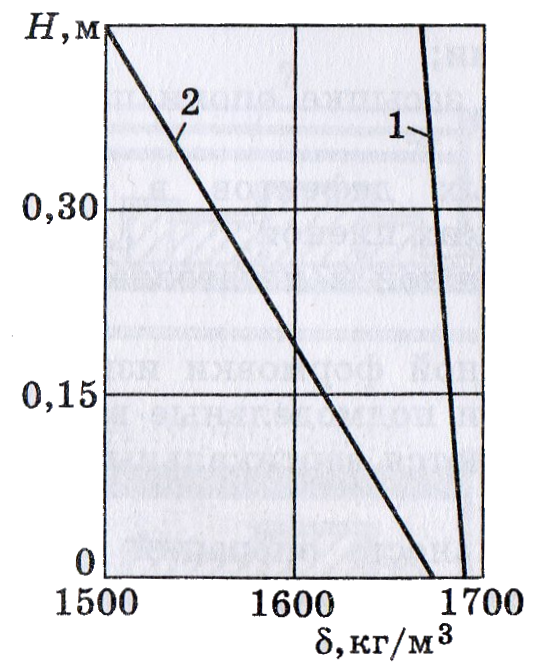

1-набивка перемещающейся пескомётной головкой ( в опоке с крестовинами); 2-то же с неподвижной головкой

Рис.8-85 [1,c.176]

Рис.8-86 [1,c.177]

Рис.8-87 [2,c.197]
