Тема 8. Оборудование формовочно-заливочно-выбивных отделений
8.1 Оборудование для изготовления форм
Классификация оборудования для изготовления форм:……………………………………………...
Рис.8-1 [3,c.67]
Рис.8-2 [3,c.67]

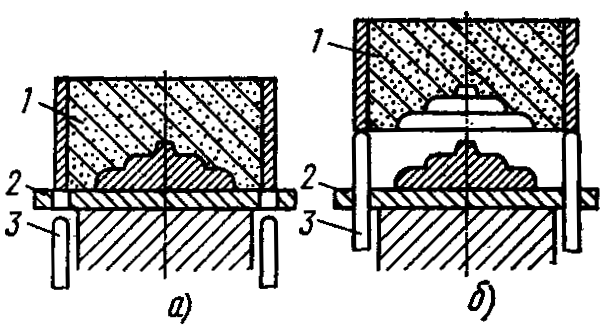

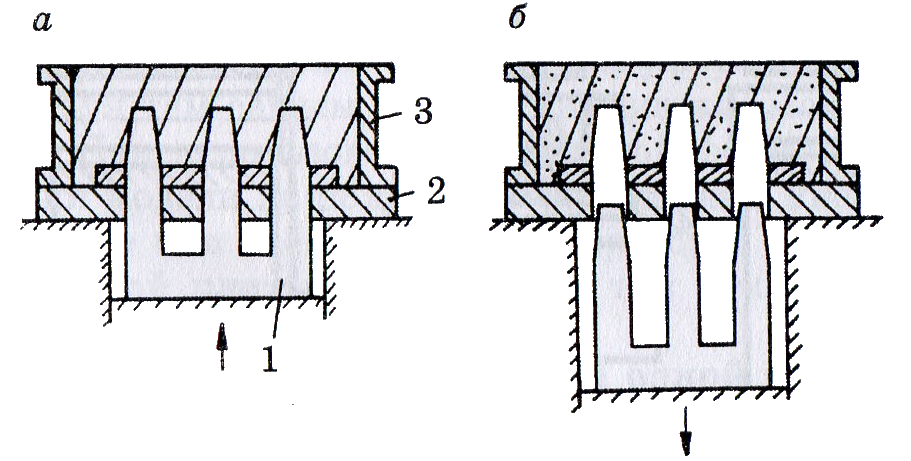

Рис.8-3 [5,c.201]
1-модель; 2-неподвихная модельная плита; 3-опока

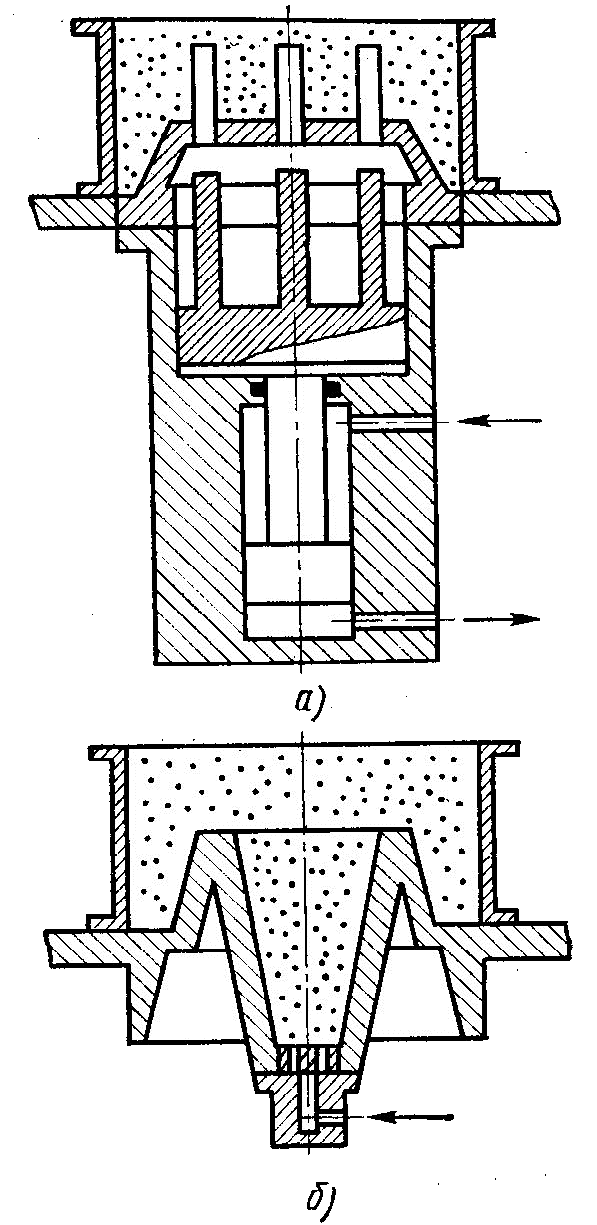

Рис.8-4 [11,c.237]
Рис.8-5 [3,c.68]

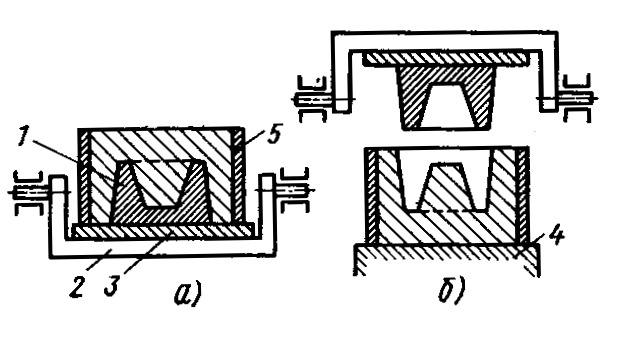

Схема вытяжки модели с помощью поворотного стола (поворотные цапфы располагаются с двух сторон стола):
а- исходное положение; б- после вытяжки; 1-модель;
2-поворотная плита; 3-модельная плита; 4-приемный стол; 5-опока
Рис.8-6 [3,c.68]

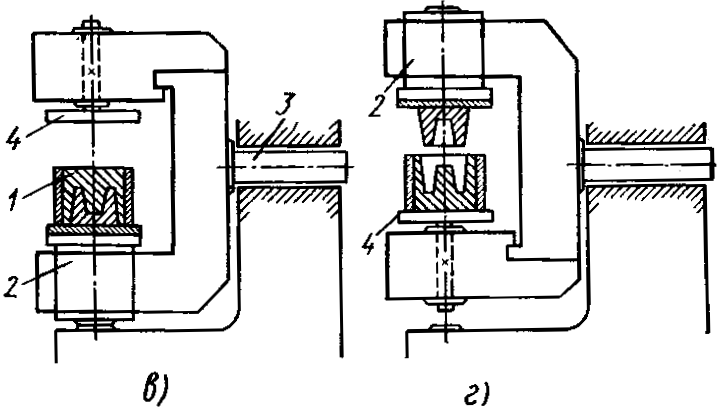

Схема вытяжки модели с помощью поворотной колонны (поворотные цапфы располагаются по одну сторону стола):
в- исходное положение; г- после протяжки; 1-полуформа; 2-встряхивающе-прессовый механизм; 3-цапфа; 4-прессовая плита
Рис.8-7 [3,c.68]

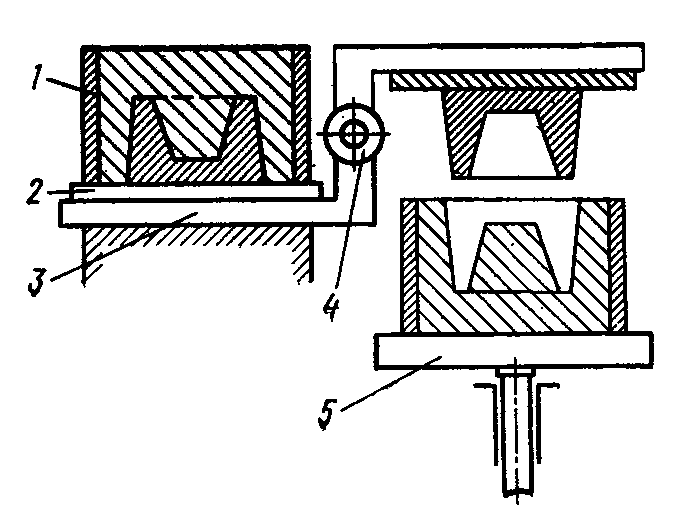

Схема вытяжки модели с помощью перекидного стола:
1-опока; 2-модельная плита; 3-перекиденой стол; 4-поворотный механизм; 5-приемное устройство
8.1.1 Прессовые формовочные машины

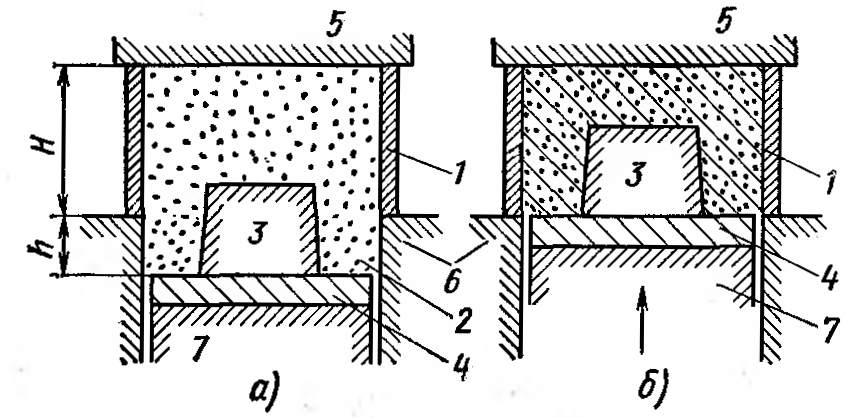

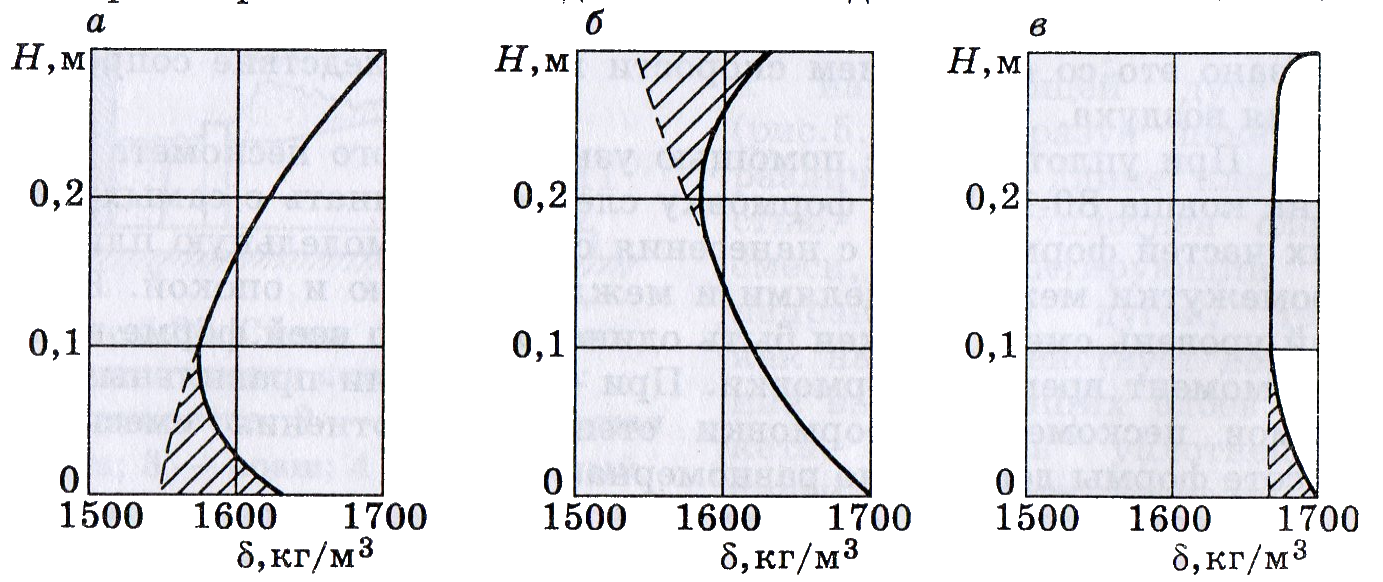

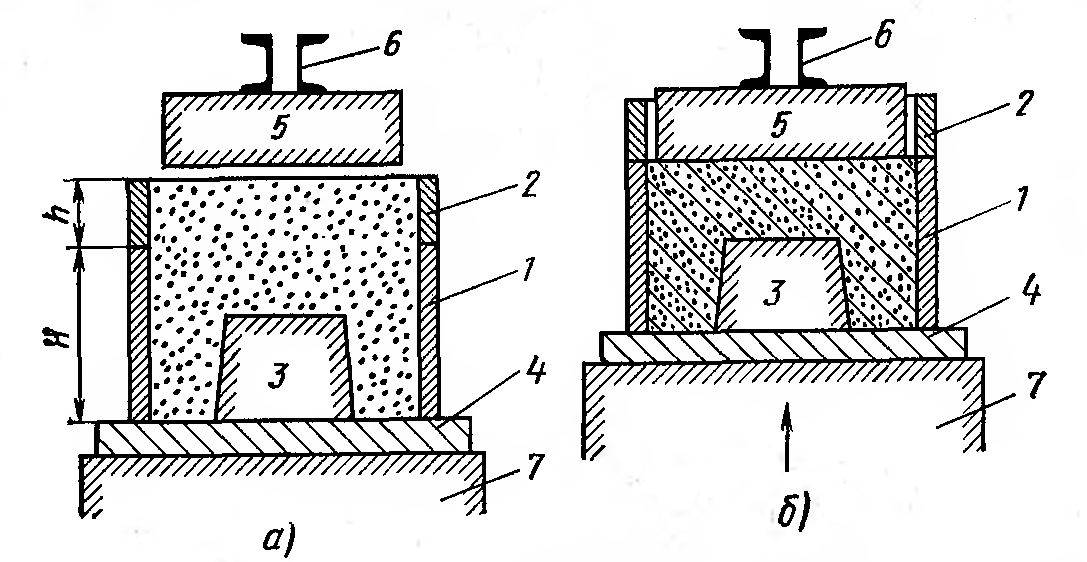

Рис.8-8 [1,c.36]
Рис.8-8 [1,c.36]

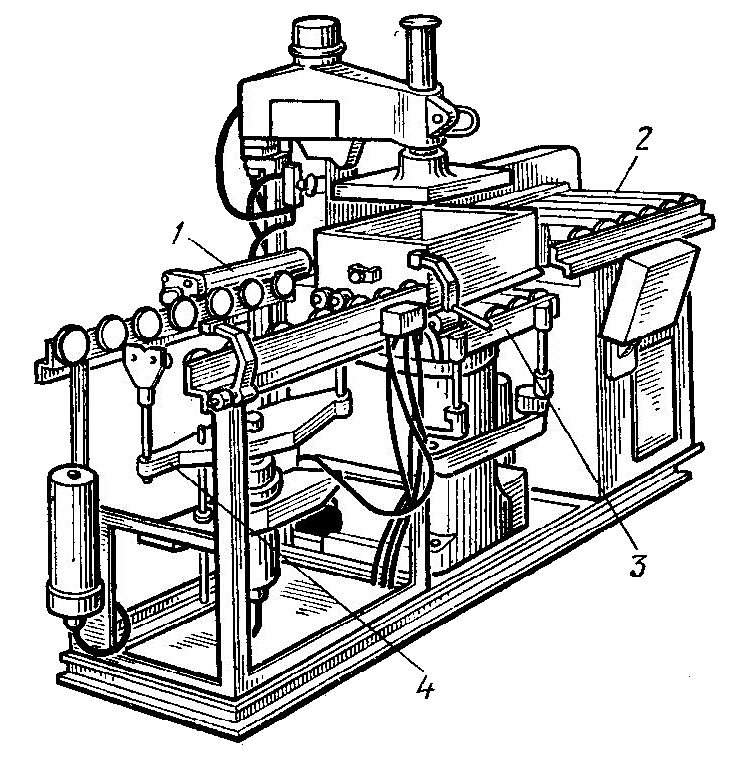

Рис.8-9 [5,c.186]

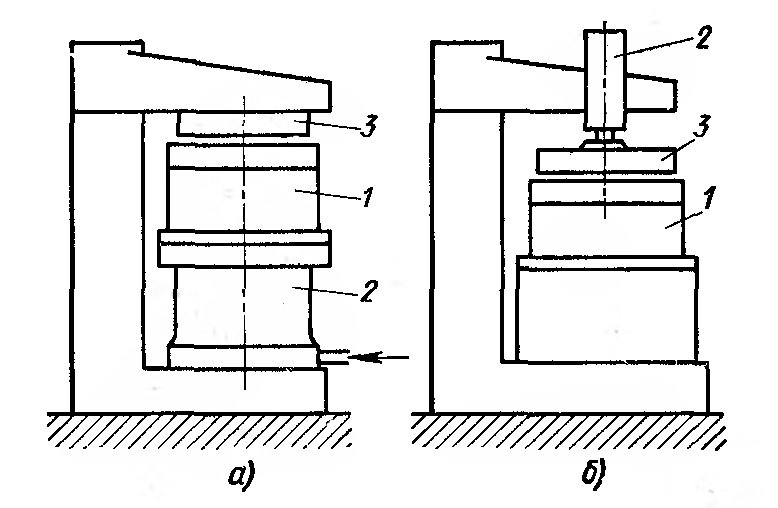

Рис.8-10 [1,c.65]
Рис.8-11 [1,c.65]

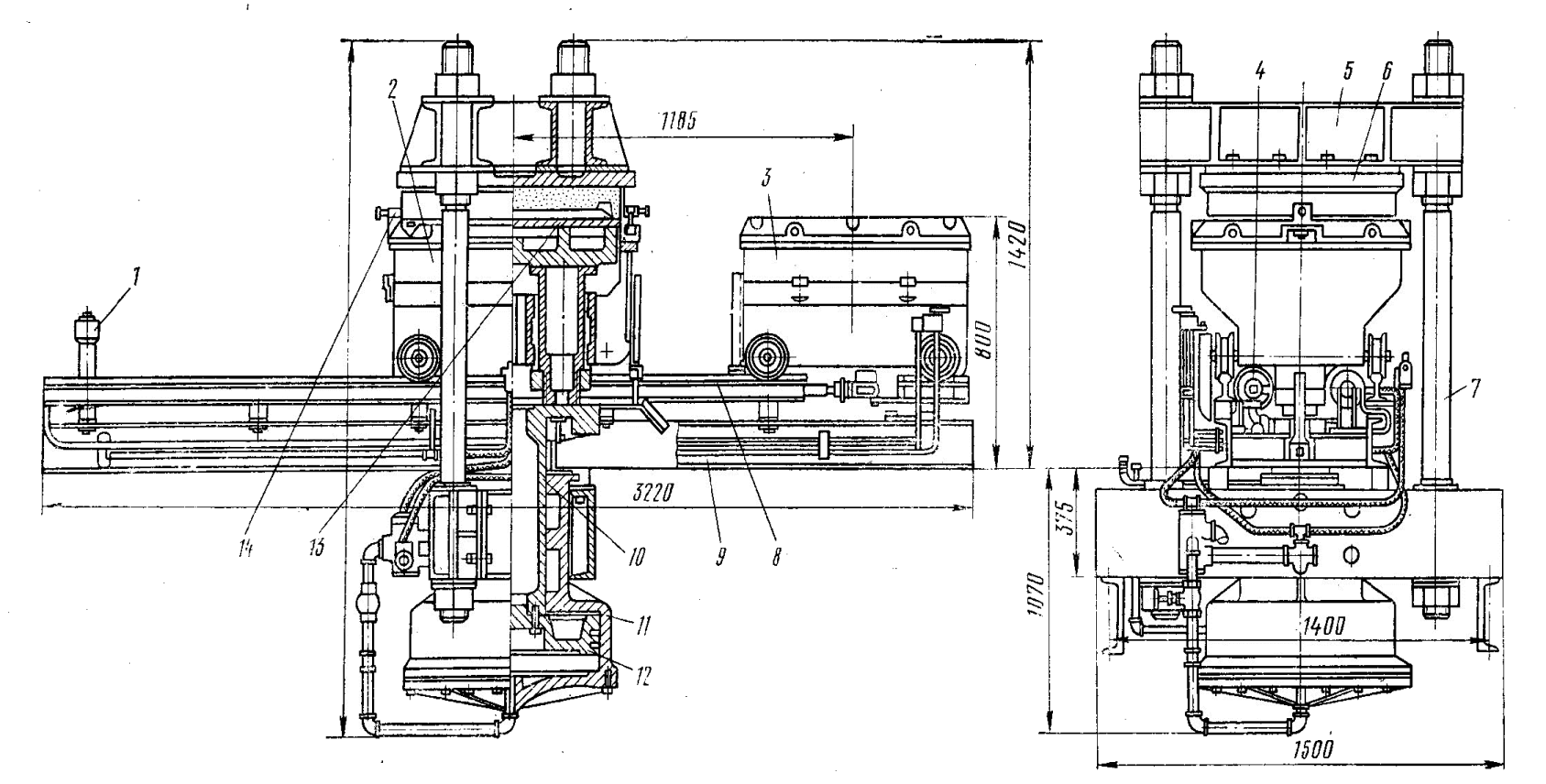

Рис.8-12 [2,c.128]
Рис.8-13 [2,c.129]
Рис.8-14 [1,c.51]

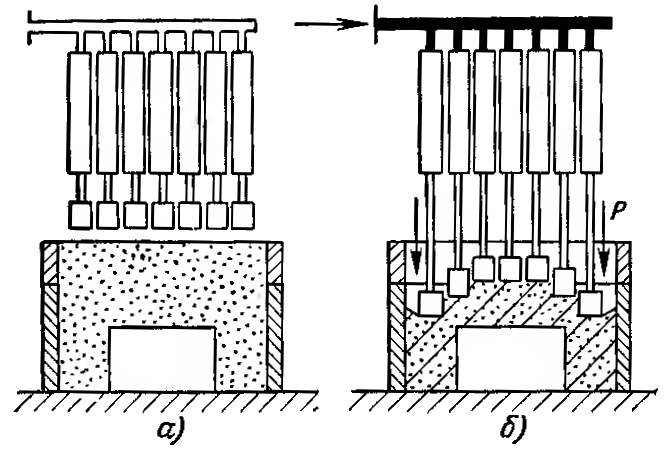

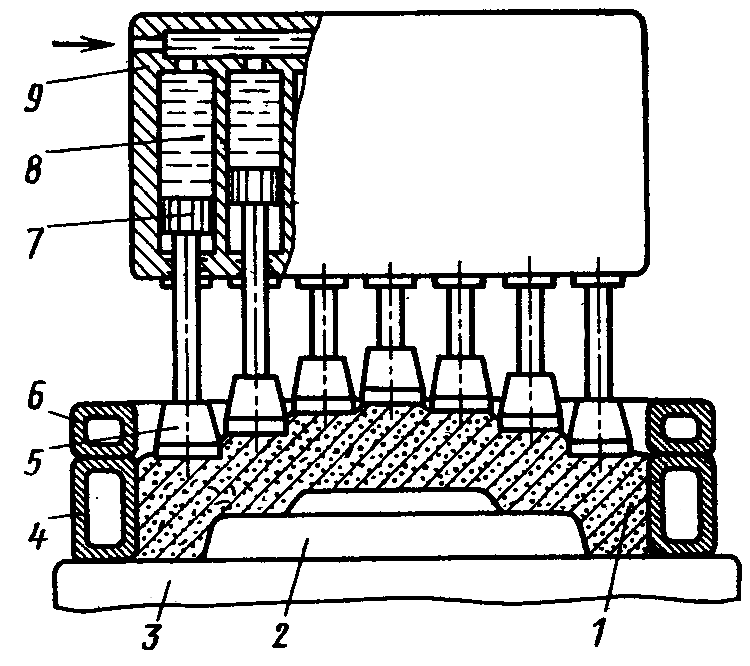

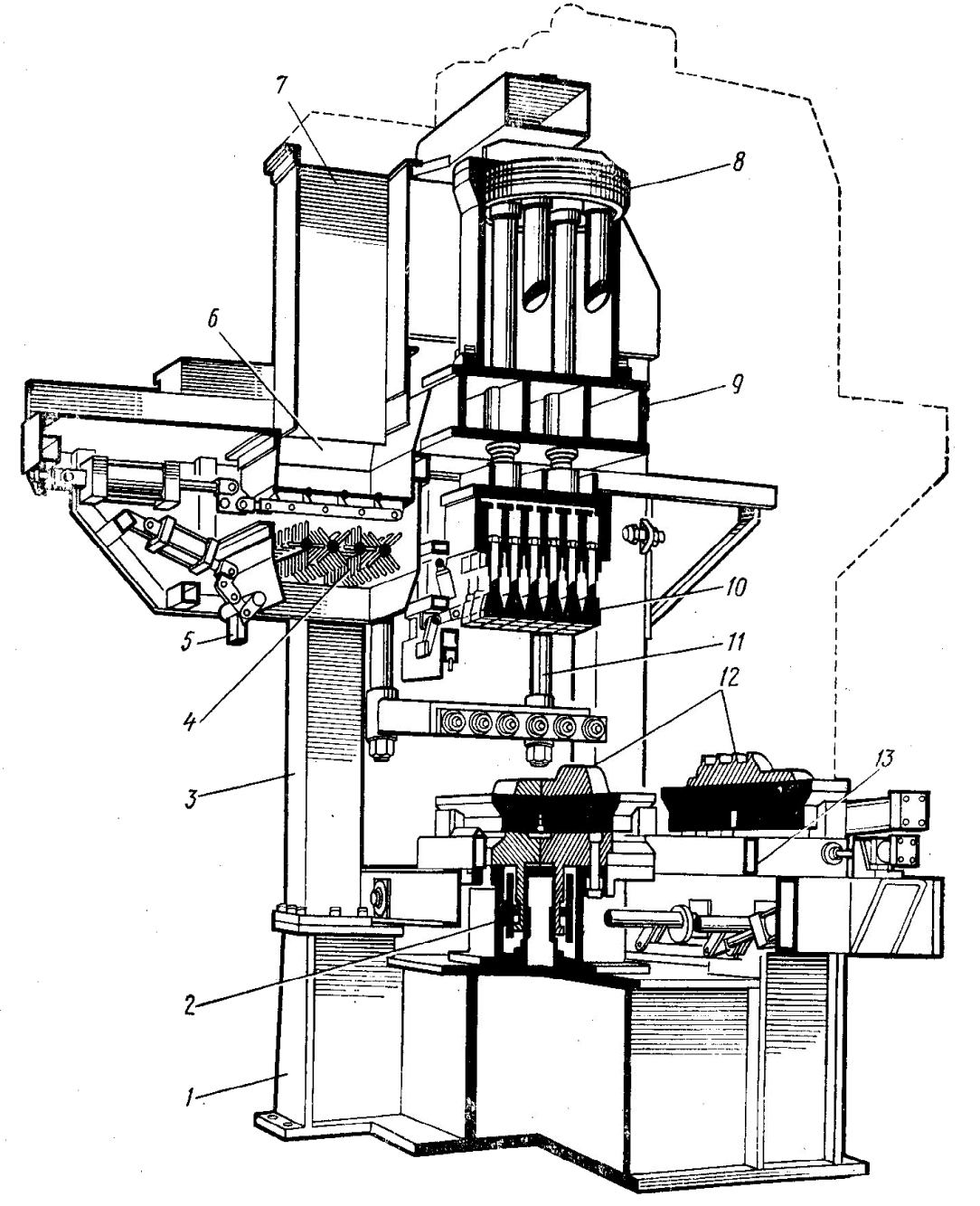

Рис.8-15 [1,c.51]

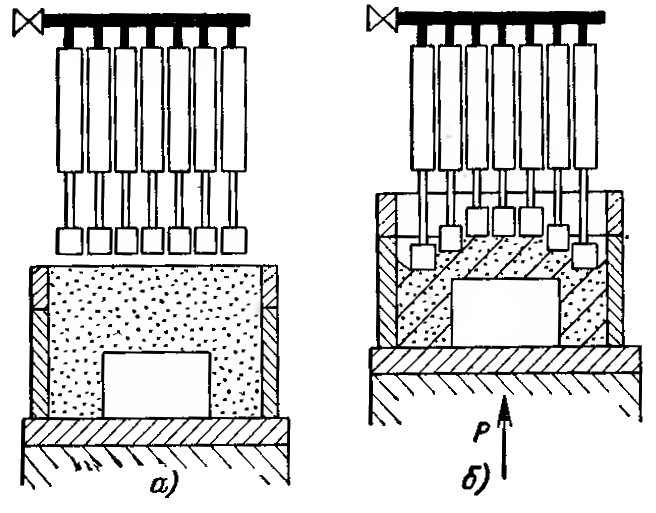

Рис.8-16 [3,c.77]

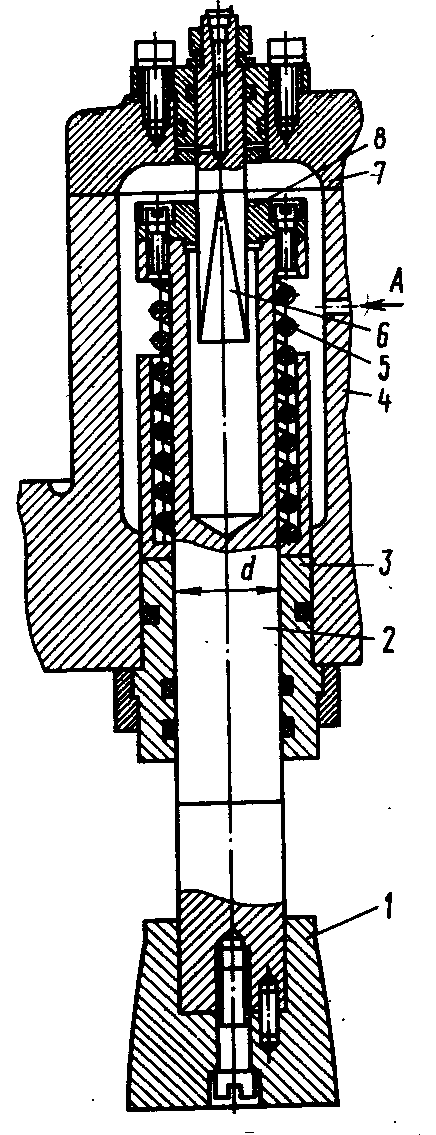

Плунжер активный многоплунжерной прессовой головки:
1-башмак, 2-шток; 3-направляющая втулка; 4-корпус;
5-пружина; 6-направляющий палец (квадратного сечения);
7-крышка; 8-направляющая втулка

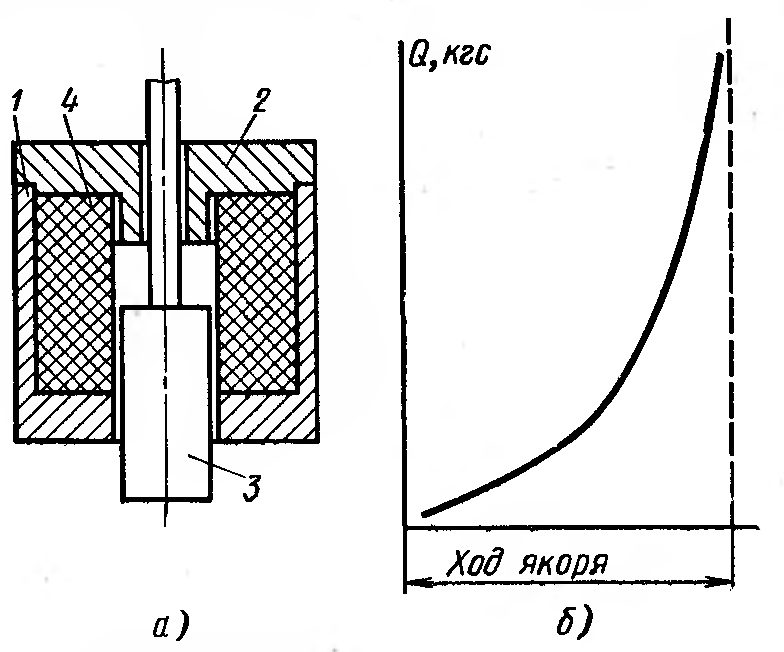

Рис.8-17 [11,c.105]
Рис.8-18 [3,c.78]

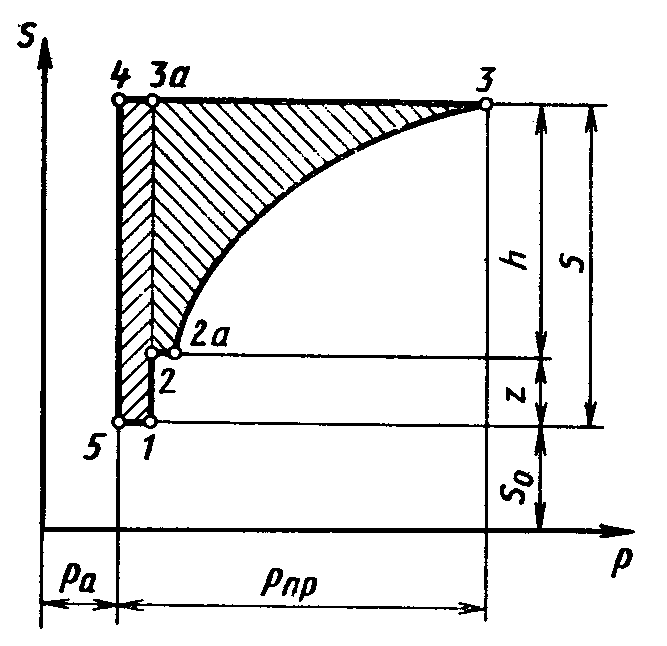

Индикаторная диаграмма прессового механизма

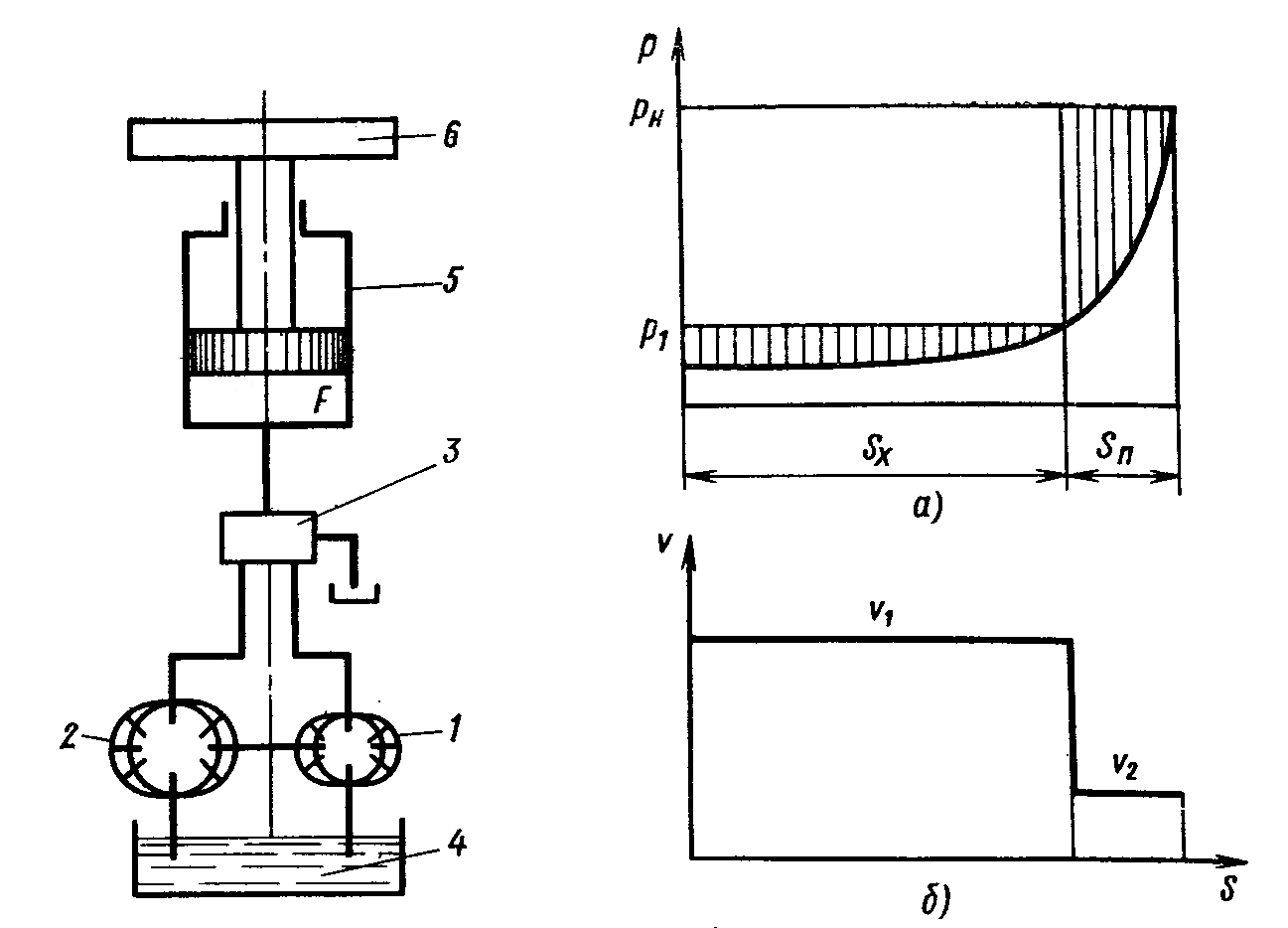

Рис.8-19 [3,c.82]

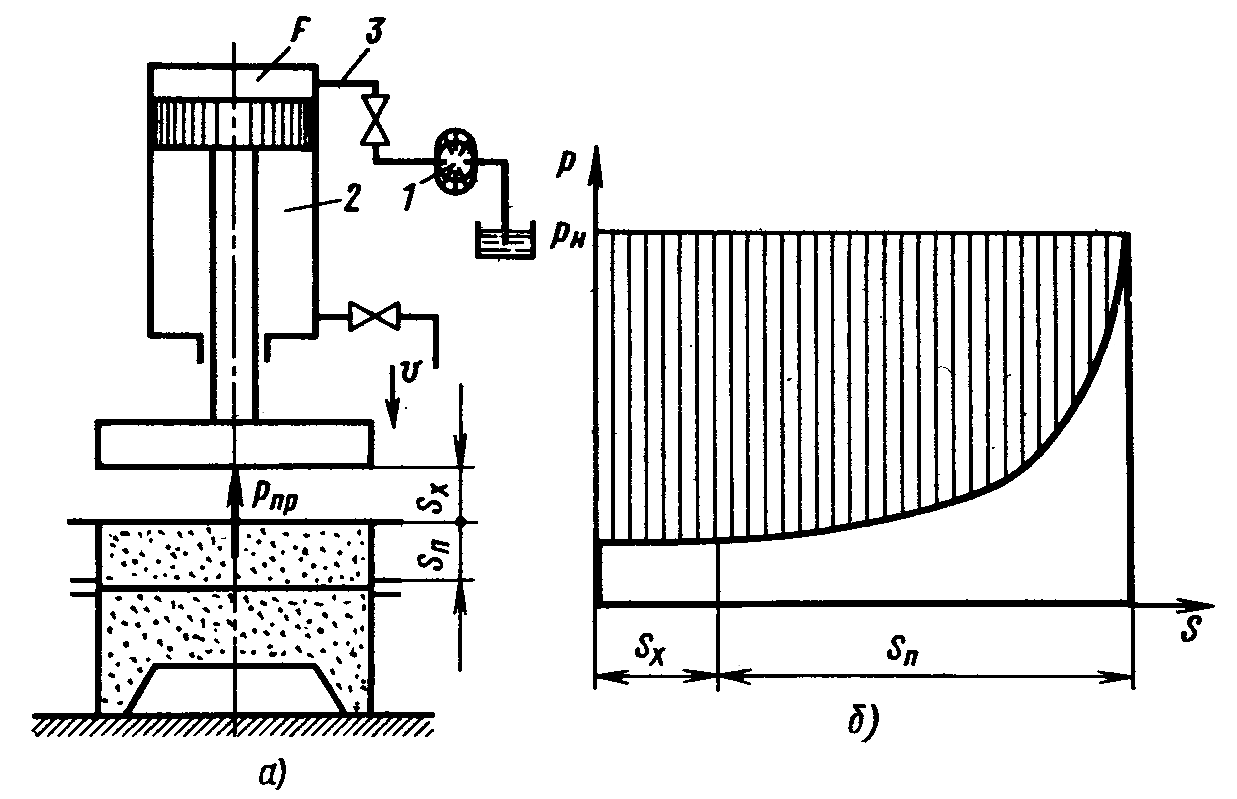

Схема гидропривода прессовой формовочной машины (а) и нагрузочный график (б):
1-гидронасос; 2-гидроцилиндр; 3-маслопривод
Рис.8-20 [3,c.83]
Рис.8-21 [1,c.67]
Рис.8-22 [1,c.67]

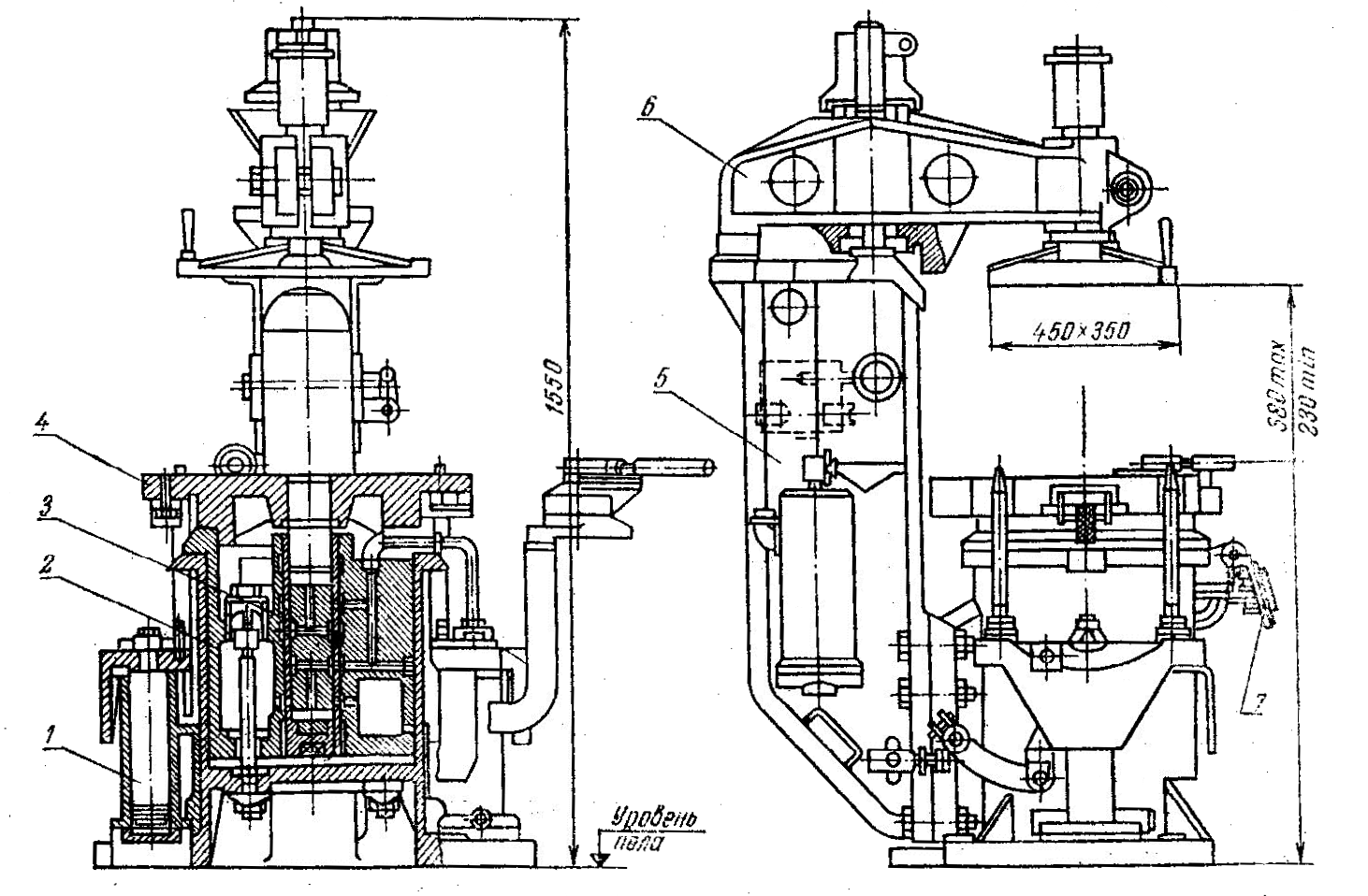

Рис.8-23 [2,c.122]
1-штифтоподъемный механизм; 2-прессовый поршень; 3-вибратор; 4-стол; 5-станина; 6-прессовая траверса
Рис.8-24 [2,c.123]
Пневматическая схема машины мод.226:
1-проходной клапан; 2-вытяжные цилиндры; 3-вибратор;
4-хвостовик стола; 5-плунжер вибратора; 6-прессовый поршень; 7-клапан включения вибратора; 8-резервуар с маслом;
9-воздухораспределитель
Рис.8-25 [11,c.98]

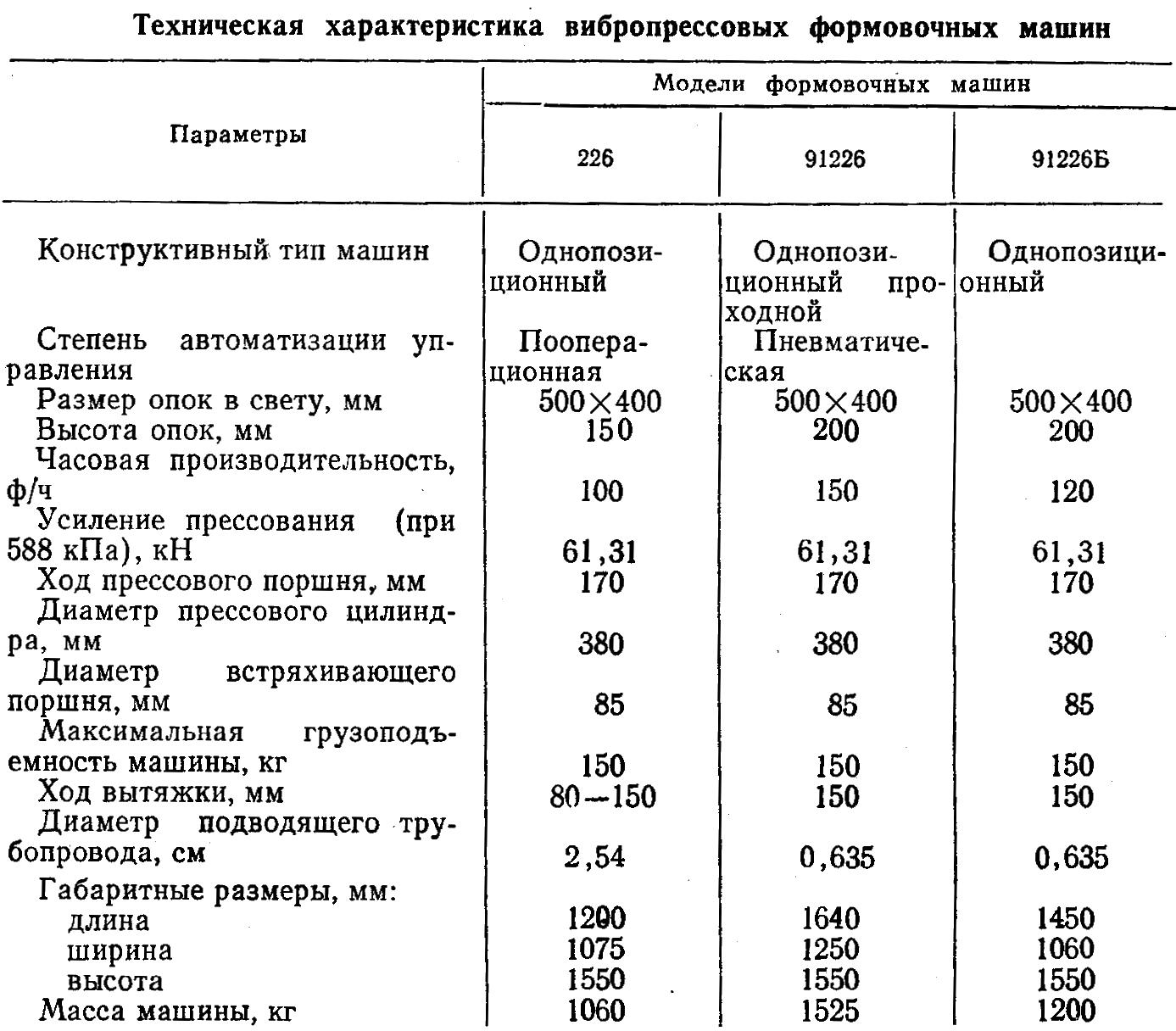

Таблица 8-1
Рис.8-26 [11,c.100]
Рис.8-27 [3,c.85]
