7 Декабря 2011.

Тема: ЦИП для измерения временных интервалов.

В основе их действия положен метод времяимпульсного преобразования.

Для уменьшения погрешности дискретизации применяют усреднение результатов за некоторый промежуток времени 10ⁿ, где n – целое число.

Схема такая же как у время – импульсного преобразователя.

Тема: Цифровые частотомеры.

Они основаны на числоимпульсном преобразовании, когда число периодов неизвестной частоты подсчитывается за образцовый интервал времени

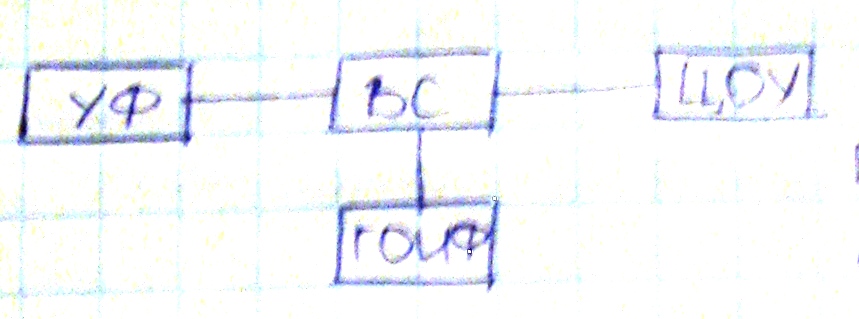

У Ф – усилитель-формирователь; ГОИФ – генератор образцовый; ВС – временной селектор; ЦОУ – цифровое отчетное устройство.

Принцип работы: ГОИФ вырабатывает прямоугольный импульс длительностью Т₀, в течении которого открыт ВС. Импульсы сформированные УФ (обычно одновибраторные) поступают на ЦОУ.

Погрешность:

Тема: Цифровые фазометры.

Принцип действия ЦФ заключается в преобразовании измеряемой величины сдвига между двумя сигналами во временной интервал, который измеряется времяимпульсным преобразователем:

Принцип действия: исследуемый сигнал поступает на усилители-преобразователи, которые вырабатывают импульсы, соответствующие переходам сигнала через них.

При измерении фазового сдвига необходимо или обеспечить постоянство измеряемой частоты, или измерить частоту измеряемого сигнала с последующим нахождением или с постоянством отношения частот.

Тема: Измерительные генераторы.

ИГ – это источник, вырабатывающий стабильные испытательные сигналы с известными параметрами и формой.

Г2 – генераторы шумовых сигналов (источники сигналов, значение спектральной плотности мощности которых равны в широкой полосе частот)

Г3 – генераторы низкой частоты (источник синусоидальных сигналов в диапазоне от 20 Гц до 20 МГц)

Г4 – генераторы высокочастотные (источник синусоидальных сигналов в диапазоне от 30кГц до 18.8ГГц)

Г5 – генератор импульсов

Г6 – генераторы специальной формы (пилообразной, треугольной, синусоидальной, колкообразной)

Основные метрологические характеристики:

• Погрешность установки частот;

• Погрешность установки выходного уровня сигнала;

• Форма сигнала;

• Параметры сигнала данной формы (частота повторений, амплитуда, длительность импульса, длительность фронтов, коэффициенты гармоник);

• Параметры модуляции выходного сигнала;

• Параметры регулировки сигнала.

Структурные схемы генератора синусоидальных сигналов включают в себя:

• Задающий генератор;

• усилители мощности;

• выходное устройство;

• Электронный вольтметр;

В современных генераторах в качестве задающего генератора используют генератор с диапазонно-кварцевой стабилизацией. Отличие генератора состоит в выходном сопротивлении, обычно Г3 имеет выходное сопротивление 600 Ом, современные генераторы обычно имеют выходное сопротивление 50 Ом.

Электронный вольтметр представляет собой вольтметр средневыпрямленных значений, отградуированных действующими значениями, включен перед аттюниатором.

Показания электронного вольтметра справедливы только при работе генератора на стандартную нагрузку. Основными узлами генератора импульса: задающий генератор и блок синхронизации; блок формирования импульсов; блок задержки; блок формирования длительности импульса; выходной усилитель; пиковый вольтметр; аттилятор. Задающим генератором является генератор с диапазонно-кварцевой стабилизацией частоты. Выходное сопротивление 50, 75, 500 Ом.

Тема: Помехи.

Различают помеху общего и нормального вида. Помеха общего вида возникает из-за разности потенциалов присутствующих в точках заземления корпуса прибора и источника сигнала. Причиной появления являются токи, протекающие в землях. Наиболее сильно эти помехи влияют на времяимпульсные вольтметры.

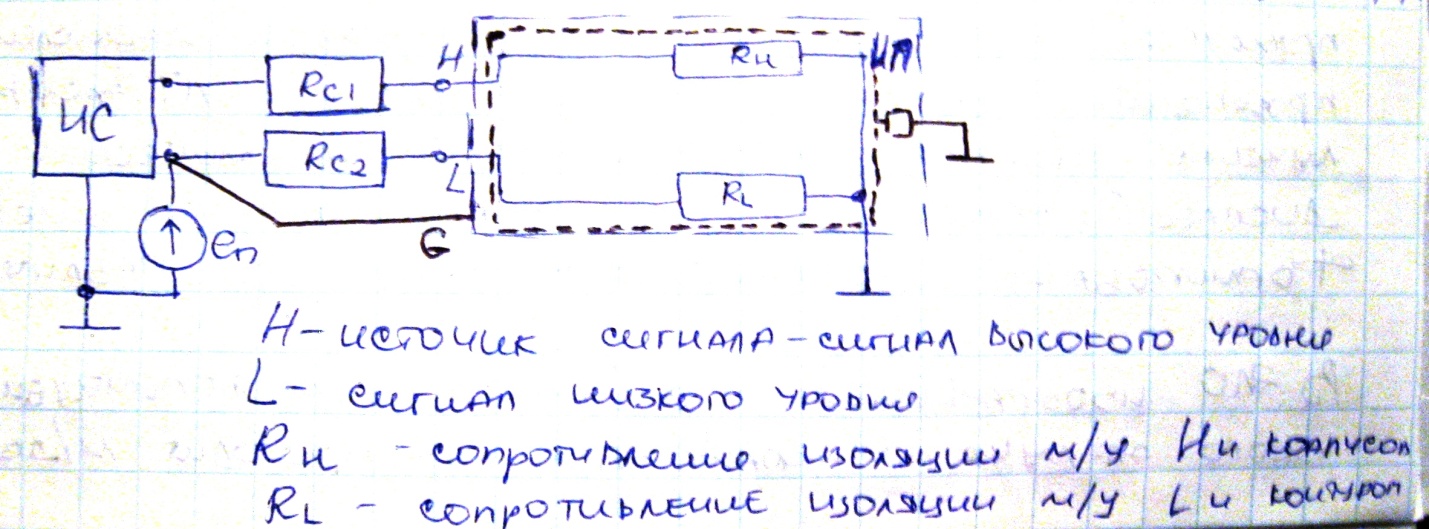

Для того, чтобы уменьшить эту помеху в интегрирующих вольтметрах часть помещают в корпус и через большое сопротивления изоляции соединяют с корпусом вольтметра.

Вывод G должен подсоединяться к выходу L источника сигнала.

Помеха нормального вида возникает из-за наводок напряжений на линии связи приборов и измеряемым прибором. Обычно эти помехи имеют частоту питающего напряжения.

Основными методами борьбы является: 1) отдельные заземления, на которых отсутствует мощные потребители токов. В настоящее время пятипроводная разводка – 3 линейных, 1 – нулевой, 1 –заземленияе;

2)экранировка помещений;

3)использование отдельных мощных потребителей тока линий.
