(Позиции I,II,III-аналогичны рис.8-103) Другие комбинированные способы уплотнения форм

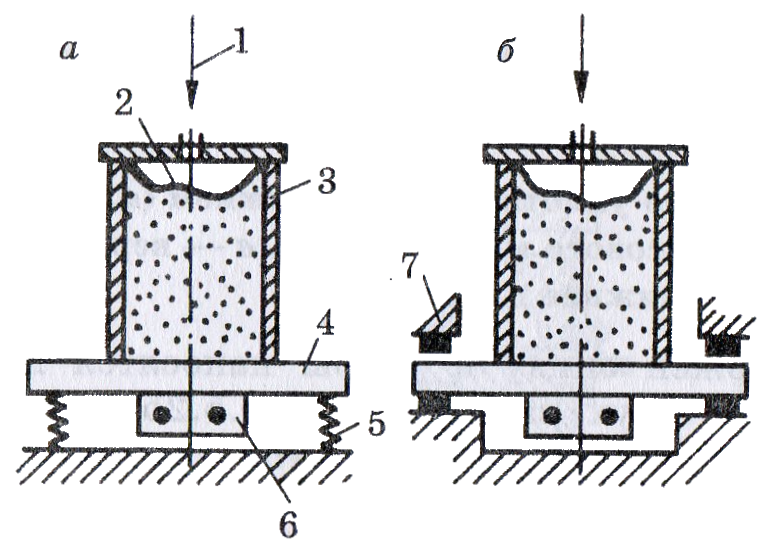

Рис.8-107 [5,c.177]

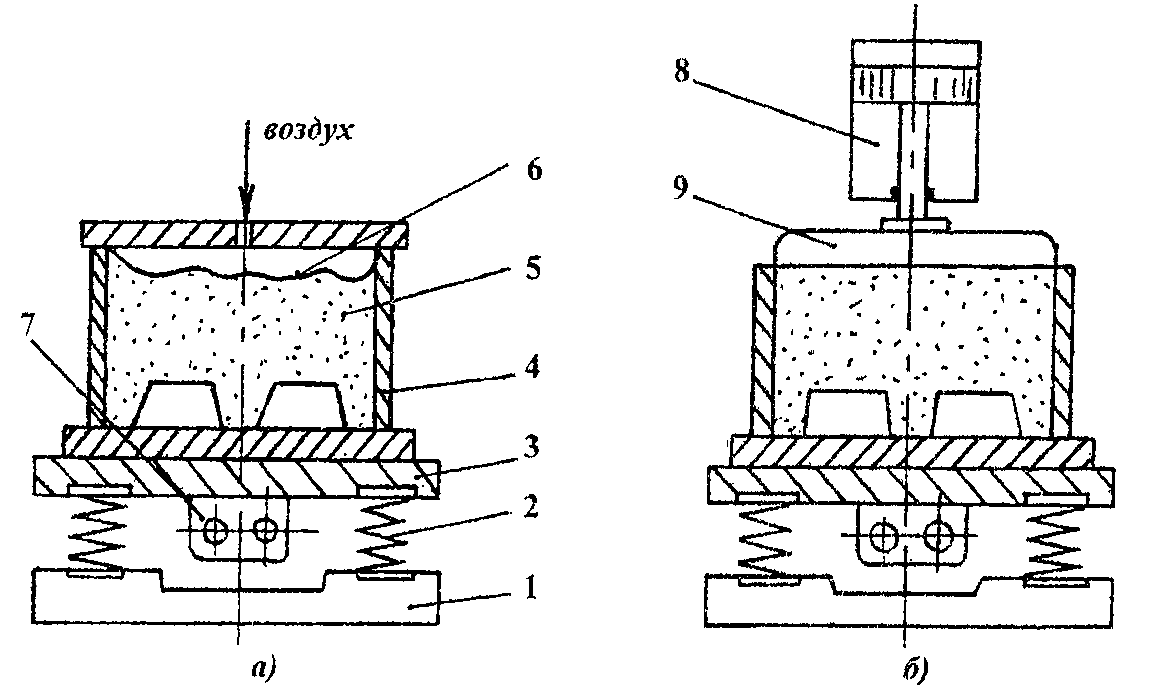

Рис.8-108 [9,c.108]
1-основание; 2-амортизатор пружинный; 3-стол;
4-модельно-опочная оснастка; 5-формовочная смесь;
6-гибкая диафрагма; 7-вибратор; 8-пневмопривод;
9-дифференциальная прессовая колодка

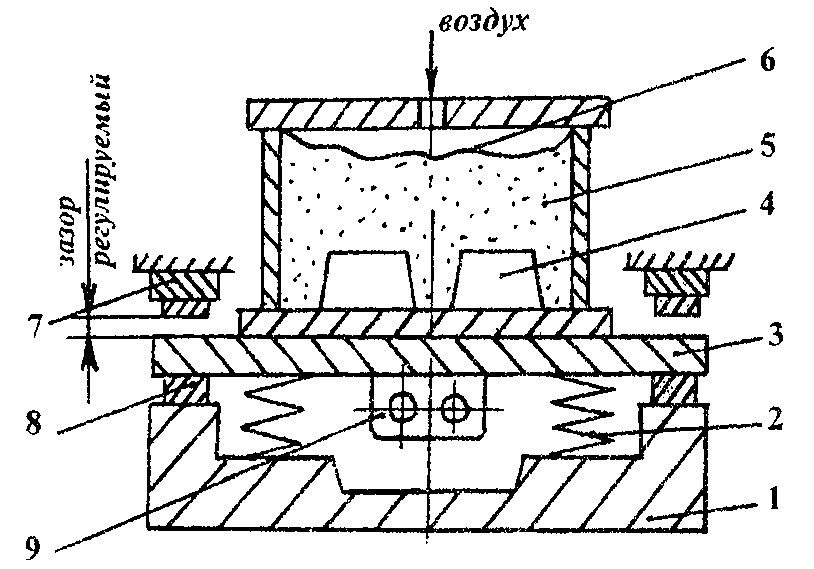

Рис.8-109 [9,c.108]

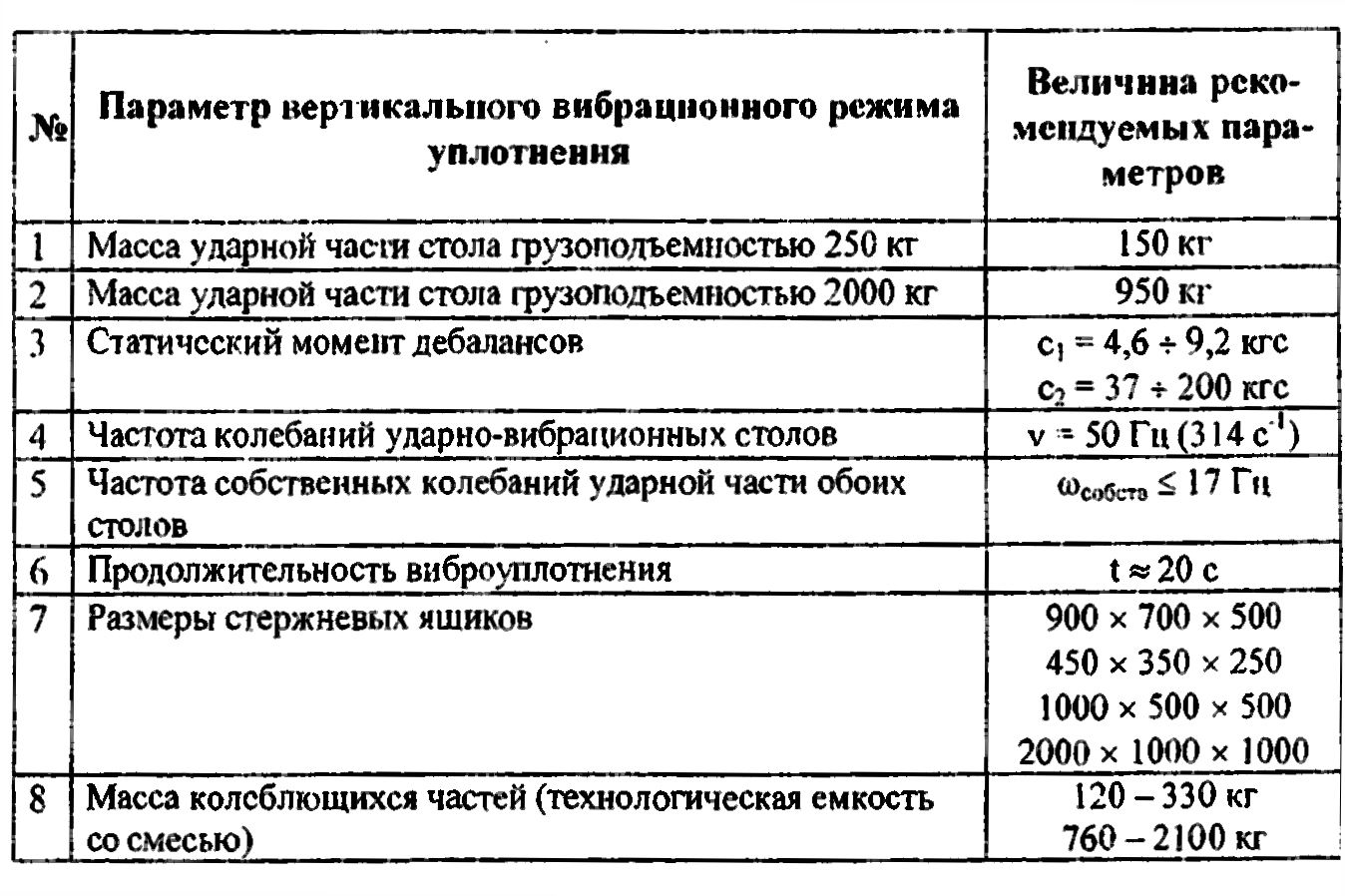

Таблица 8-6
Рис.8-110 [9,c.109]
8-скоба платформы

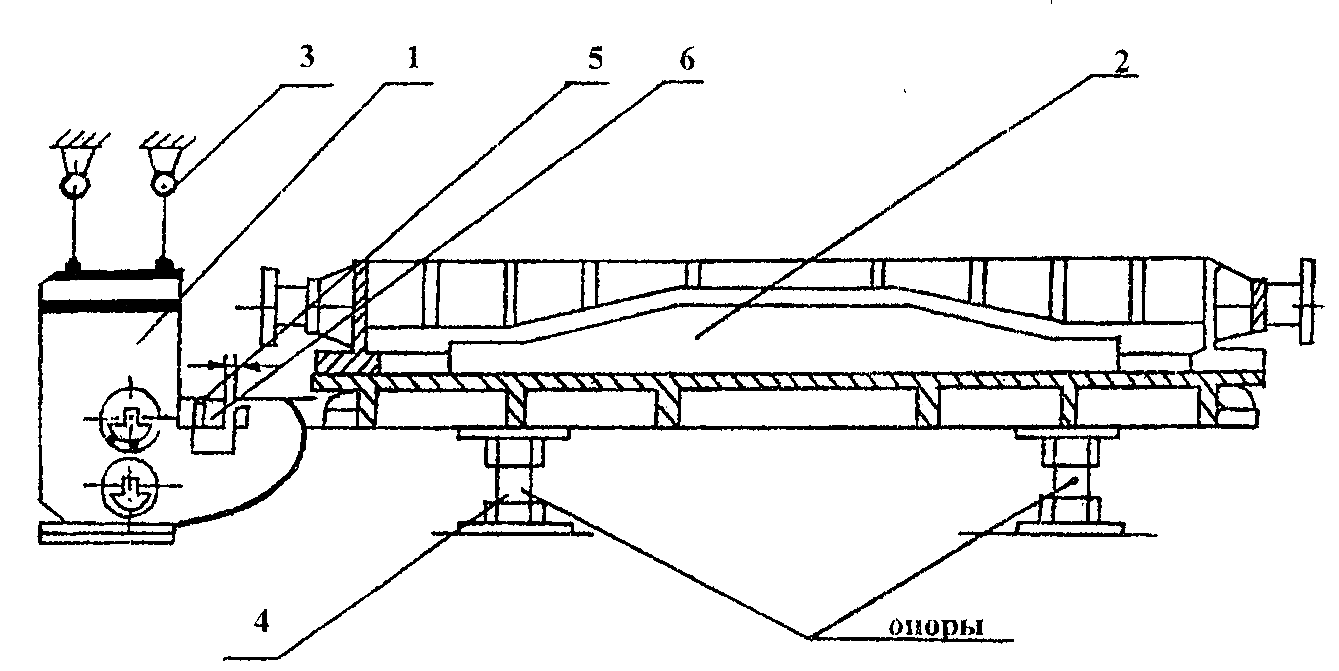

Рис.8-111[9,c.114]
1-вибратор; 2-модель; 3-подвеска вибратора; 4-опоры;
5-резиновые ударники; 6-горизонтальная полка
П-образной формы,жёстко связанная с подмодельной плитой

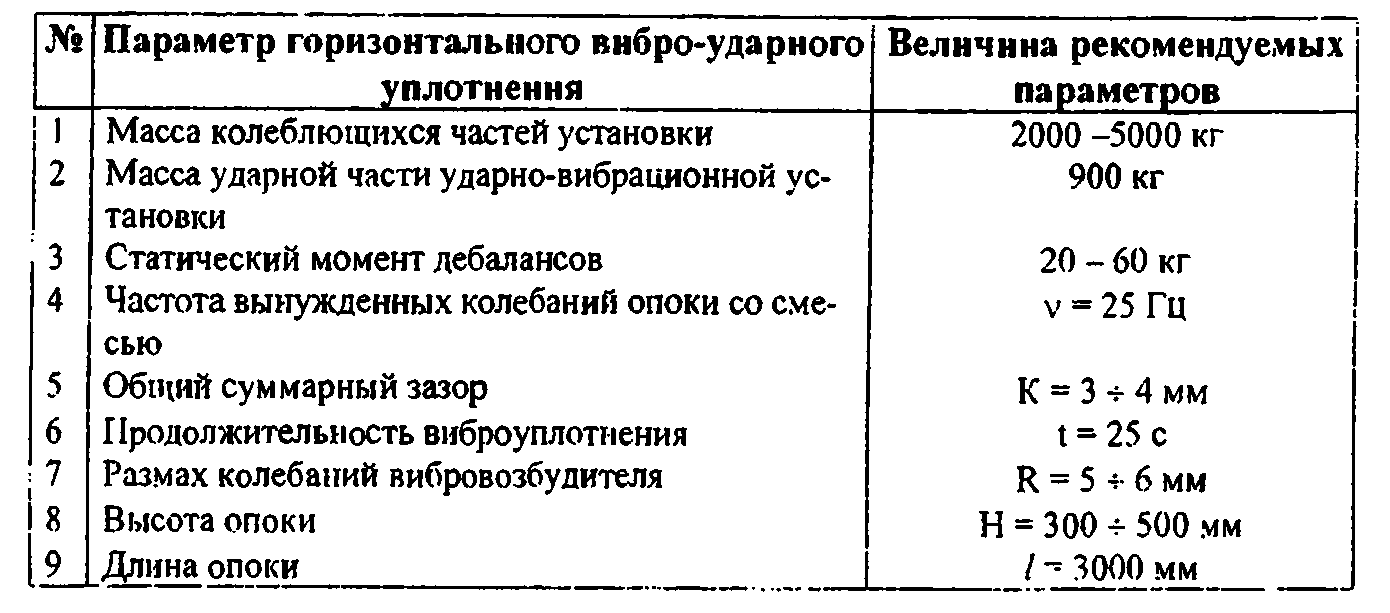

Таблица 8-7
Рис.8-112 [5,c.162]

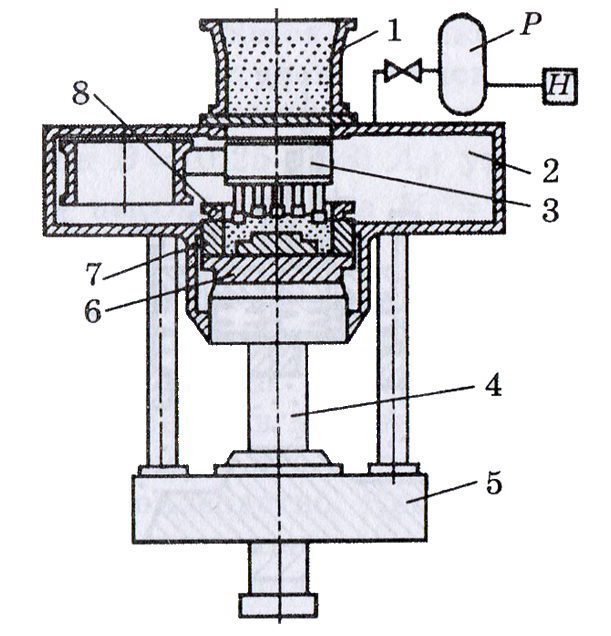

1-дозатор с шибером; 2-вакуумная камера; 3-пассивная многоплунжерная головка; 4-прессующий поршень; 5-станина; 6-подмодельная плита; 7-опока; 8-наполнительная рамка
Рис.8-113 [5,c.182]

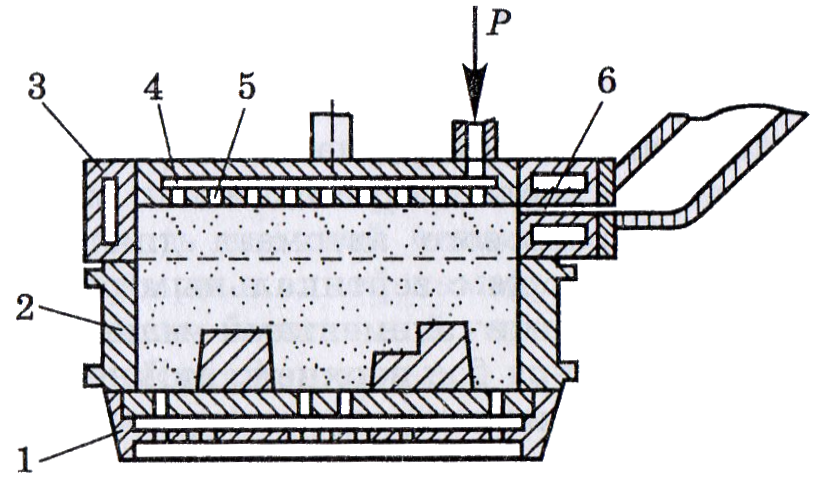

Схема пескодувно-импульсного доуплотнения формы
1-подмодельная плита; 2-опока; 3-наполнительная рамка; 4-прессовая плита; 5-отверстия для вдува сжатого воздуха;
6-отверстие для вдува смеси;
Рис.8-114 [5,c.183]

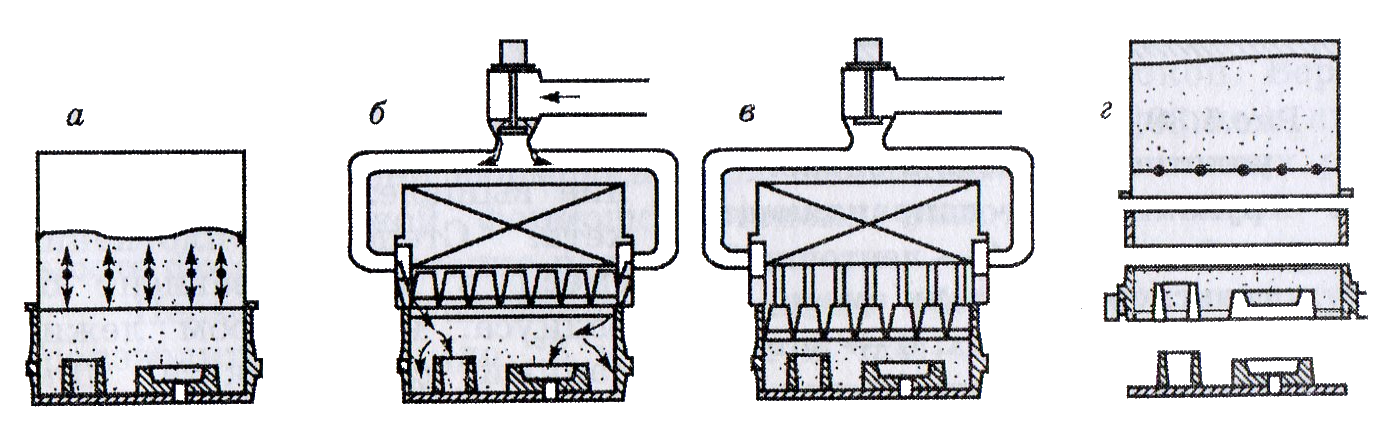

а-наполнение опоки смесью; б-продувка смеси воздушным потоком; в-окончательное уплотнение смеси прессовой головкой; г-протяжка модели

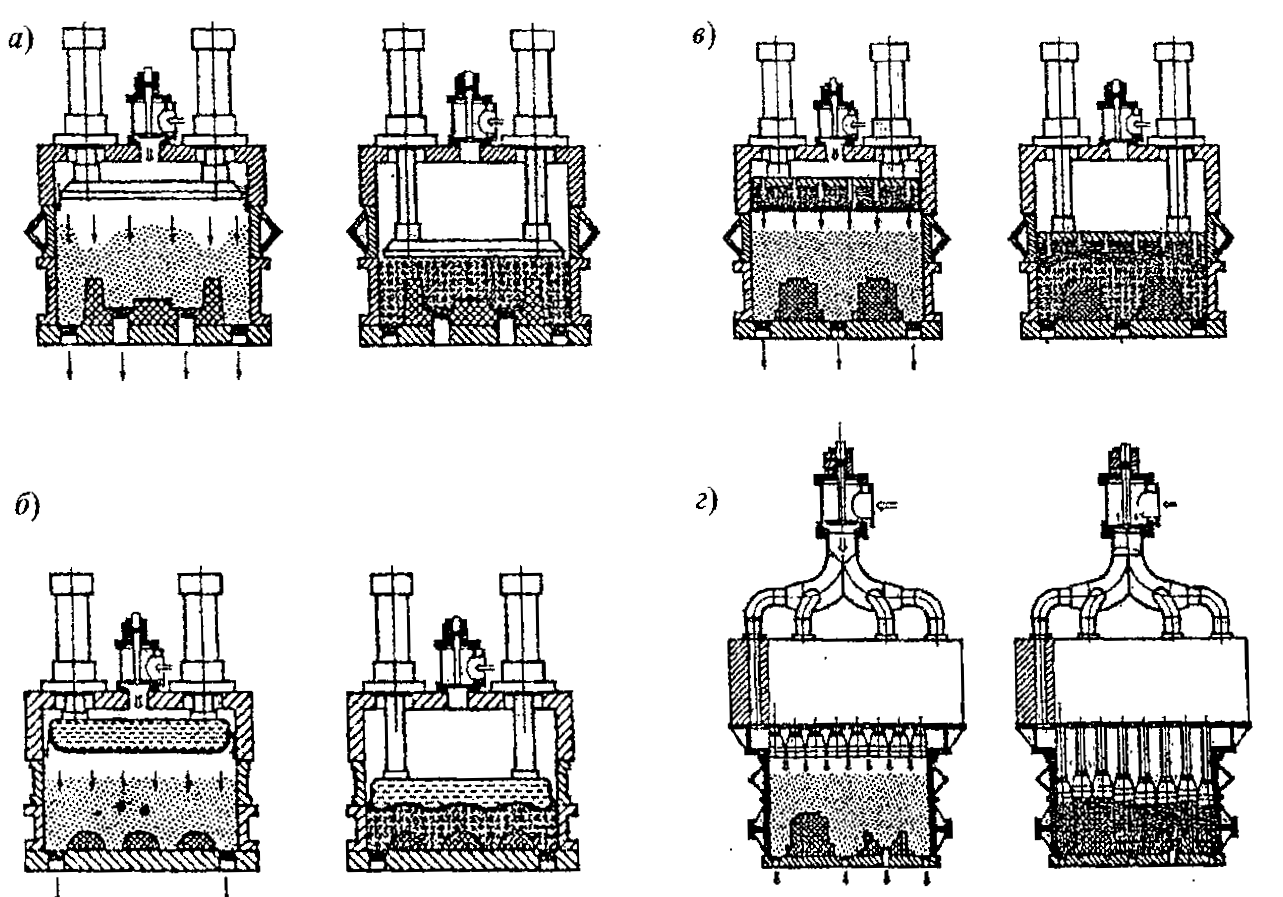

Рис.8-115 [1,c.166; 2,с.188]
Рис.8-116 [5,c.189]
Рис.8-117 [2,c.188]

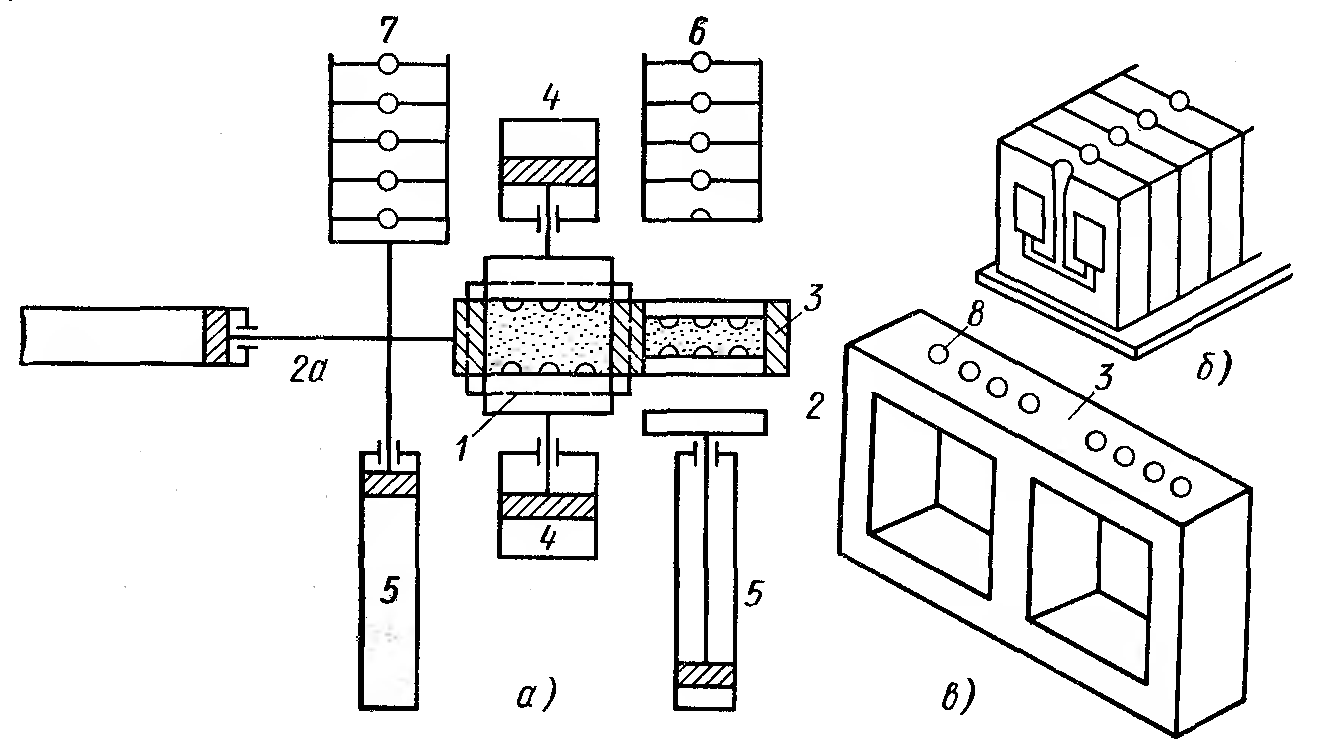

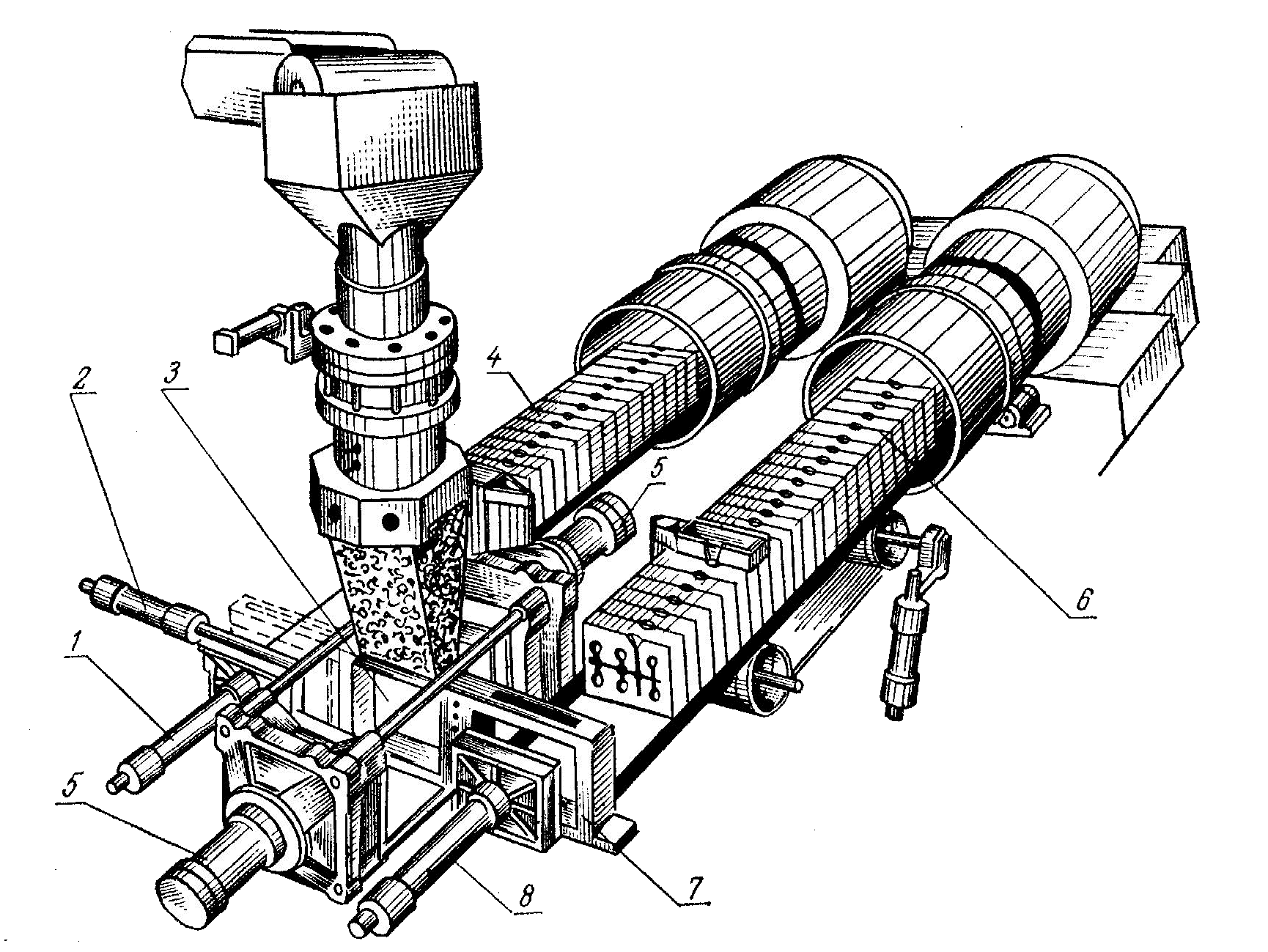

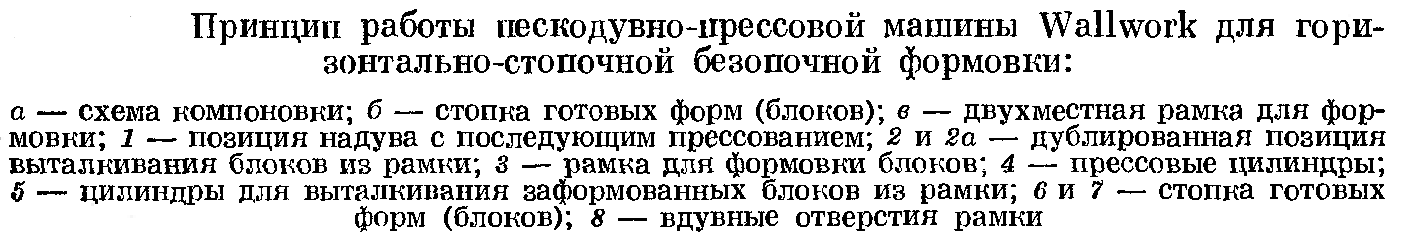

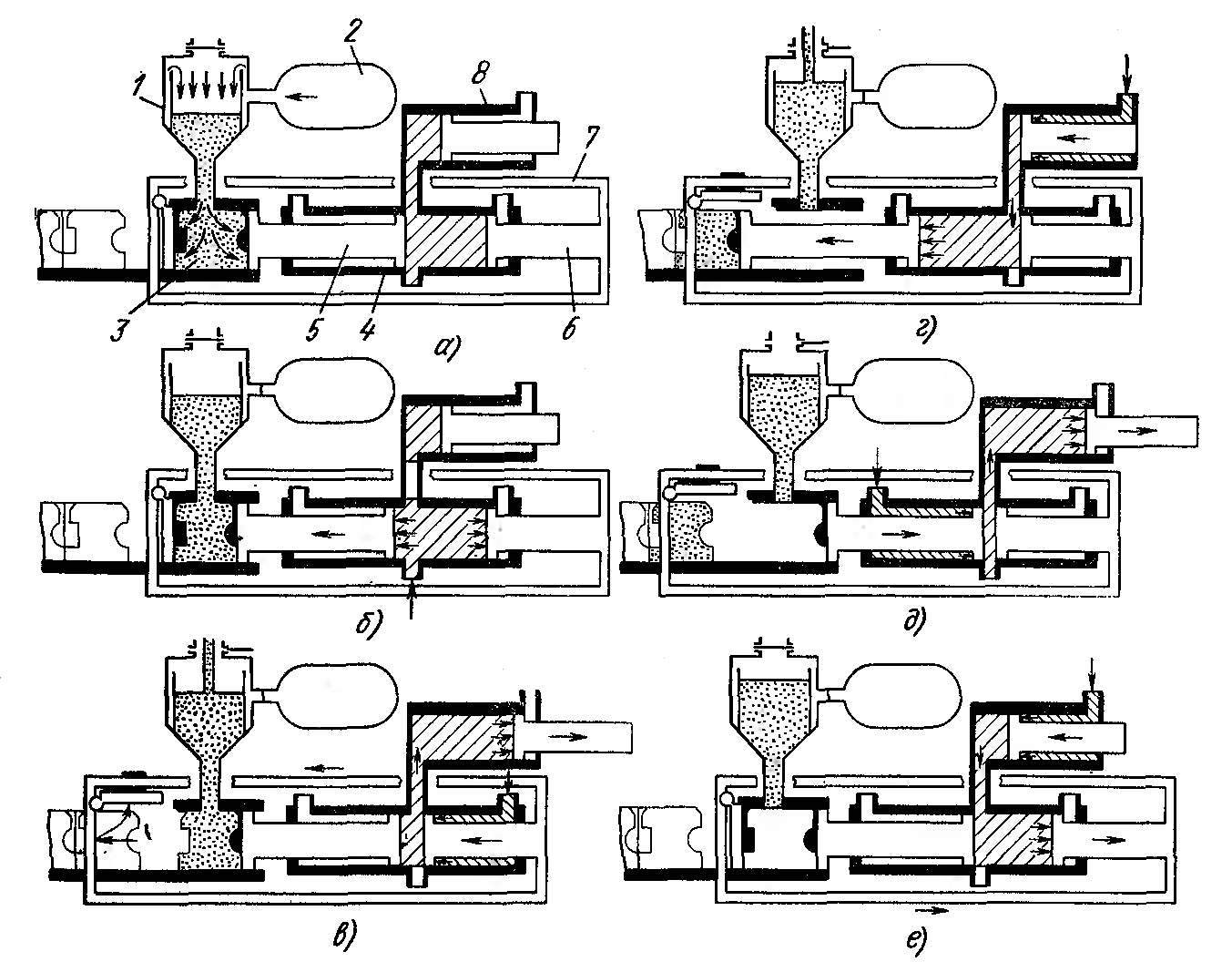

Автоматическая линия фирмы «Волворк»:
1, 8 – цилиндры выталкивания и перемещения форм;
2 – цилиндр перемещения рамки; 3 – позиция уплотнения;
4, 6 – стопки форм; 7 - рамка
Рис.8-118 [10,c.129]

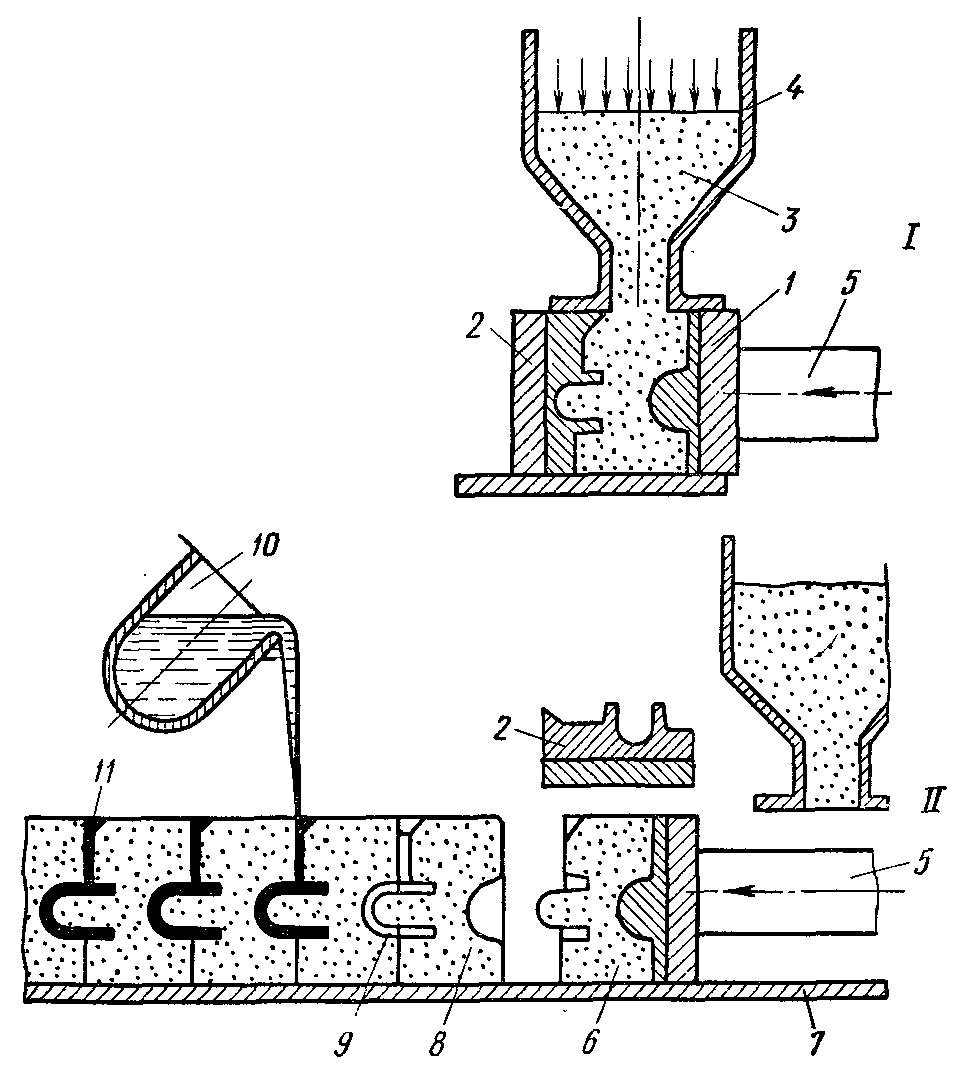

1,2-модельные плиты; 3-формовочная смесь; 4-резервуар; 5-плунжер; 6-уплотнённый ком формовочной смеси; 7-плита; 8-предыдущий ком; 9-полость в форме; 10-заливочный ковш; 11-отливки;
I-заполнение камеры формовочной смесью под действием сжатого воздуха с последующим прессованием;
II-сборка форм
Рис.8-119 [1,c.167; 2,с.190; 3,с.132]
Рис.8-120 [9,c.183]

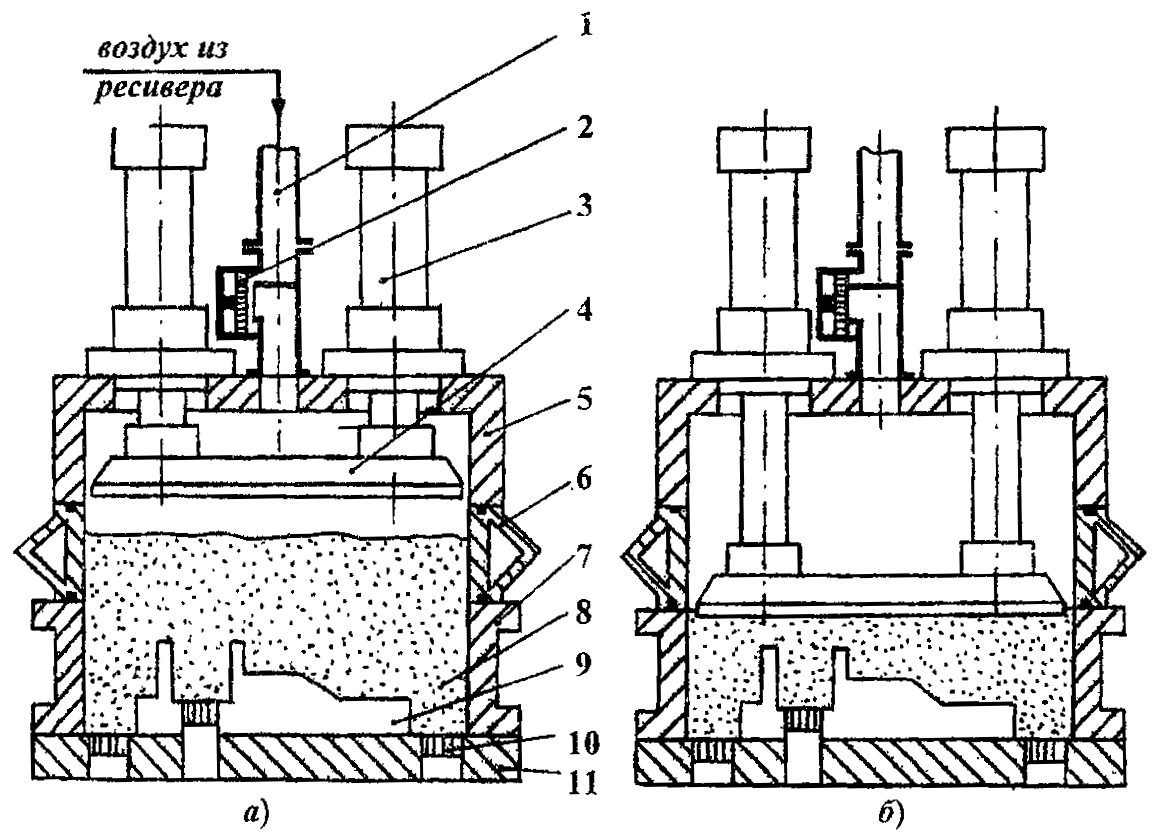

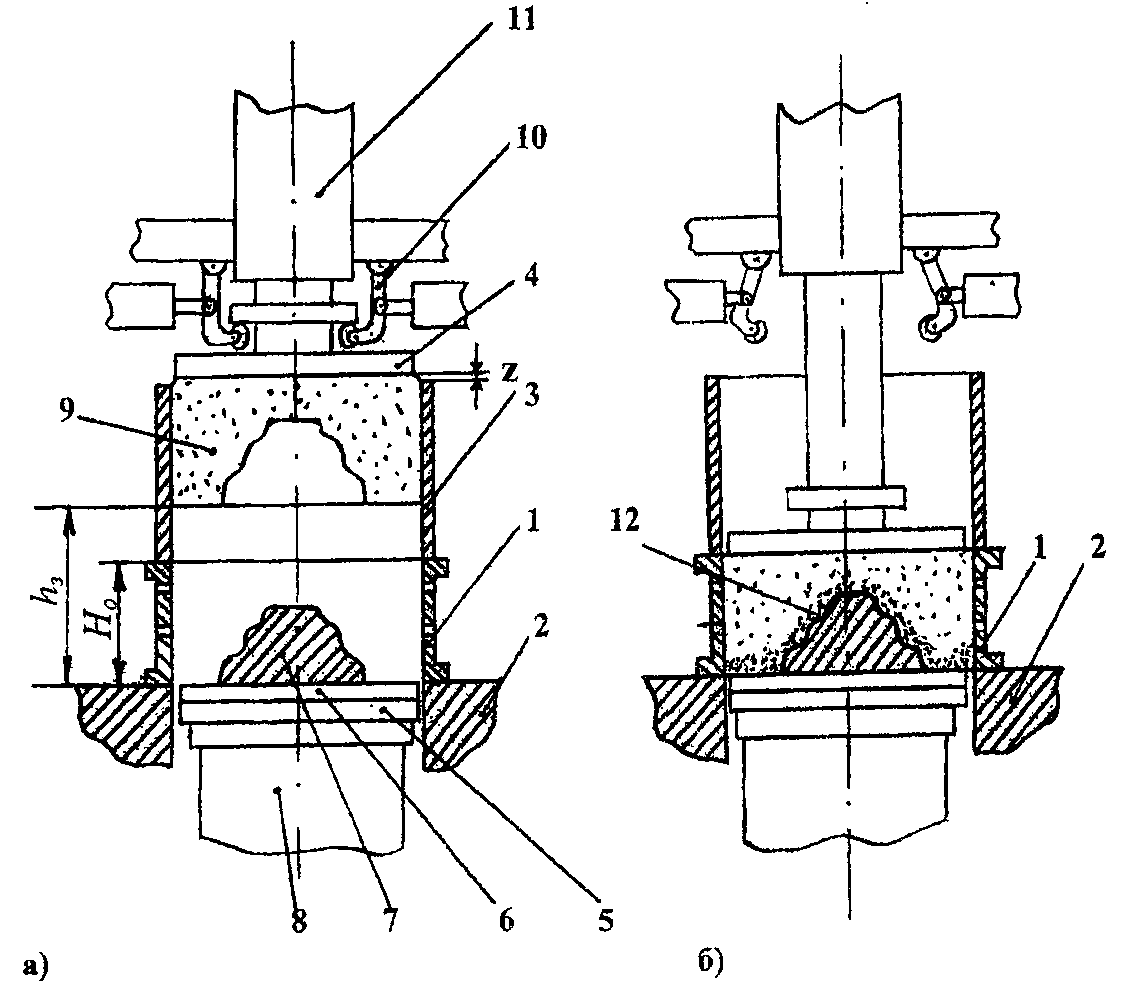

1-трубопровод; 2-впускной быстродействующий клапан; 3-два гидроцилиндра; 4-прессовая колодка; 5-корпус прессового узла; 6-наполнительная рамка; 7-опока; 8-формовочная смесь; 9-модель; 10-венты; 11-модельная плита;
а-предварительное уплотнение кратковременной продувкой;
б-последующее уплотнение прессованием

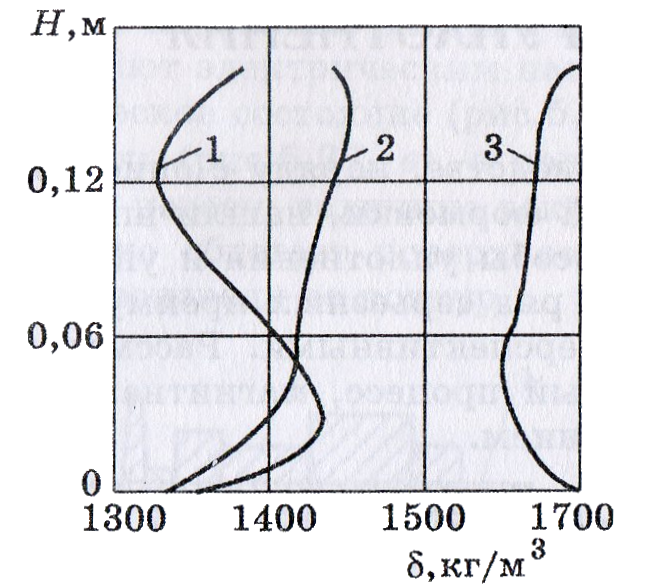

Рис.8-121 [9,c.184]
Рис.8-122 [9,c.204]
