8.1.4 Оборудование для других специальных методов уплотнения литейных форм

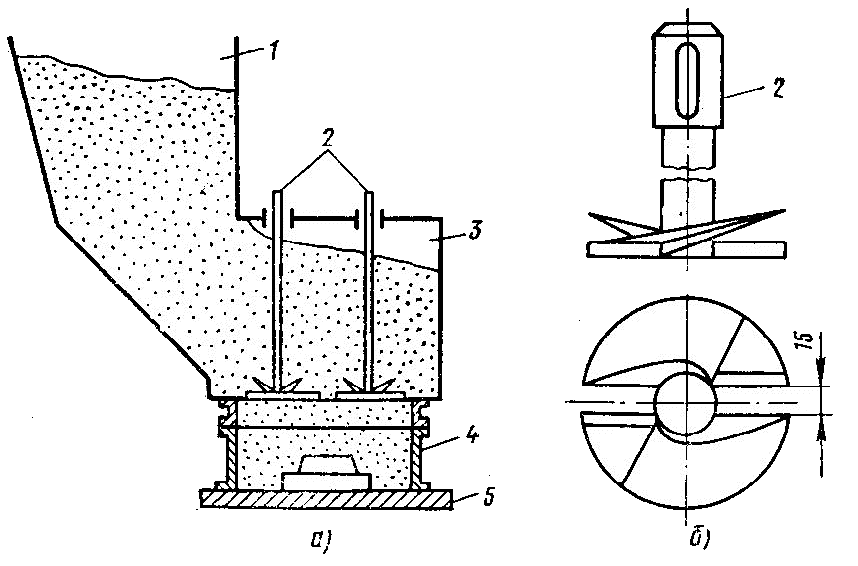

Рис.8-71 [5,c.164]

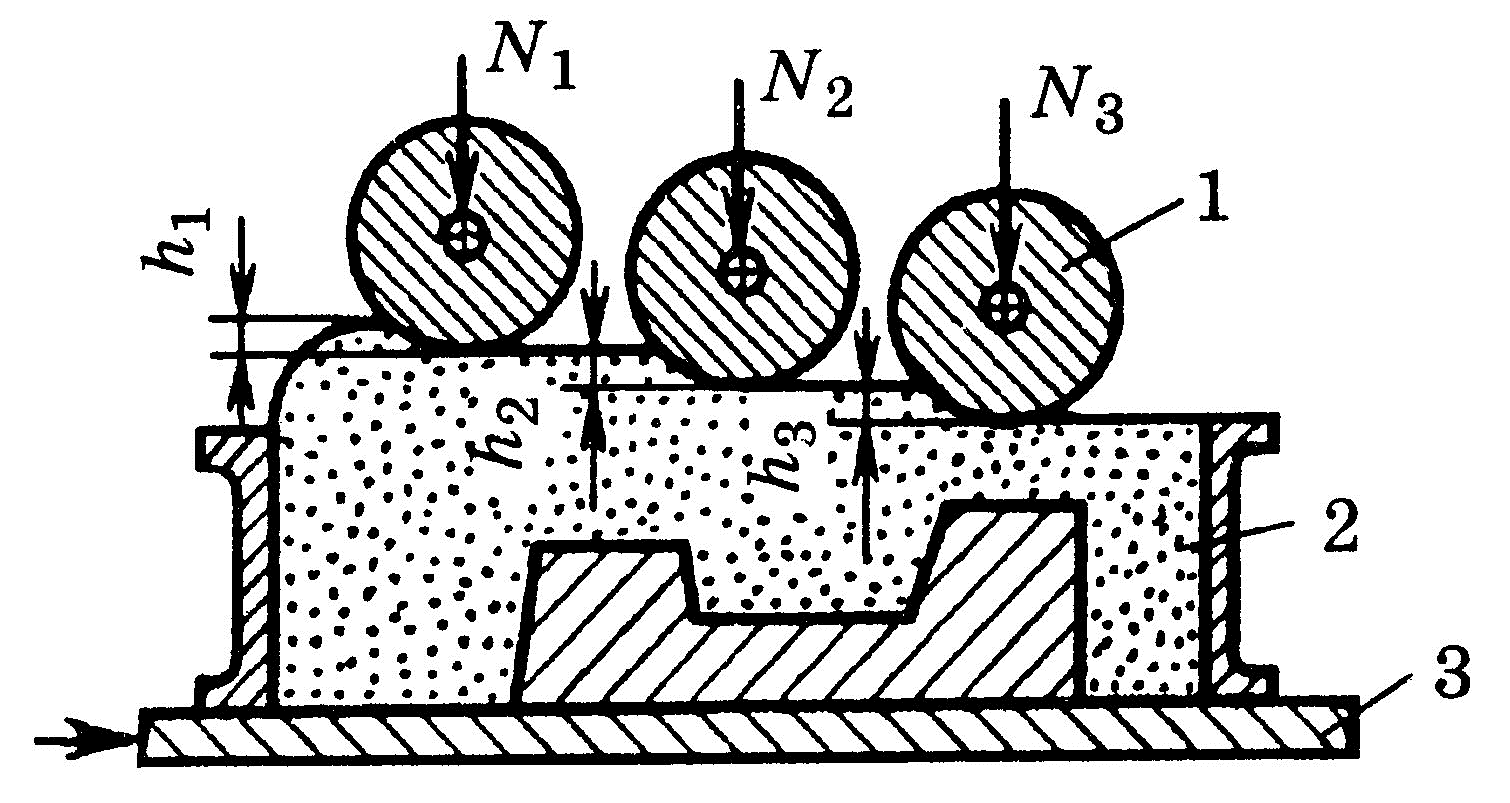

Схема прессования уплотнением формы роторной головкой:

1-прессующие валки; 2-опока; 3-подмодельная плита

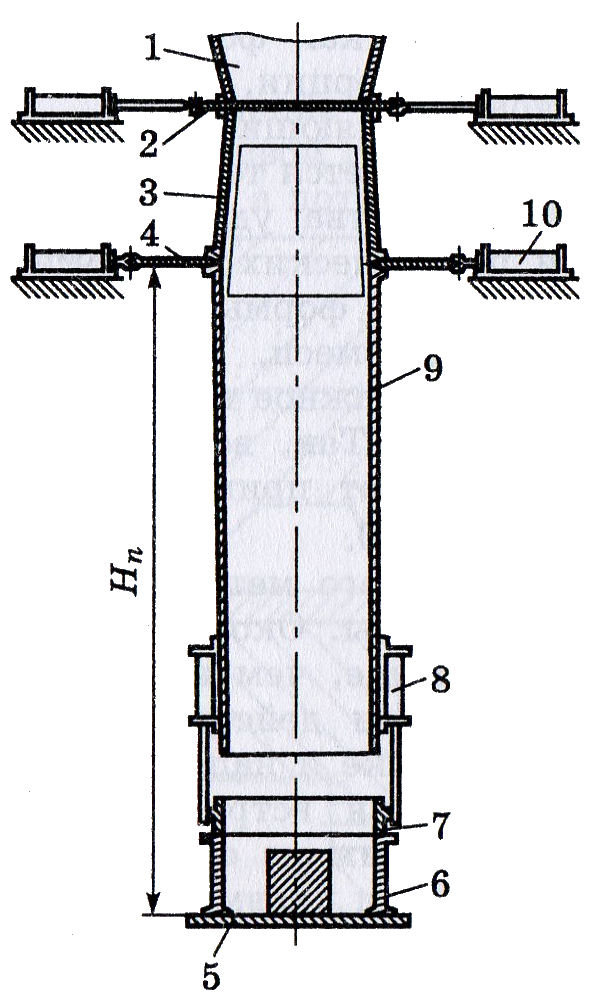

Рис.8-72 [11,c.141]

1-бункер;2,4-шиберные затворы;3-дозатор;5-подмодельная плита; 6-опока; 7-наполнительная рамка; 8-цилиндр прижима наполнительной рамки; 9-шахта

Рис.8-73 [5,c.168]

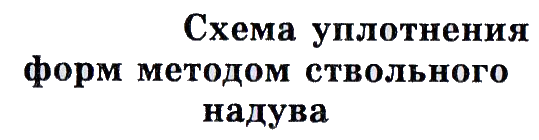

Рис.8-74 [5,c.174]

1-ресивер; 2-дозатор; 3-формовочная смесь; 4-ствол; 5-опока; 6-верхний торец ствола; 7-сетка; 8-воздушная коробка; 9-клапан

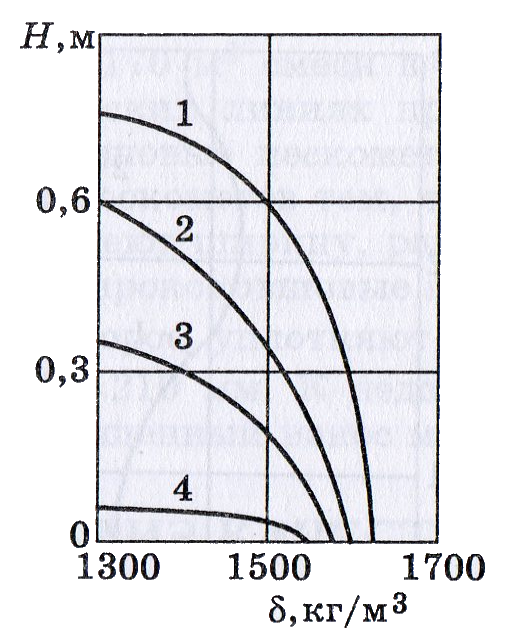

Рис.8-75 [2,c.128]

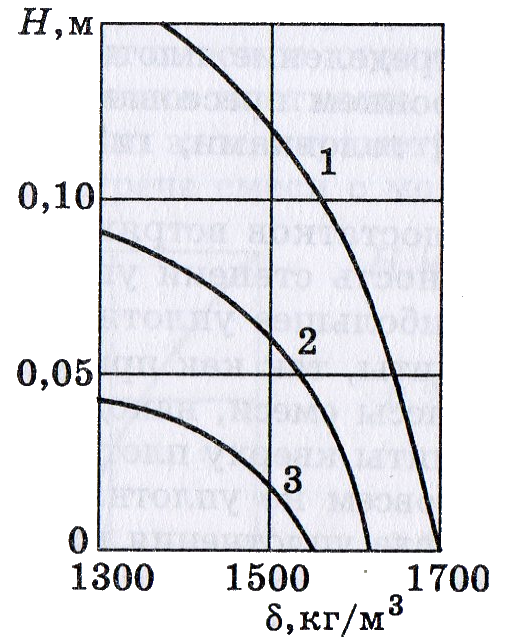

Рис.8-76 [5,c.170]

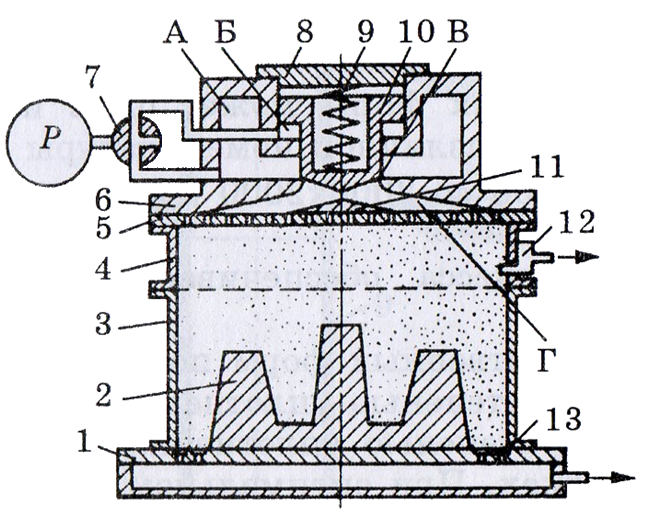

1-подмодельная плита; 2-модель; 3-опока; 4-наполнительная рамка; 5-рассекатель воздуха; 6-корпус; 7-распределитель давления; 8-крышка; 9-пружина; 10-клапан

Рис.8-77 [5,c.172]

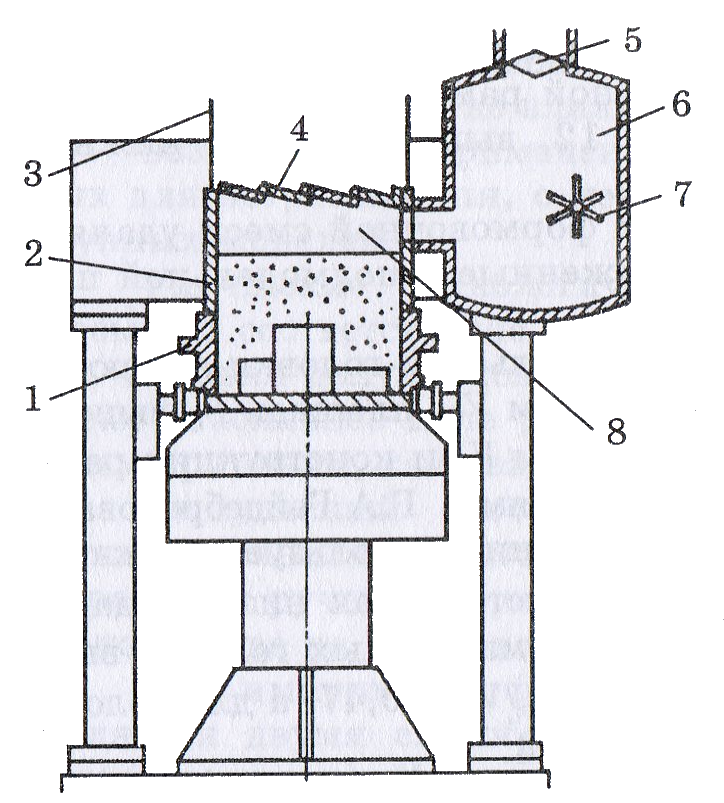

1-опока; 2-головка(наполнительная рамка); 3-бункер; 4-жалюзийный затвор; 5-клапан; 6-камера сгорания; 7-вентилятор; 8-основная камера

Рис.8-78 [5,c.278]

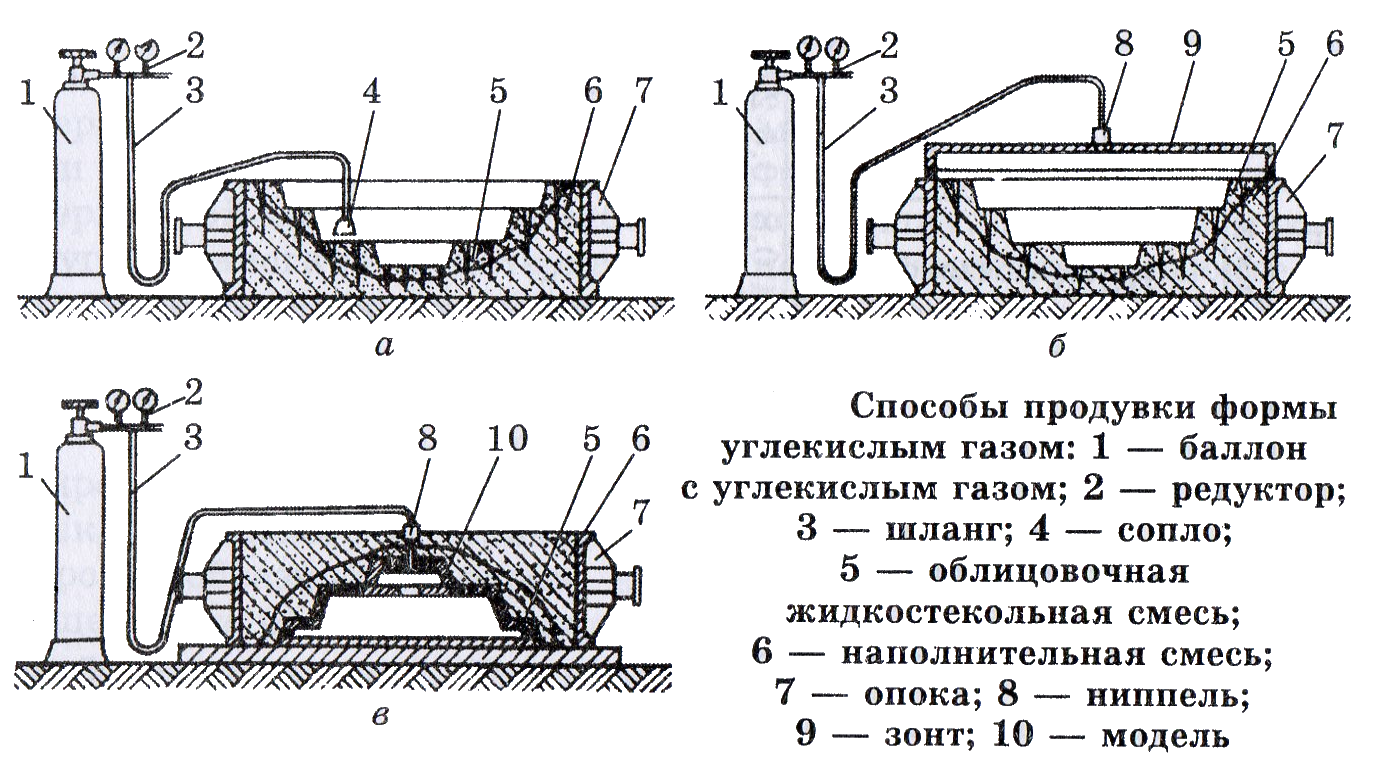

Изготовление форм из песчано-жидкостекольных смесей(псс) по со2 процессу

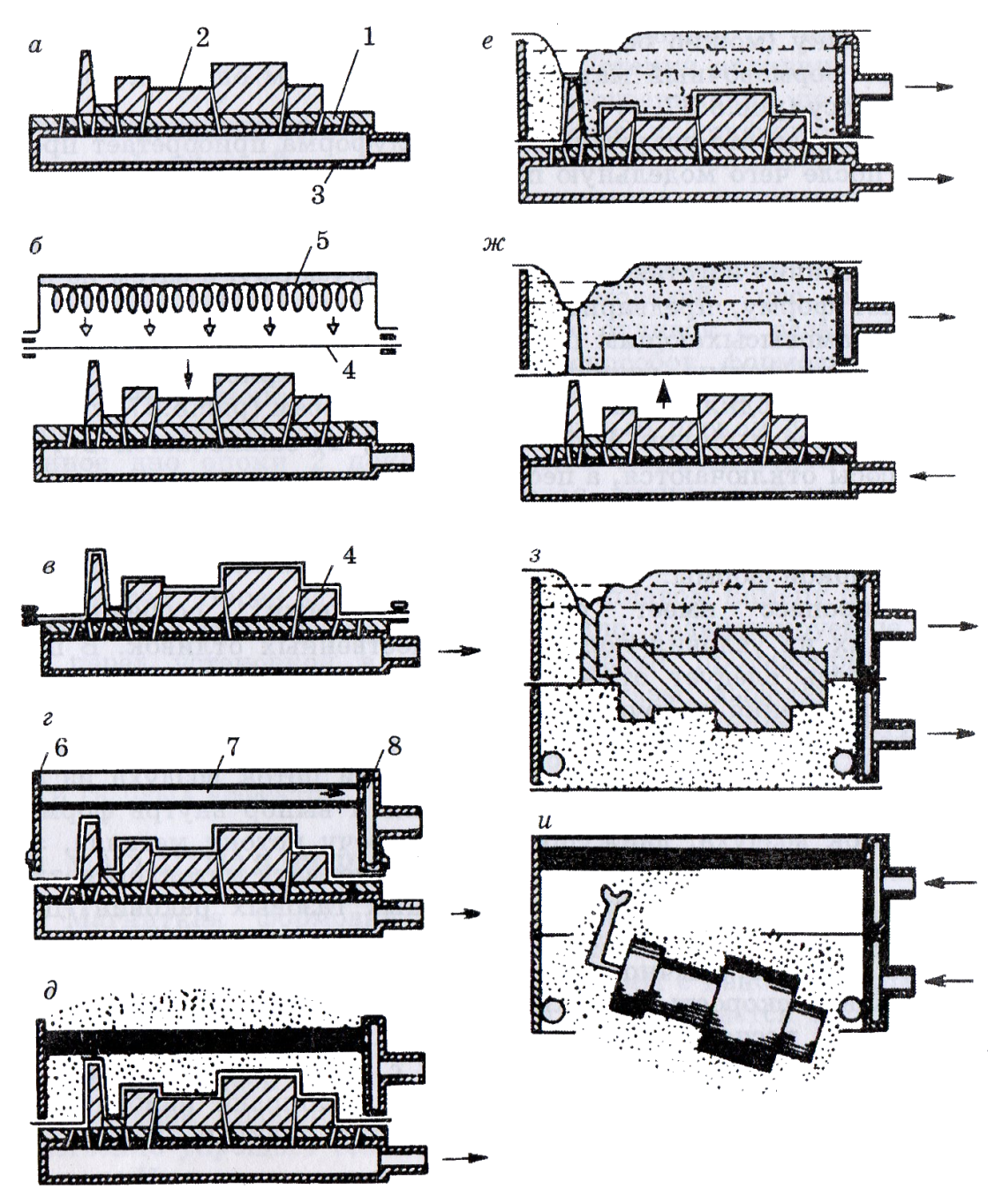

Рис.8-79 [5,c.191]

1-модельная плита; 2-модель 3-вакуумируемая камера;

4-синтетическая плёнка; 5-электронагреватель; 6-опока;

7-трубопровод; 8-коллектор устройства для вакуумирования

Рис.8-80 [5,c.193]

1-газифицируемая (пенополистироловая) модель;

2-опока с перфорированным дном;

3-формовочный песок;

4-газонепроницаемая плёнка;

5-камера;

6-трубопровод;

а-литниковый канал; б-отверстие для прибыли

Рис.8-81 [5,c.176]

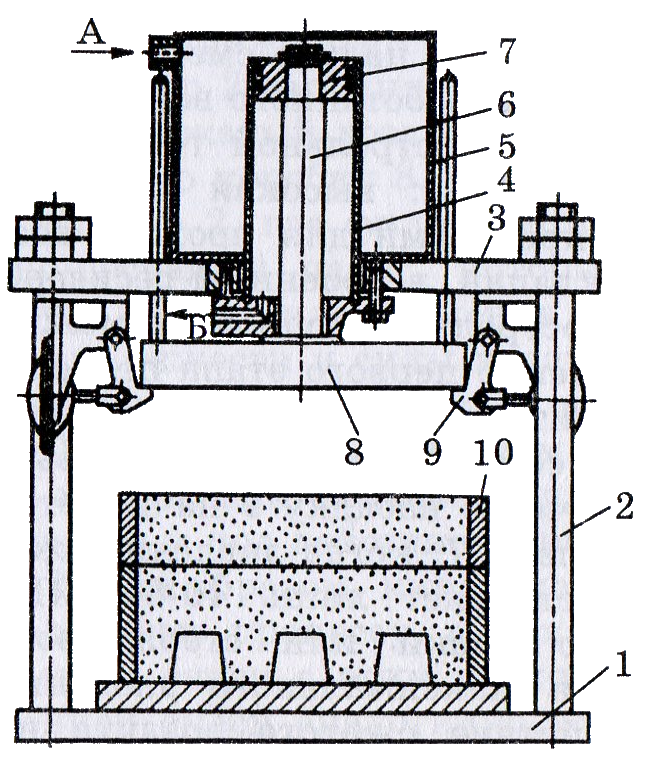

1-нижняя траверса; 2-колонны; 3-верхняя траверса; 4-рабочий цилиндр;5-ресивер; 6-шток; 7-пневмоцилиндр; 8-прессовая плита; 9-пневмозахваты; 10-наполнительная рамка

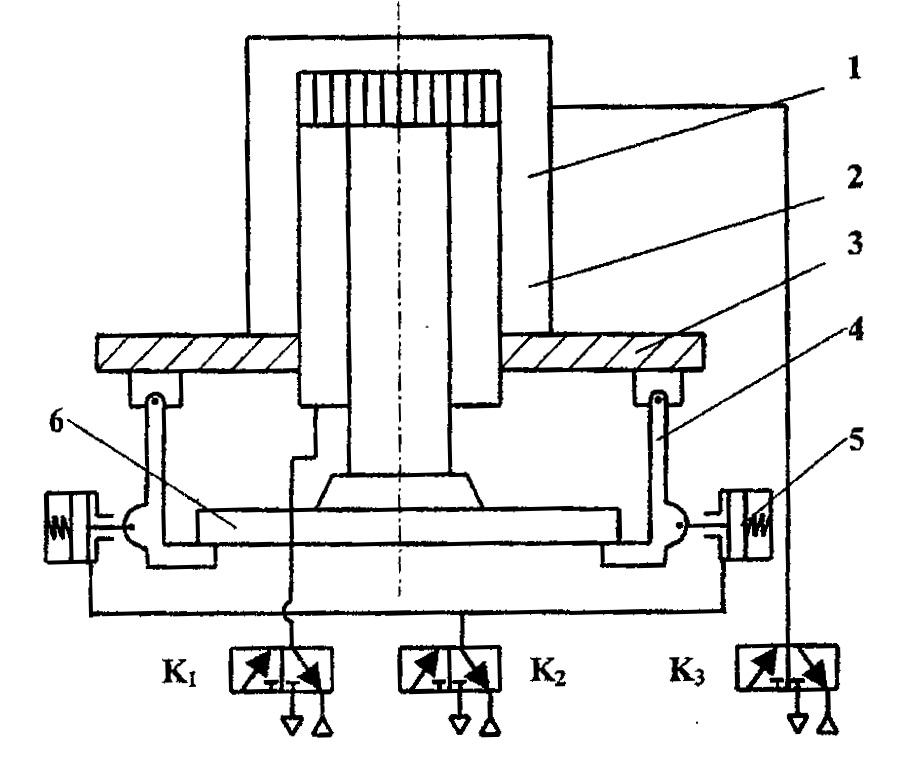

Рис.8-82 [9,c.199]

1-пневмоцилиндр; 2-ресивер; 3-верхняя траверса; 4-механический захват; 5-пневмопривод; 6-прессовая плита;

к₁, к₂, к₃ - переключатели;

Рис.8-83 [9,c.201]

1-управляющий цилиндр; 2-; 3-уплотнительное кольцо; 4-поршень; 5-рабочий цилиндр; 6-ресивер; 7-основание ресивера; 8-ударная плита; 9-цилиндр мультипликатора; 10-поршень мультипликатора; 11-штоковая полость мультипликатора

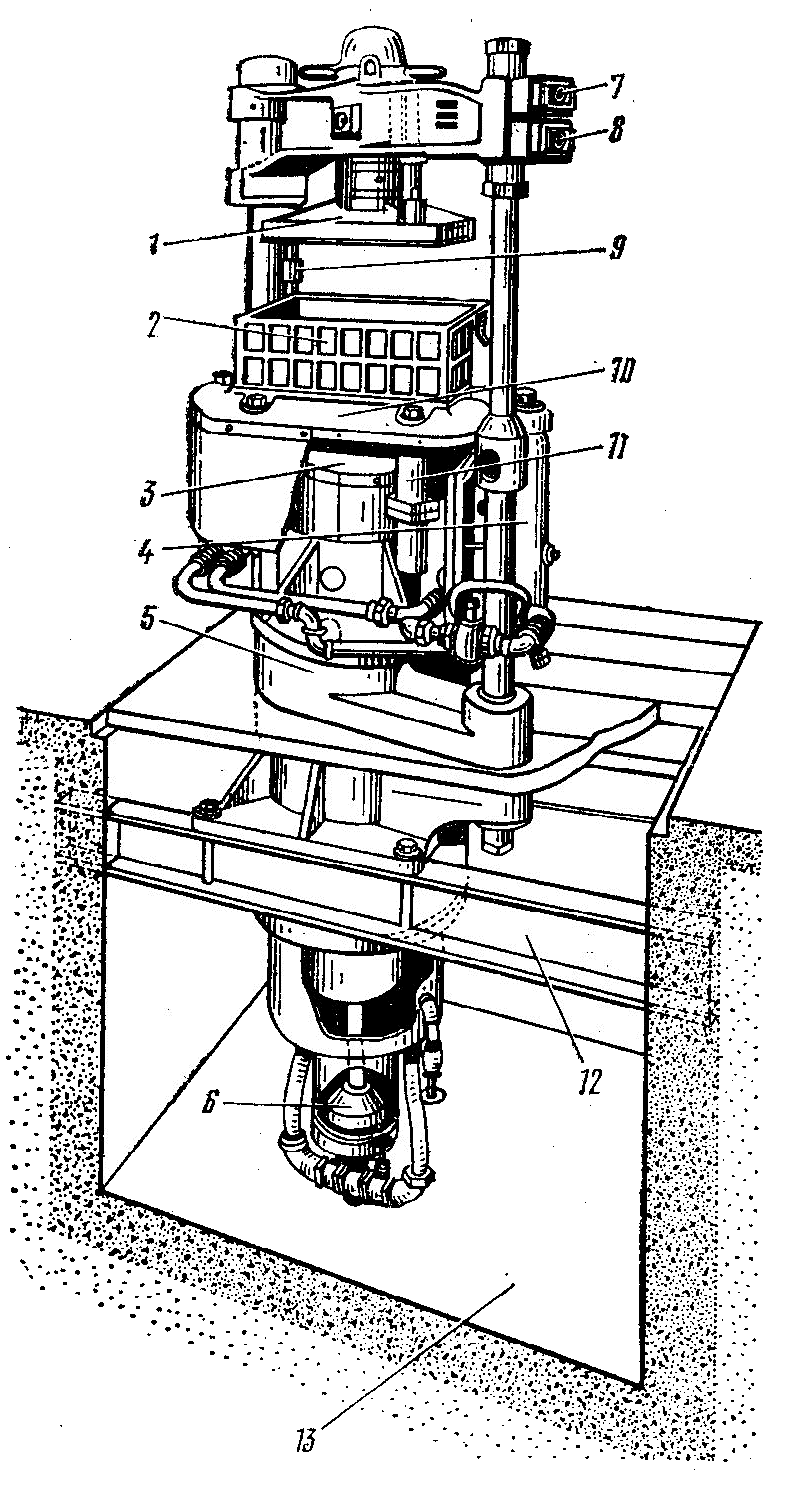

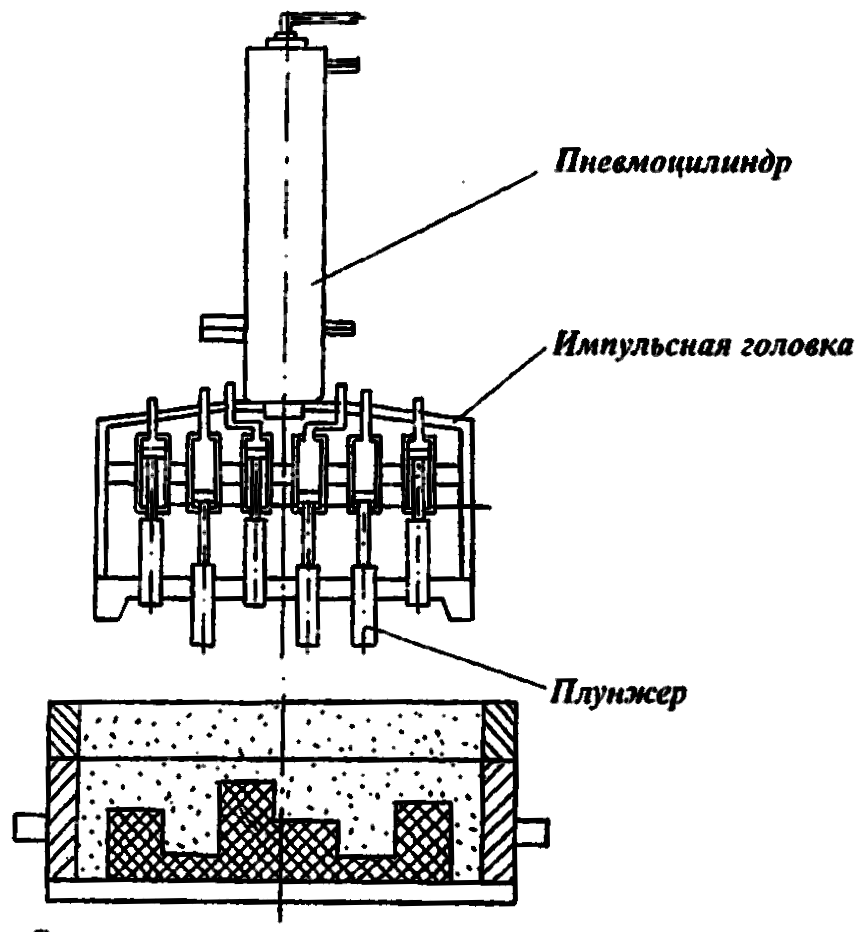

Рис.8-84 [9,c.203]

Рис.8-85 [5,c.194]

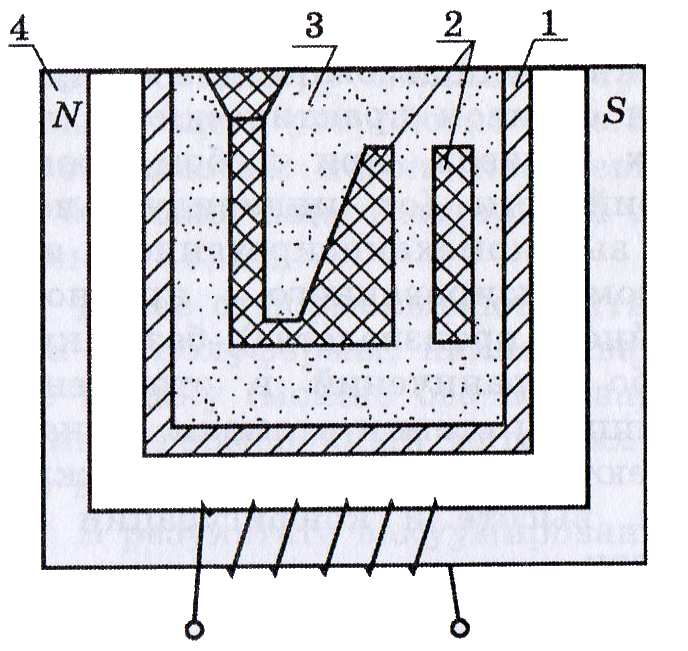

1-контейнер-опока; 2-модель из пенополистирола; 3-ферромагнитный формовочный материал; 4-электромагнит

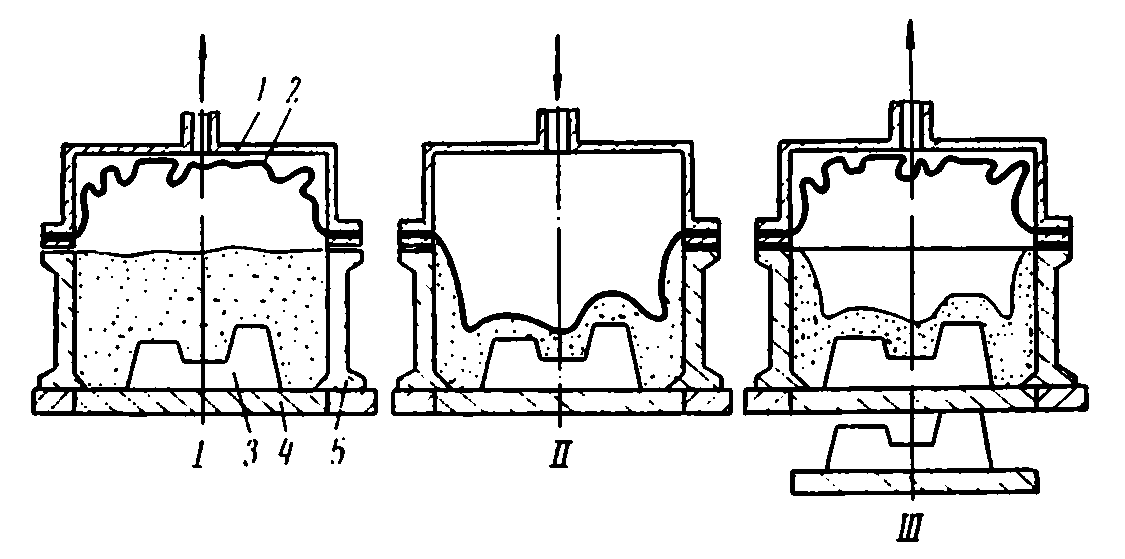

Рис.8-86 [11,c.142]

Рис.8-87 [5,c.196]

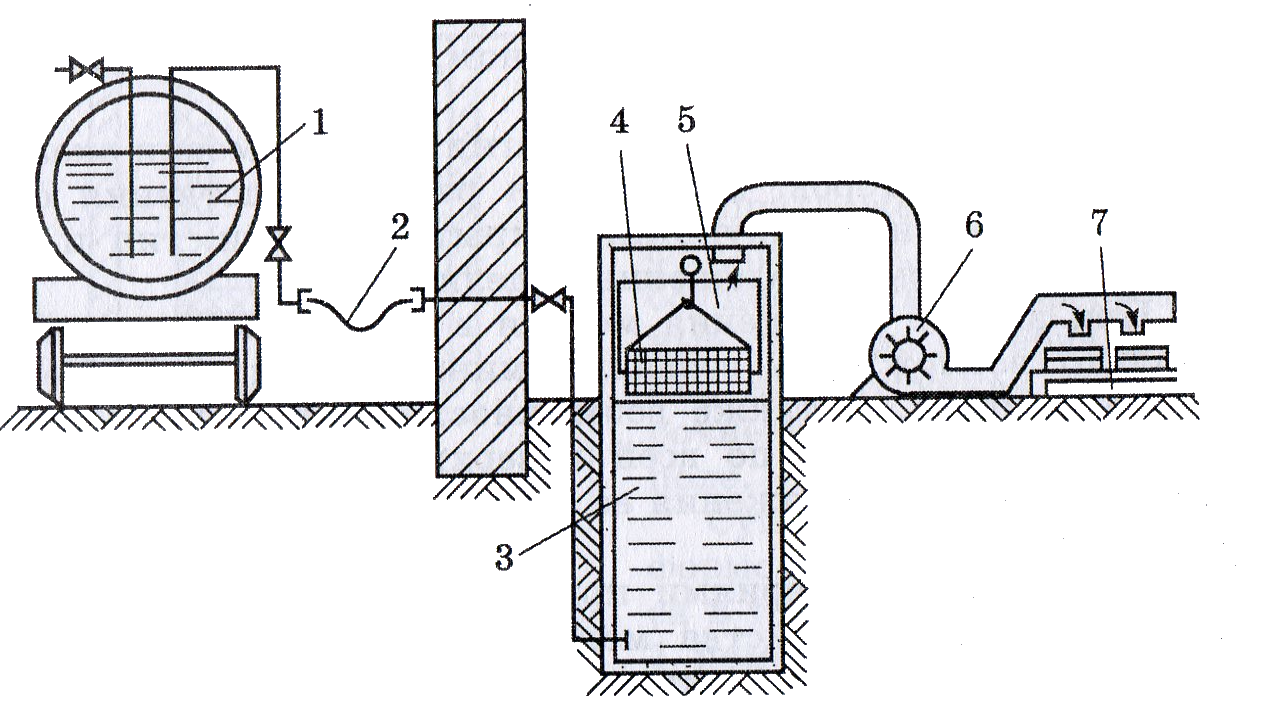

Схема оборудования для изготовления форм,снятых с модельных плит,замораживанием:

передвижная изотермическая ёмкость с жидким азотом; 2-металлорукав; 3-теплоизолированный бак; 4-форма; 5-загрузочное окно; 6-вентилятор; 7-стеллаж для собранных форм

Рис.8-88 [5,c.197]

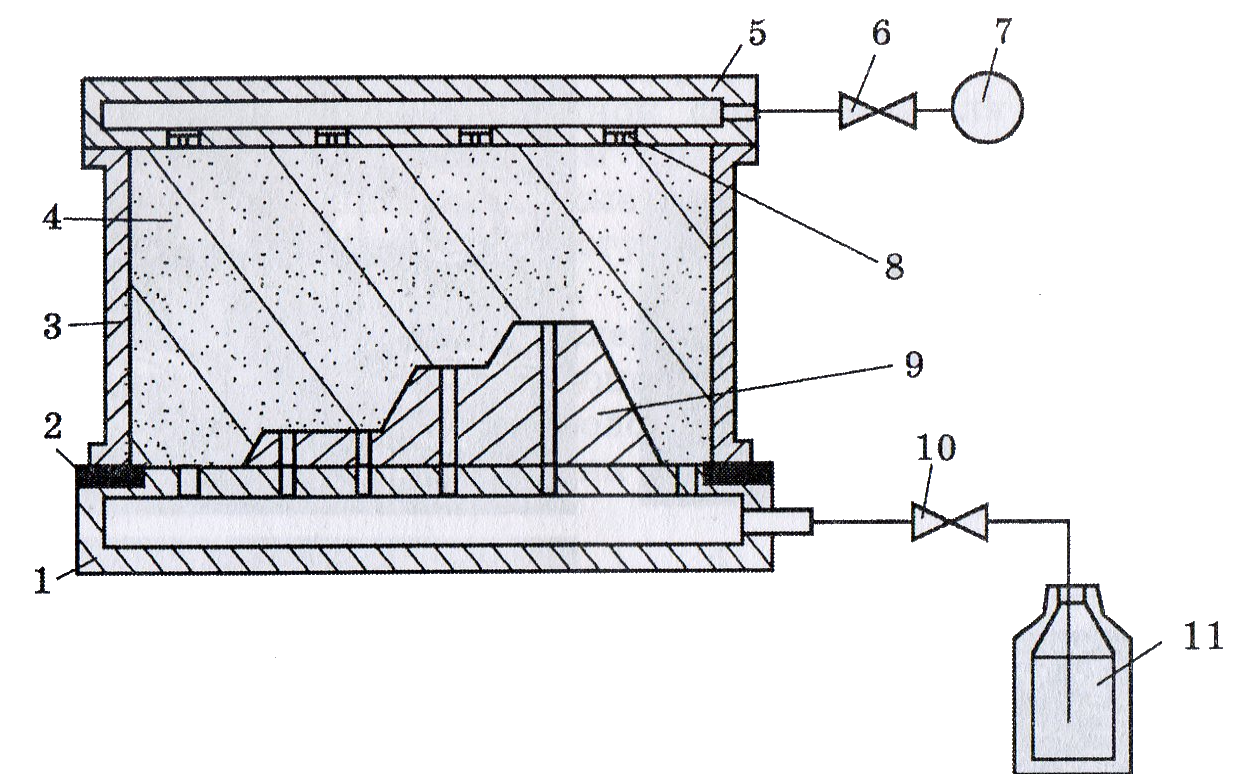

Схема изготовления форм, не снимая их с модельной плиты, замораживанием:

1-пустотелая термоизоляционная подмодельная плита с вертикальными каналами; 2-пркладки; 3-опока; 4-увлажнённая песчаная масса; 5-коллектор; 6,10-вентили; 7-вакуумный насос; 8-венты; 9-модель с каналами
