3. Основные параметры двигательных установок ракет

К числу основных параметров двигательных установок относятся:

- сила тяги;

- удельная тяга;

- коэффициент весового совершенства.

Силой тяги Pт называется равнодействующая сил давления газов, рас­пределенная по всей внутренней поверхности камеры сгорания двигателя:

где М*- секундный расход газов, кг/с; wа -скорость истечения газов в выход­ном сечении сопла, м/с (может достигать 3000 м/с); Sa - площадь выходного

сечения, см2 (обычно составляет 10... 20 см2); рa -давление газов в выход­ном сечении сопла, Па; р - давление окружающей среды, Па.

В ракетах ВМФ применяются двигатели с тягой 5000 .400 000 Н. Одна и та же тяга может быть создана при различном расходе топлива, поэтому со­вершенство двигателя и эффективность его работы оценивают удельной тягой

которая составляет 3000...4000 м/с.

Коэффициентом весового совершенства двигателя альфа дв называют отно­шение массы двигателя m дв к массе топлива mт, располагаемого на ракете:

Этот коэффициент лежит в пределах 0,1... 0,2.

Комплексы баллистических ракет

1. Назначение и состав комплексов бр

БР предназначены для уничтожения:

- важных военно-промышленных и административно-политических цен­тров противника;

- военно-морских, военно-воздушных и ракетных баз;

- портов, крупных промышленных объектов.

БР являются стратегическим оружием. Их носителями являются атомные и дизельные ПЛ. Количество БР на ПЛ 12...24. Старт ракет осуществляется с глубины 40...60 м, что обеспечивает скрытность их применения.

Комплексы БР включают в себя:

- боекомплект управляемых ракет;

- пусковые установки (шахты по числу ракет);

-систему управления, состоящую из корабельных и бортовых приборов. Комплексы БР организационно относятся к ракетной боевой части ПЛ БЧ-2.

2. Основы устройства бр и их пусковых установок

Схема управляющей БР (УБР) представлена на рис. 2.1, а. Головная часть ракеты - отделяющаяся. В ней располагаются боевая часть и бортовые приборы управления. Боевая часть - ядерная (ЯБЧ). Она может быть моноблочной или разделяющейся. Разделяющиеся части бывают как ненаводящимися, так и самонаводящимися.

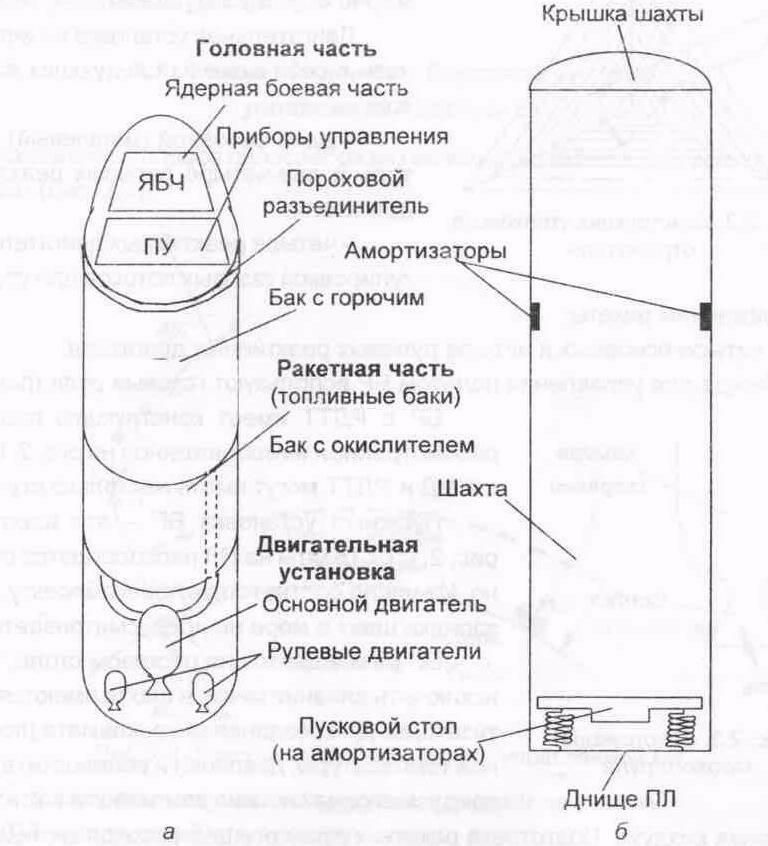

Рис. 2.1. Конструкция: а - УБР с ЖРД; б - пусковой установки

Среди этих частей могут находиться несколько ложных - раскрывающиеся уголковые отражатели радиоволн (рис. 2.2). Они, имея небольшие размеры, обладают такой же отражающей способностью, как и отдельные боевые части. Это объясняется тем, что радиоволны, созданные радиолокатором и достиг­шие уголкового отражателя, не рассеиваются им, а отражаются в ту же сторо­ну, с которой они пришли. В результате этого на экране радиолокатора возни­кают отметки, равноценные отметкам, создаваемым при отражении от реаль­ных целей.

Тротиловый эквивалент ЯБЧ может иметь пределы от 0,1 до нескольких мегатонн. Пороховой разъединитель обеспечивает отделение головной части ракеты от ракетной. Топливные баки (с горючим и окислителем) составляют при­мерно 80% массы ракеты.

Двигательная установка может вклю­чать в себя один из следующих вариан­тов:

Рис. 2.2. Конструкция уголкового отражателя

- один основной (маршевый) двига­тель и два-четыре рулевых реактивных двигателя;

- четыре реактивных двигателя с ре­гулировкой газовых потоков для управле­ния движением ракеты;

- четыре основных и четыре рулевых реактивных двигателя. Иногда для управления полетом БР используют газовые рули (рис. 2.3).

БР с РДТТ имеет конструкцию подобную рассмотренной и изображенной на рис. 2.1, а. БР с ЖРД и РДТТ могут иметь несколько ступеней.

Пусковая установка БР - это шахта (см. рис. 2.1, б). Шахты на ПЛ располагаются поборт-но. Их число соответствует боекомплекту. Пере­зарядка шахт в море не предусматривается.

БР размещается на пусковом столе. Чтобы исключить влияние качки, в шахте имеются амор­тизаторы. Для создания микроклимата (постоян­ной температуры, давления и влажности) в шахте предусмотрена система вентиляции и кондицио­нирования воздуха. Подготовка ракеты к пуску осуществляется системой об­служивания и контроля. Выравнивание давления в шахте с давлением воды на глубине пуска БР производится системой заполнения водой, а после пуска -системой осушения. Для открывания крышки шахты предусмотрен специаль­ный механизм. Ликвидация аварийных ситуаций осуществляется системами орошения и затопления шахты.

Запуск БР предполагает «мокрый» или «сухой» старты. В первом случае ПЛ всплывает на глубину старта. Шахта заполняется водой. Выравнивается давление. Открывается крышка. Осуществляется пуск ракеты. Во втором слу­чае ПЛ всплывает на глубину старта. Шахта заполняется газом (воздухом) под давлением, равным давлению воды. Открывается крышка. Под крышкой нахо­дится эластичная мембрана. Ракета выталкивается из шахты пневматическим или пороховым устройством и разрывает мембрану. При этом ракета движется в воде в газовой оболочке. При достижении ракетой поверхности воды вклю­чатся ее реактивный двигатель.
