3. Общие сведения о бортовой системе управления полетом зур

О траекториях полета ЗУР разговор шел в 1.3. Напомним: для наведения ЗУР могут быть применены две комбинированные системы управления, АУ+СН и АУ+ТУ. Поскольку о первой из них говорилось в 3.3, то остановимся на вто­рой (рис. 4.2).

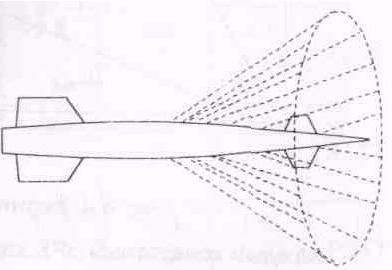

Рис. 4.3. Характер разлета осколков боевой части ЗУР

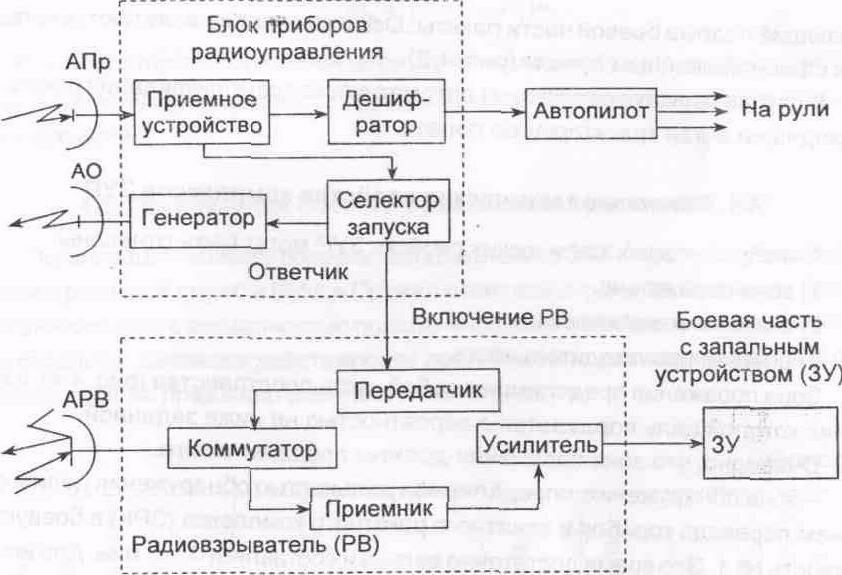

Рис. 4.2. Структурная схема бортовой системы управления и подрыва ЗУР, включающей в себя автопилот и систему телеуправления

Автопилот, не имеющий высотомеров, выполняет следующие функции:

- стабилизирует ракету на стартовом участке только по углу крена ф;

- стабилизирует ракету в полете по углам тангажа 9, рыскания ф и кре на (р.

Радиокомандная (как показано на рис. 4.2) система ТУ обеспечивает:

- включение системы ТУ;

- управление полетом ракеты;

- включение электронной схемы радиовзрывателя.

На расстоянии 200... 300 м от цели по каналу ТУ на ракету поступает ко­манда включения радиовзрывателя. При этом на последний, представляющий собой активную мини-РЛС, подается пи­тание. Она начинает излучать в сторону цели и получать отраженные от нее ра­диосигналы. На дистанции до цели 25... 30м, что определяется временем между излучением и получением отраженного сигнала, радиовзрыватель вырабатывает электрический импульс, вызывающий подрыв боевой части ракеты. Осколки заряда разлетаются кольце­вым сфокусированным пучком (рис. 4.3).

В случае промаха происходит автоматическая самоликвидация ракеты на нисходящей ветви траектории ее полета.

4. Основные тактические свойства комплексов зур

К числу основных тактических свойств ЗУР могут быть отнесены:

1) зона поражения;

2) огневые возможности;

3) огневая производительность.

Зона поражения представляет собой часть пространства (рис. 4.4), в пре­делах которой цель поражается с вероятностью не ниже заданной. Очевидно, что зоне поражения должны предшествовать:

- зона обнаружения, определяемая дальностью обнаружения цели и вре­менем перевода корабля и зенитного ракетного комплекса (ЗРК) в боевую го­товность № 1. Это время достаточно велико и составляет 3... 5 мин. Для его со­кращения в ВМФ создана система оповещения кораблей о действиях против­ника. Кроме того, часть корабельных средств ПВО в военное время постоянно держится в боевой готовности № 1;

- зона целеуказания, определяемая временем, затрачиваемым на пере­дачу данных о координатах обнаруженной цели от средств обнаружения на РЛС ее сопровождения. Это время измеряется секундами;

- зона пуска, определяемая временем полета ЗУР до цели,

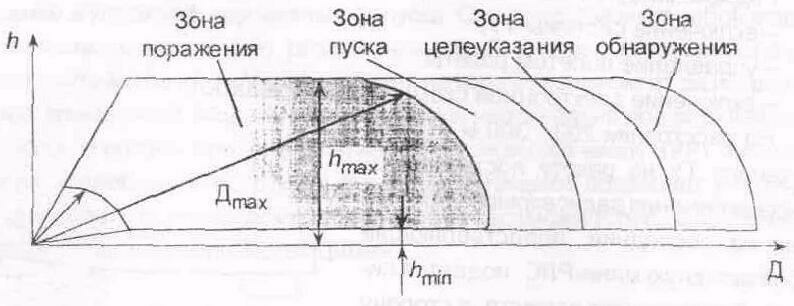

Рис 4.4. Вертикальная зона поражения ЗУР

Каждый конкретный ЗРК характеризуется своей зоной поражения. Огневые возможности ЗУР отражают вероятность поражения целей. Счи­тается, что вероятность поражения КР одной ЗУР составляет 0.5, а самолета -0,7. При стрельбе несколькими ракетами вероятность поражения цели Рц рас­считывается следующим образом:

где Р1 - вероятность поражения цели одной ракетой; n - число рэкет. Огневая производительность комплекса определяется количеством пусков ракет в еди­ницу времени.
