34. Поведение продуктов деления в первом контуре.

35.Процессы в ЗО при тяжелых авариях с расплавлением а.з.

Нагрузка на 30 вызывается первоначально воздействием выброшенного из реактора пара, позднее — остаточным тепловыделением вышедших продуктов деления. Повышенное давление создается неконденсирующимися газами — Н₂ , СО, С0₂. Тепловое воздействие на первый контур начинается в процессе оголения и разогрева активной зоны; тепло подводится к конструкциям вне зоны и верхней части корпуса реактора от активной зоны потоками горячего пара и водорода, циркулирующими за счет естественной циркуляции. Этот процесс в PWR способен передать значительное количество тепла к поверхностям первого контура и 30 и является возможной причиной термического разрушения.

Водород, образовавшийся при аварии, может загореться в ЗО, как это случилось на ТМА, или даже сдетонировать, как на АЭС «Фукусима-1», что приведет к более тяжелым последствиям из-за образования ударной волны большого избыточного давления и высокой температуры.

Паровые взрывы в результате взаимодействия фрагментов и расплава зоны с водой также являются потенциальным источником разгерметизации ЗО (авария на ЧАЭС).

------------------------------------------------------------------------------------------------------------------

36.Основные процессы в корпусе реактора при тяжелых авариях с расплавлением а.з

---------------------------------------------------------------------------------------------------------------------

37. Причина и последствия аварии на АЭС в Уиндскейле .

38. Причина и последствия аварии на ТМІ.Ликвидация последствий.

39. Причина и последствия аварии на Чернобыльской АЭС.ЛПА

40.Причина и последствия аварии на АЭС «Фукусима-1»ЛПА

---------------------------------------------------------------------------------------------------------------------

41.Суть метода «деревьев событий». Его назначение.

Деревья событий являются графическими моделями,которые упорядочивают и отображают события протекания аварии (выполнение функций безопасности или работу систем) согласно требованиям по ослаблению исходных событий.Они показывают как среагируют системы АЭС на рассматриваемое исходное событие,будут ли выполнены при этом функции безопасности,условия безопасной эксплуатации и что произойдет в итоге,как отразится исходное событие на состоянии АЭС.

Назначение :_____________________________________________________________

---------------------------------------------------------------------------------------------------------------------

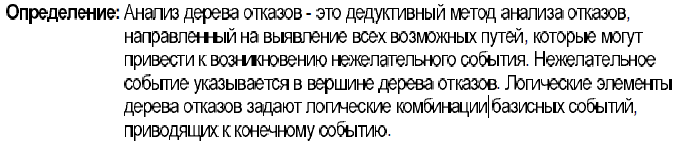

42.Суть метода «дерево отказов».Его назначение.

Назначение

- анализ ориентируется на нахождение отказов;

- позволяет показать в явном виде ненадежные места;

- обеспечивается графикой и представляет наглядный материал для той части работников, которые принимают участие в обслуживании системы;

- дает возможность выполнять качественный или количественный анализ надежности системы;

- метод позволяет специалистам поочередно сосредотачиваться на отдельных конкретных отказах системы;

- обеспечивает глубокое представление о поведении системы и проникновение в процесс ее работы;

- являются средством общения специалистов, поскольку они представлены в четкой наглядной форме;

- помогает дедуктивно выявлять отказы;

- дает конструкторам, пользователям и руководителям возможность наглядного обоснования конструктивных изменений или установления степени соответствия конструкции системы заданным требованиям и анализа компромиссных решений;

- облегчает анализ надежности сложных систем.

43.Система аварийного останова реактора ВВЭР.

Аварийный останов реактора осуществляется введением в активную зону рабочих органов СУЗ, каждый из которых представляет собой пучок стержней. Управляются рабочие органы электромагнитным шаговым приводом.( Эффективность рабочих органов (выполняющих функцию A3) выбирается из условия, чтобы их суммарная реактивность без одного, наиболее эффективного, с запасом не менее 20% была достаточна для компенсации эффектов реактивности, связанных с изменением мощности от 100% до нуля, и обеспечения начальной подкритичности 0,01. При последующем расхолаживании реактор поддерживается в подкритическом состоянии введением в теплоноситель первого контура раствора борной кислоты. Суммарная эффективность органов регулирования составляет при 20° С около 6%)

---------------------------------------------------------------------------------------------------------------------

44.Система аварийного охлаждения а.з. реактора ВВЭР – 1000

САОЗ предназначена для охлаждения активной зоны в условиях аварии с потерей теплоносителя первого контура и состоит из трех подсистем: системы пассивного впрыска с гидроаккумуляторами, системы активного впрыска с насосами высокого давления и системы активного впрыска с насосами низкого давления.

---------------------------------------------------------------------------------------------------------------------

45.Локализирующие системы безопасности реактора ВВЭР – 1000.

Для АЭС с ВВЭР-1000 локализация продуктов деления при МПА обеспечивается защитной оболочкой (которая включает все помещения главного циркуляционного контура, реакторный зал и рассчитана на полное давление, возникающее при истечении всего теплоносителя (0,49 МПа)).

Защитная оболочка выполнена из предварительно напряженного железобетона с внутренней облицовкой.

Сводный объем под оболочкой составляет около 60 000 м³. В ЗО смонтированы вентиляционная установка и бассейн перегрузки топлива. Трубопроводные и кабельные связи между оборудованием, расположенным внутри ЗО и вне ее, осуществляются через герметичные трубные и кабельные проходки специальной конструкции. Снижение давления и соответственно уменьшение утечки радиоактивных продуктов за пределы ЗО обеспечиваются спринклерной системой. Для выведения радиоактивных продуктов из атмосферы ЗО в распыляемую воду добавляются химические вещества.

На трубопроводах, связывающих ЗО с внешними системами, предусматривается установка последовательно трех быстродействующих пневмоклапанов, каждый из которых управляется своей системой воздуха высокого давления и обеспечивает изоляцию объема под ЗО от окружающей среды.

---------------------------------------------------------------------------------------------------------------------

46.Аварийные режимы.

- Выброс рабочего органа СУЗ. (Выброс рабочего органа потенциально возможен при разгерметизации чехла привода СУЗ)

- Нарушение расхода теплоносителя первого контура.( Снижение расхода теплоносителя может произойти при выходе из строя одного или нескольких ГЦН из-за отказов собственно насосов, системы электроснабжения или ошибочных действий персонала.)

- Потеря электропитания собственных нужд АЭС (возникает при потере внешнего электроснабжения и отключении станционных турбогенераторов. По сигналу обесточивания собственных нужд происходит срабатывание A3 реактора.)

------------------------------------------------------------------------------------------------------------------------------------------------------------

47.Детерминистический анализ безопасности. Достоинства и недостатки

- Это анализ, устанавливающий причинно-следственные связи, использующие единичные численные значения для ключевых параметров и приводящие в результате к единой величине (критерию оценки).

Достоинства :

1. все аспекты безопасности расматриваются в явном виде (резервируемость, физифеское разделение и т.д)

2. применяется консервативный подход (в основном, для анализа проектных аварий), который удостоверяет наличие запаса по безопасности в аварийных условиях

3. действия персонала рассматриваются в качестве отдельного вопроса, что обеспечивает определение требований для поддержки надежного выполнения действий персонала.

Недостатки :

1. вопросы безопасности рассматриваются отдельно, что может вести к избыточным требованиям для некоторых из них;

2. ряд вопросов безопасности, прежде всего связанных с взаимозависимостями систем, оборудования и зависимостями действий персонала, может быть не рассмотрен;

3. неопределенности не анализируются систематически.

---------------------------------------------------------------------------------------------------------------------

48.Вероятностный анализ безопасности. Уровни ВАБ. Достоинства и недостатки

- Вероятностный анализ безопасности – системный анализ безопасности , в процессе которого разрабатываются вероятностные модели и определяются значения вероятностных показателей безопасности, и результаты которого используются для качественных и количественных оценок уровня безопасности и выработки решений при проектировании и эксплуатации блока АС.

---------------------------------------------------------------------------------------------------------------------

49.Что такое «отказы по общей причине».

-Это отказы нескольких элементов в одной или разных системах, возникающие в результате одного внутреннего или внешнего воздействия, отказа устройства или ошибки человека в процессе создания или эксплуатации систем.

---------------------------------------------------------------------------------------------------------------------

50.Классификация отказов.

- Отказы, обусловленные внешним или внутренним воздействием

1. Внешние ( землетрясение, падение самолета, ударная волна, молния)

2. Внутренние воздействия: пожар, взрыв газа, воздействие пара и горячей воды, воздействие летящих предметов, гидравлический удар в контуре, колебания трубы после разрыва, скачки тока или напряжения, разрушение строительных конструкций.

-Структурно-функциональные отказы

1. Отказ системы (элемента), от которой зависит функционирование рассматриваемых систем (элементов), например управляющей или обеспечивающей системы.

- Отказы общего вида.

2. недостаточная эффективность системы из-за недостаточных знаний о процессах в установке; ошибка в конструкции, в том числе несогласованность в работе узлов; использование материалов недостаточного качества, несоответствие заданным показателям долговечности; ошибка в технической документации; ошибка в изготовлении.

- Отказы вследствие ошибок персонала

3. Общность способов наладки, калибровки приборов, технического обслуживания, проверки работоспособности, ремонта, управления системами: ошибки при монтаже, недостатки инструкции или организации работ, ошибки персонала при проведении работ (неправильные действия или пропуск действий).

--------------------------------------------------------------------------------------------------------------------51.Примеры отказов по общей причине .

- В качестве, примера отказа по общей причине укажем отказ двух каналов аварийной подпитки ПГ при автоматическом их включении во время известной аварии на АЭС «Три-Майл-Айленд», когда оказались ошибочно закрытыми задвижки в указанных каналах.

- На одной из АЭС во время моделирования потери внешнего электропитания не сработало автоматическое включение четырех дизель-генераторов. По предварительным данным, отказ обусловлен неправильной установкой переключателей, расположенных вне пульта управления. На Чернобыльской АЭС имела место блокировка ряда систем безопасности из-за принятия персоналом неправильного решения в нарушение регламента.
