2 Расчеты к архитектурно-конструктивной части.

2.1. Расчет глубины заложения фундамента.

Для определения глубины заложения фундамента необходимо определить нормативную и расчетную глубину промерзания грунта. Нормативную глубину промерзания грунта d_fn следует определять по формуле, м:

,

где d₀ - величина, принимаемая равной, м, для суглинков и глин - 0,23. М_t - безразмерный коэффициент, численно равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в Астане, равный М_t = 64,4. Таким образом мы получаем величину d_fh = 1,846.

,

Далее нам необходимо вычислить расчетную глубину промерзания грунта , где - коэффициент, учитывающий влияние теплового режима здания. При средней температуре внутри здания 20 градусов Цельсия = 0,5. Отсюда d_f =0,9229 м.^[1]

Глубина заложения фундамента должна быть не менее расчетной глубины промерзания грунта. Исходя из этого глубина заложения фундамента будет взята 1м.

Возвышение фундамента над уровнем земли необходимо взять 0,5 м, для того что бы избежать разрушения кирпичной стены в результате дождей.

Таким образом мы получаем высоту фундамента 1,5 м. Фундамент будет состоять из фундаментных подушек высотой 300 мм, двух уровней фундаментных блоков высотой 600 мм, что в сумме дает 1,5 м высоты фундамента.

2.2. Расчет лестницы

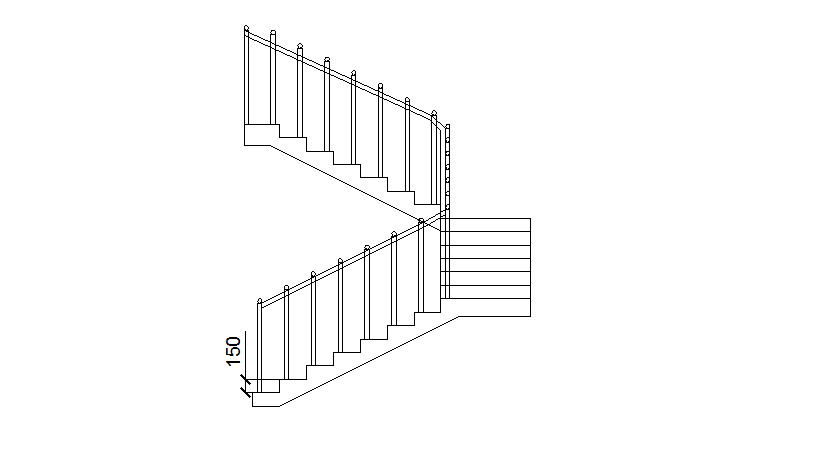

В проекте принята двухмаршевая лестница. Высота этажа – 3 м. Исходя из высоты этажа, равной 2,700 метра рассчитываем требуемое количество подъемов (подступенков), необходимые для подъема на отметку 2,700 м относительно уровня чистого пола 1-го этажа. Исходя из предварительного расчета принимаем высоту подступенка равным 150мм, следовательно n = 2700/150 = 19 подъемов.

Учитывая вертикальную проекцию лестничной клетки и требования ГОСТ 23120-78 (величина среднего человека равна 450-600 мм, следовательно сумма размеров ступени и подступенка не должна превышать 600 мм), находим размер ступени в плане (h=150 мм высота подступенка) b=600-2*150= 300 мм. Следовательно, окончательно принимаем размеры ступеней следующими: высота ступени – 150 мм, длина ступени – 300мм.

Уклон определяем по формуле :

i= tgα=h/b

i=150/300=0.5

Уклон i не превышает нормативного i=1/1,25=0,8 по СНиП. Ширина марша принята 125мм.

3 Описание конструктивного решения.

3.1.Грунт.

Грунт, который служит основанием имеет достаточную несущую способность, малую и равномерную сжимаемость, трудно размывается и не подвергается выветриванию. Несущий слой грунта – это слой, который воспринимает нагрузку и передает ее на нижележащие подстилающие слои. По характеру передаваемых на фундаменты нагрузки, преобладающим является вертикальное сосредоточение нагрузок. Глубина заложения фундамента зависит от назначения и конструктивных особенностей, величины и характера нагрузок, действующих на основание, глубины заложения несущего слоя грунта, существующего и проектируемого рельефа местности, глубины промерзания и уровня грунтовых вод. Глубина заложения фундаментов исчисляется от поверхности планировки до бетонной подготовки под фундаментом. При выборе глубины заложения фундаментов малоэтажных жилых домов решающее значение имеет глубина промерзания грунтов и исключение промерзания пучинистых грунтов под подошвой фундамента. К пучинистым грунтам относятся пески мелкие и пылеватые, а также глинистые и крупноблочные с глинистым заполнителем, расположенные вблизи уровня грунтовых вод. Такие грунты при промораживании увеличиваются в объеме, а после оттаивания дают значительные осадки, что приводит к повреждению фундаментов. Расчетную глубину сезонного промерзания Н определяют по формуле из главы СНиП « Основания зданий и сооружений» Н=м_tH^H

Где H^H – нормативная глубина промерзания, м_t- коэффициент учитывающий влияние теплового режима здания на глубину промерзания грунта у фундаментов наружных стен и колонн.
