Министерство Образования и Науки Республики Казахстан Евразийский Национальный Университет имени л.Н. Гумилева. Курсовой проект № 1.
По дисциплине «Архитектура и строительные конструкции».
На тему: «Малоэтажный жилой дом».
Пояснительная записка.
Выполнил: студент гр. ТПГС-24
Жакешев С.Н.
Проверил: к.т.н., доцент
Цыгулев Д. В.
Астана 2013.
Содержание.
1.Архитектурная часть.
1.1.Исходные данные.
1.2. Описание генерального плана
1.3.Обьемно – планировочное решение
1.4.Отделка.
2. Расчеты к архитектурно-конструктивной части.
2.1. Расчет глубины заложения фундамента.
2.2. Расчет лестницы.
3. Описание конструктивного решения.
3.1. Грунт.
3.2. Фундамент.
3.3. Стены.
3.4. Полы.
3.5. Перегородки
3.6. Крыша, кровля, стропила.
3.7. Железобетонные плиты переурытия.
3.8. Отмостка.
3.9. Окна.
3.10. Двери.
4. Противопожарные меры безопасности.
5. Стандартизация.
1.1. Исходные данные.
Двухэтажный жилой дом в частном секторе г.Астана. Общая площадь – 212,5 м2, общая площадь слаживается из площади первого этажа по полу - 99 м2, второго этажа по полу – 106,1 м2 и площадью под маршем внутриквартирной лестницы 7,4 м2. Жилая площадь включает в себя гостиную, гостевую, три спальни, бойлерную комнаты. Жилая площадь – 123,6 м2. Жилая и общая площадь рассчитаны в соответствии с приложением 1 СНиПа РК 3.02-43-2007. Высота 1-го и 2-го этажа 3 м2 .Фундаменты – сборные ж/б. Наружные стены – кирпич. Перекрытия – ж/б плиты. Кровля – бесчердачная. Просторный загородный коттедж для постоянного проживания и отдыха семьи из 5-6 человек отвечает самым высоким требованиям, предъявляемым сегодня загородному жилью.
В этом доме удобно жить, отдыхать и принимать гостей. Пропорции здания создают ощущение сбалансированности и производят хорошее впечатление.
Внутренняя планировка дома имеет четкое зонирование помещений по этажам, в зависимости от их назначения и функциональности.

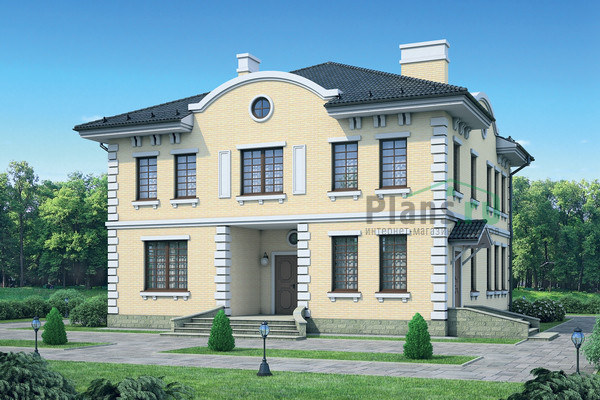

Фасад.
План 1-го этажа.

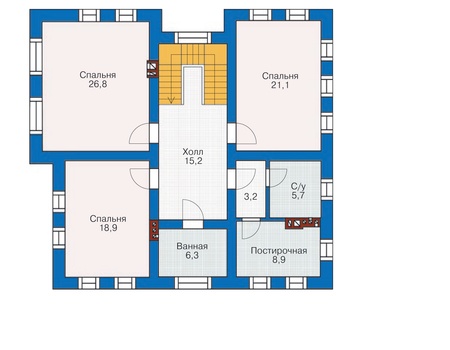

План 2-го этажа.
1.2. Описание генерального плана.
План участка вытянут с запада на восток, к югу проходит улица. С северо-востока участок окружает лес, а с запада - граничит с другим участком. Участок в плане в виде прямоугольника. Здание соответствует всем санитарно-гигиеническим требованиям. Здание удалено от дороги на 15 м, от соседнего участка на 10 м. Размер участка – 20 x 30 м. Въезд ориентирован с юга на север. Дом является "художественным центром" всего генплана. Согласно проекту все зоны располагаются вокруг дома. К востоку от дома расположены баня, летняя кухня; к югу гараж и поле. Посадка кустарников — хаотическая. Участок огражден металлическим забором высотой 2 м. С южной стороны расположен въезд. Для въезда на участок оборудованы широкие металлические ворота и покрытие брусчаткой. Все объекты участка имеют пути сообщения между собой (брусчатка).
Технико-экономические показатели по генеральному плану:
№ |
Наименование |
Значение |
1 |
Площадь участка |
1200 м2 |
2 |
Площадь застройки |
415 м2 |
3 |
Площадь озеленения |
440 м2 |
4 |
Площадь мощения |
345 м2 |
5 |
Коэф. использования территории |
63% |
6 |
Коэф. озеленения |
37% |
Экспликация зданий и сооружений по генеральному плану:
№ |
Наименование |
Кол. шт |
Площадь застройки м2 |
1 |
Жилой дом |
1 |
258 |
2 |
Гараж |
1 |
48 |
3 |
Баня |
1 |
25 |
4 |
Летняя кухня |
1 |
84 |
Ведомость элементов озеленения:
№ |
Наименование и виды насаждений |
Количество |
1 |
Яблони |
10 |
2 |
Кустарник смородины |
12 |
Покрытие:
Пешеходные дорожки – из брусчатки штучной толщиной 6 см на песчано-гравийном основании 15 см
