Расчёт оконечного усилителя

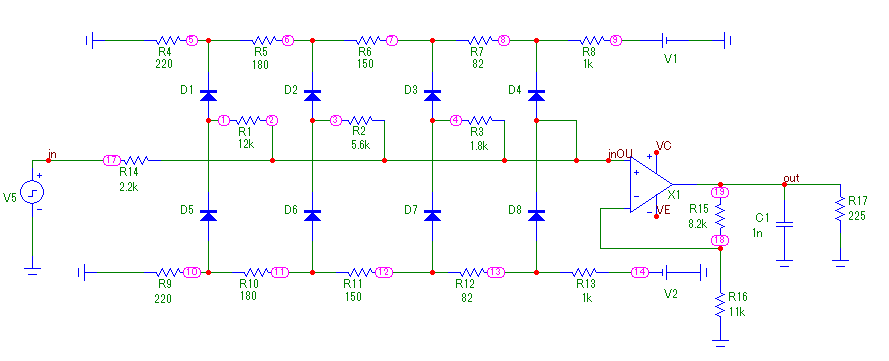

Рис.. Блок преобразователя в синусоидальный сигнал с оконечным усилителем с нагрузкой.

Задано: Rn=225 Ом, Um=12 B.

Для создания необходимого уровня напряжения необходимо поставить усилитель.

Выходное напряжение 5.569В.

1+R15/R16=12В/5.569В

Положим R15=8.2 кОм, тогда R16=11 кОм.

Выходной ток усилителя составит порядка 12 В/225 Ом=53мА. Выберем ОУ модели LF400C, допустимый выходной ток которого 600мА.
