2. Выбор способа производства работ

   1. Определение сроков строительства

В срок строительства входит:

• срезка растительного слоя;

• отсыпка тела плотины;

• уплотнение грунта катками;

• планировка откосов.

Общий срок строительства определяем согласно объему грунта в твердом теле.

(10)

где W_т  объем грунта в твердом теле, м³;

W  полный объем грунта в теле плотины;

К_уп  коэффициент остаточного разрыхления для песка по приложению 2 [1] К_уп=5%.

Принимаем общий срок строительства 17 месяцев. Отсюда срок возведения плотины:

(11)

где Т_д  директивный срок строительства, месяцев;

Т_общ  общий срок строительства, месяцев;

k_p  районный коэффициент равный 1,2

Перед началом отсыпки необходимо снять растительный слой. Принимаем, что растительный слой снимается с 1/3 всей площади и на этом участке начинается отсыпка, а бульдозер уходит дальше. Планировка откосов и посев трав производится в процессе возведения, однако окончательная планировка и посев трав выполняются по завершению отсыпки.

Отсюда срок отсыпки определяется как срок возведения без учета снятия растительного слоя, планировки и посева трав.

2. Выбор комплектов машин

В состав основных работ по возведению насыпной плотины входит:

• подготовка и разработка карьера;

• транспортировка грунта;

• отсыпка;

• разравнивание и уплотнение грунта.

Весь процесс должен быть полностью механизирован, то есть должен выполняться системой механизмов и транспортных средств, связанных между собой по производительности, основополагающей является производительность ведущей машины, в данном случае экскаватора, по ней подбираются самосвалы, бульдозеры, катки. Мы рассматриваем несколько комплектов механизмов для сравнения стоимости и продолжительности производства работ.

3. Определение производительности ведущей машины

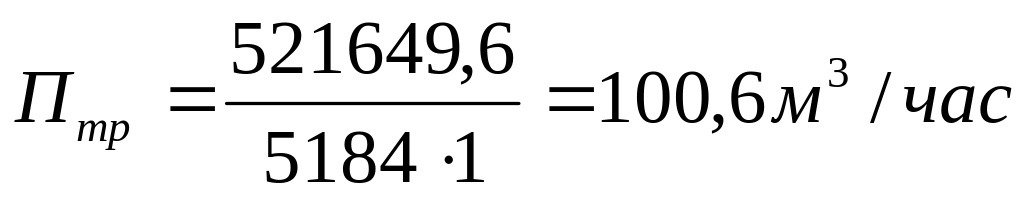

Требуемая сменная производительность ведущей машины, определяется по формуле:

(12)

где W_т  объем грунта в твердом теле, м³;

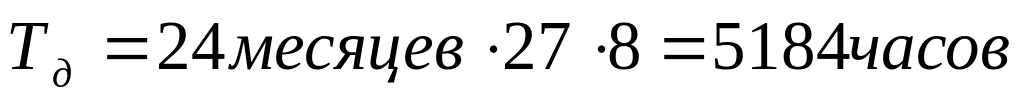

Т_д  директивный срок строительства, часов;

β количество смен в день, равное 1.

Производительность экскаватора определяется по [1] в зависимости от группы грунта.

Песок по таблице 1 [1] принадлежит к I группе грунтов.

Подбор заключается в том, чтобы .

1. Для первого варианта принимаем экскаватор с прямой лопатой с емкостью ковша 0,15 м³ Э01621 по [1] Е218.

(13)

где п  норма времени на 100 м³ по таблице 3 Е218 [1], п=8,4;

Количество работающих машин:

2. Для второго варианта принимаем экскаватор с прямой лопатой с емкостью ковша 0, 5 м³ Э504 (Э1251) по [1] Е218.

п=2,1;

Количество работающих машин:

4. Выбор и расчет транспортных средств

Для перевозки грунта применяются наиболее распространенные средства  автосамосвалы.

Дальность транспортировки грунта: 1,5км  по асфальту, 3 км  по грунту.

Количество самосвалов на один экскаватор находим по формуле:

(14)

где Т_н  время нагрузки самосвала, мин.;

Т_ун  время установки самосвала под нагрузку, мин.;

Т_р  время разгрузки, мин.;

Т_ур  время установки под разгрузку, мин.;

Т_п  перерыв в течении рейса, мин.;

Т_пр  время пробега самосвала, мин.

Время нагрузки самосвалов:

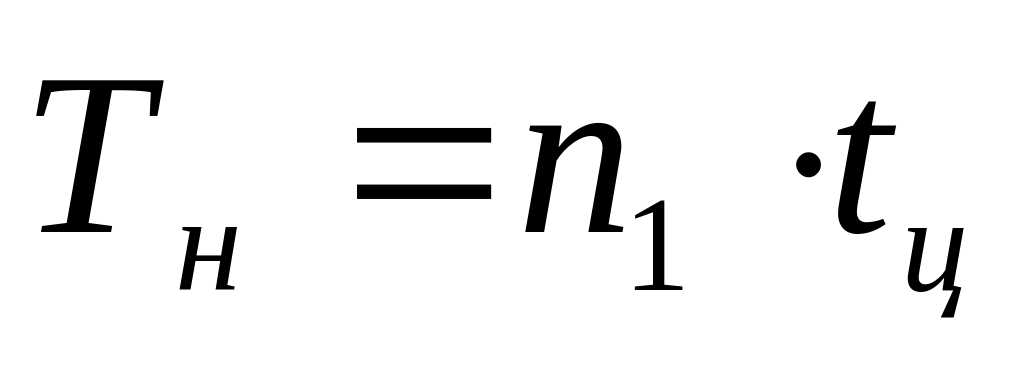

(15)

где t_ц  время продолжительности цикла экскавации;

п₁  число ковшей в кузове

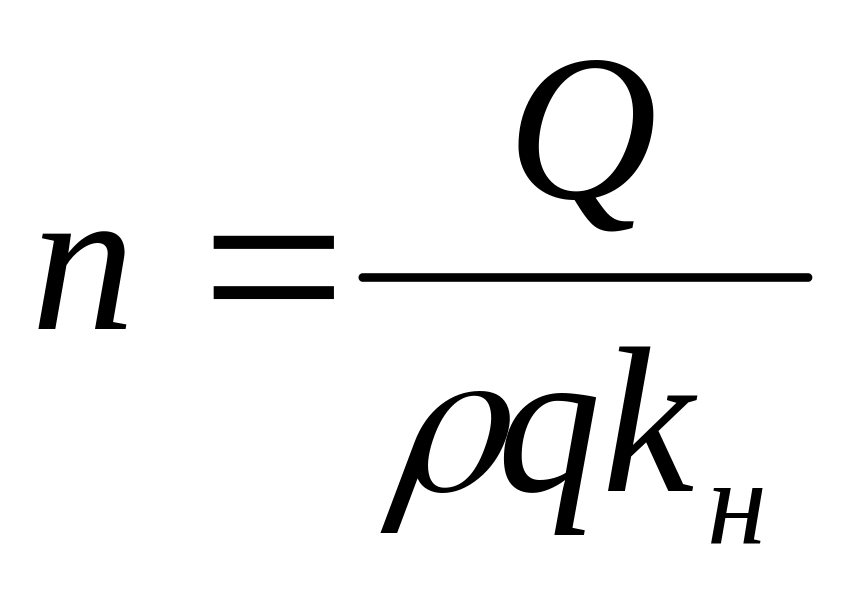

(16)

где Q  грузоподъемность самосвала, т;

ρ  плотность грунта, равная 1700т/м³;

q  геометрический объем ковша, м³;

k_н  коэффициент наполнения, равный 0,85.

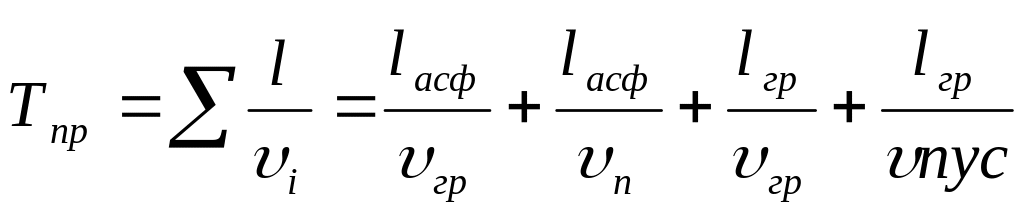

(17)

где l_асф, l_гр  расстояние транспортировки, км;

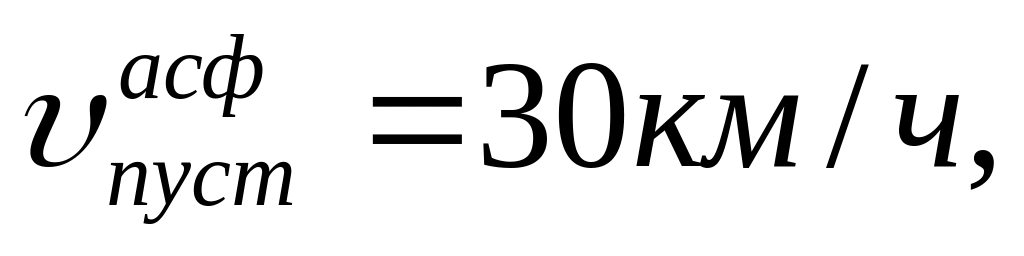

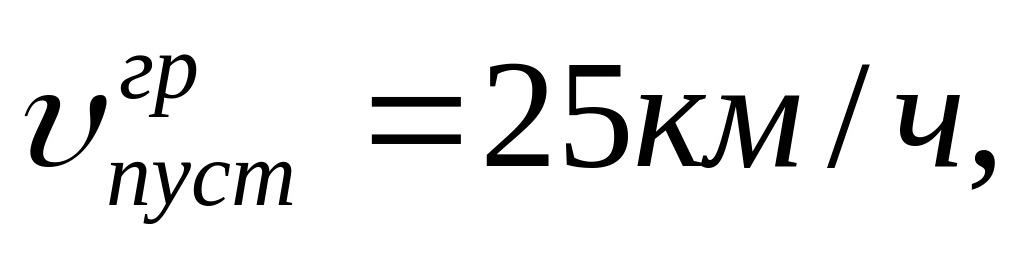

υ_гр, υ_п  средние скорости движения, км/час.

1ый комплект: принимаем САЗ3504 с грузоподъемностью 20 тонн.

Т_р =0,3 мин, Т_ун =0,2 мин, Т_ур =,0,4 мин, Т_п =³,8 мин, Т_пр =11,7 мин.

t_ц=35,7сек,

Таким образом, принимаем 45 самосвалов на 5 экскаваторов.

2ой комплект: принимаем ЗИЛ555 с грузоподъемностью 10 тонн.

Т_р =1 мин, Т_ун =0,3 мин, Т_ур =0,6 мин, Т_п =³,2 мин, Т_пр =18 мин.

t_ц=35,7сек,

Таким образом, принимаем 14 самосвалов на 2 экскаваторов.

5. Определение марки и необходимого числа бульдозеров

Определим производительность:

(18)

где П_э  производительность экскаватора;

т_э  количество экскаваторов.

1ый комплект:

Принимаем бульдозер на базе трактора ЭО1621Д.

Н=0,87, согласно Е2128 [1].

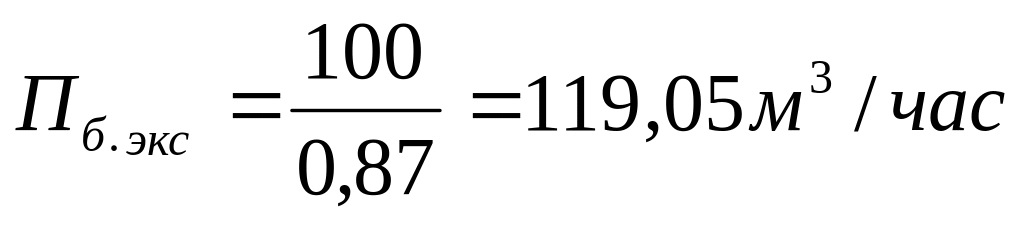

количество бульдозеров: .

2ой комплект:

Принимаем бульдозер на базе трактора Э153.

Н=0,87 согласно Е2128 [1].

количество бульдозеров: .

6. Определение марки и необходимого количества катков

Требуемая производительность

П_к.тр=П_б.тр

Толщина уплотняемого слоя 0,6 м.

Число проходов по одному месту  8.

1ый комплект:
