9 Розрахунок потужності та вибір електродвигунів для привода конвеєрів

При роботі конвеєра електропривод створює рушійне зусилля, що передається приводним барабаном (зірочкою) тяговому органу — стрічці (ланцюгу) (рис. 9.1). Для нормальної передачі цього зусилля стрічка (ланцюг) повинна мати попередній натяг, який створюється вантажем Q₀ (рис. 9.2, а). Зусилля натягу стрічки (ланцюга) F буде змінюватися від точки 0 у напрямку до точок 1 — 3 наслідок додаткових зусиль опору руху. У точці 3 зусилля F_наб, Н, на гілці стрічки (ланцюга), що набігає, буде складатися з наступних складових [7]:

, (9.1)

де F₀ – зусилля попереднього натягу, Н;

– зусилля, обумовлене підйомом або опусканням вантажу (для нахилених конвеєрів), Н;

– сумарне зусилля, викликане тертям в опорах роликів, стрічки об ролики або роликів об монорейку, Н;

G_вант — сила тяжіння вантажу, який транспортується, Н;

G₀ – сила тяжіння несучих і тягових елементів (стрічки, роликів, ланцюга тощо), Н;

— кут нахилу траси до горизонту (див. рис. 9.1);

с– загальний коефіцієнт опору руху (с = 0,02 ... 0,05);

F_н.б — зусилля, яке компенсує опір руху від тертя в підшипниках натяжного барабана (зірочки), Н.

Зусилля F_н.б, Н, знаходиться за формулою

, (9.2)

де — коефіцієнт тертя ( = 0,03 ... 0,06);

D і d – діаметри барабана (зірочки) і цапфи підшипника, м.

Завантаження

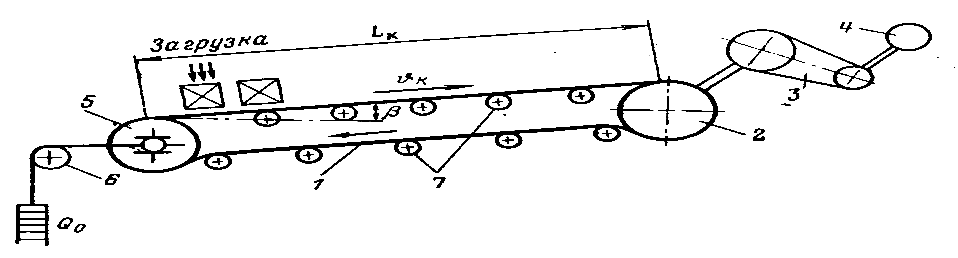

1 – замкнена стрічка; 2 – приводний барабан; 3 – механічна передача (найчастіше пасова); 4 – електродвигун; 5 – ведений барабан; 6 – відвідній шків;

7 – опорні ролики

Рисунок 9.1 – Елементи стрічкового конвеєра

Зусилля F_c, Н, яке долається приводним двигуном, обумовлено різницею зусиль у точках 3 і 0, тобто в гілках стрічки конвеєра (ланцюга), що набігає, і збігає, а також зусиллям F_п.б, Н, яке компенсує опір руху на приводному барабані (зірочці), тобто

, (9.3)

де зусилля F_п.б, Н, визначається за формулою (9.2), в яку замість F₀ потрібно підставити F_наб.

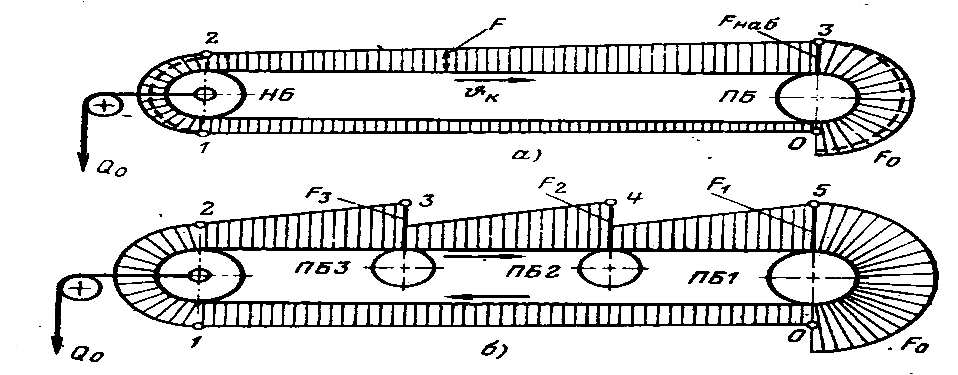

а — однодвигуновий конвеєр; б — багатодвигуновий конвеєр;

ПБ, ПБ1 — ПБ3 — приводні барабани; НБ — натяжний барабан

Рисунок 9.2 – Діаграми тягових зусиль у стрічках конвеєрів з горизонтальною трасою

Необхідна потужність двигуна стрічкового або підвісного конвеєра Р_{дв.розр.}, кВт

, (9.4)

де v_к — максимальна швидкість тягового органа конвеєра, м/с;

k_з – коефіцієнт запасу, який враховує додаткові опори руху, k_з = 1,1 ... 1,2;

— ККД механічної передачі (редуктора, підшипників тощо), .

Необхідна кутова швидкість двигуна , рад/с

, (9.5)

де i_p – передатне число редуктора.

Потім за каталогом [3, 4, 20] вибирається двигун потужністю з кутовою швидкістю .

СПИСОК ЛІТЕРАТУРИ

Алексеев Ю.Е., Кушнарев Л.Н. Оборудование для дуговой сварки под флюсом. – Л.: Энергия, 1977. – 128 с.
Алиев И.И. Справочник по электротехнике и электрооборудованию: Учеб. пособие для вузов. – 2-е изд., доп. – М.: Высшая школа, 2000. – 255 с., ил.
Асинхронные двигатели серии 4А. Справочник. А.Э. Кравчик и др. – М.: Энергоиздат, 1982. – 504 с.
Двигатели постоянного тока металлургические и крановые серии Д мощностью 2,5 – 185 кВт. Электротехника СССР. Информэлектро 01.19.01-78.
Епанешников М.М. Электрическое освещение. – М.: Госэнергоиздат, 1973. – 241 с.
Захаров М.В. Учебное пособие по основам проектирования кранового электрооборудования. Издание ВЗЭТа, 1972. – 127 с.
Зимин Е.Н., Преображенский В.И., Чувашов И.И. Электрооборудование промышленных предприятий и установок. – М.: Энергоиздат, 1981. – 552 с.
Кнорринг Г.М. Осветительная техника. – М.: Энергия, 1982. – 259 с.
Кнорринг Г.М. Справочник для проектирования электрического освещения. – Л.: Энергия, 1968. – 391 с.
Крановое электрооборудование. Справочник. Под ред. А.А. Рабиновича и др. – М.: Энергия, 1979. – 462 с.
Меклер А.Г. Электрооборудование механизмов непрерывного транспорта. – М.: Машиностроение, 1973. – 296 с.
Недорезов В.Е. Электросварочные машины. –Л.: Машиностроение, 1977.–312с.
Общепромышленные электропечи непрерывного действия. А.В. Арендарчук, Н.М. Катель, В.Я. Липов и др. – М.: Энергия, 1977. – 248 с.
Сандлер А.С. Электропривод и автоматизация металлорежущих станков. – М.: Высшая школа, 1972. – 510 с.
Свенчанский А.Д. Электрические промышленные печи. Ч.1. Электрические печи сопротивления. – М.: Энергия, 1975. – 384 с.
Соколов М.М. Автоматизированный электропривод общепромышленных механизмов. – М.: Энергия, 1976. – 488 с.
Соколов М.М., Борисов Ю.М. Электрооборудование подъёмно-транспортных машин. – М.: Машиностроение, 1971. – 456 с.
Справочник по автоматизированному электроприводу. Под редакцией Елисеева В.А. и Шинянского А.В. – М.: Энергоатомиздат, 1983. – 635 с.
Справочник по проектированию электропривода, силовых и осветительных установок. Под ред. Большама Л.М. и др. – М.: Энергия, 1975. – 628 с.
Справочник по электрическим машинам. в 2-х т. / Под общ. ред. Копылова И.П. и Клокова Б.К.. – М.: Энергоатомиздат: т. 1, 1988. – 456 с.; т.2, 1989. – 688 с.
Справочник технолога машиностроителя. Под ред. Малова А.Н. и Хухлина М.С. в 2-х томах. Том 2. – М.: Машиностроение, 1972. – 625 с.
Стоколов В.Е. Электрооборудование кузнечно-прессовых машин. Справочник. – М.: Машиностроение, 1966. – 384 с.
Харизоменов И.В. Электрооборудование и электроавтоматика металлорежущих станков. – М.: Машиностроение, 1975. – 452 с.
Харизоменов И.В. Электрооборудование кузнечно-штамповочных машин. – М.: Машиностроение, 1970. – 188 с.
Харизоменов И.В., Харизоменов Г.И. Электрооборудование станков и автоматических линий. – М.: Машиностроение, 1977. – 348 с.
Электрооборудование кранов. Богословский А.П. и др. – М.: Машиностроение, 1983. – 365 с.
Юровский И.М. Лабораторный практикум по электрооборудованию промышленных предприятий и установок в машиностроении. – М.: Высшая школа, 1974. – 252 с.
