ПРИЛОЖЕНИЕ 2

Пример поверочного расчёта балки на старые и новые нагрузки

Таблица сбора нагрузок от перекрытия

№ п/п	Характеристика конструктивных элементов перекрытия	Нормативная нагрузка, кг/м		Расчётная нагрузка, кг/м
1	Доска половая	25	1,2	30
2	Щиты наката деревянные	15	1,2	18
3	Черепные бруски 50х50мм(х2),	2,5	1,2	3
4	Утеплитель, топочный шлак ;	120	1,3	156
5	Подшивной потолок из досок,	15	1,2	18
6	Штукатурка по драни	36	1,3	47
7	Собственный вес балки перекрытия 175х250мм,	22	1,1	24,2
Общий вес перекрытия:
Временная полезная нагрузка(старая):			1,3
Временная полезная нагрузка(новая):		300	1,2	360

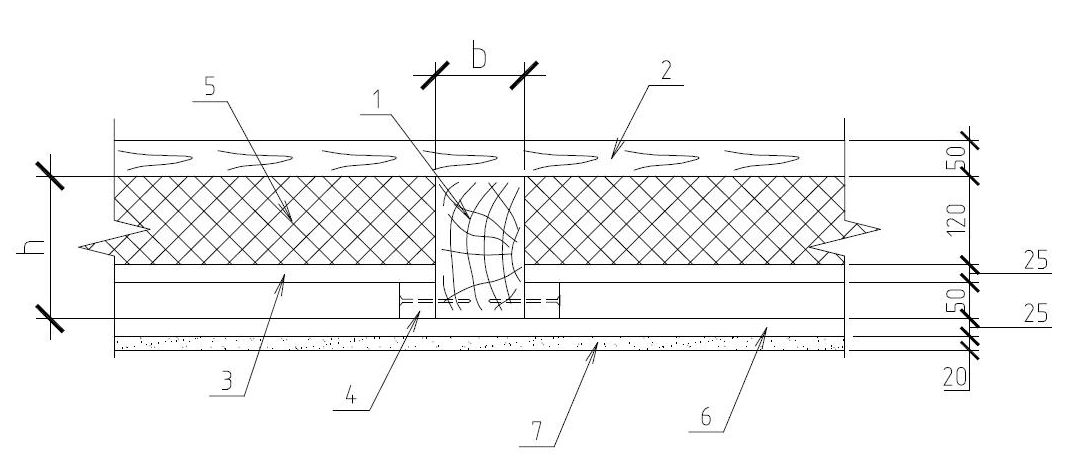

Состав существующего перекрытия

1. Балка перекрытия (см. задание)

2. Половая доска t =50 мм

3. Щиты наката t=30 мм

4. Черепные бруски 50х50 на гвоздях

5. Утеплитель - топочный шлак

6. Подшивной потолок t=30 мм

7. Штукатурка по драни t=20 мм

1. Проверка сечения балки на действие существующей (старой) нагрузки

Полная нормативная нагрузка на балку:

Полная расчётная нагрузка на балку:

Определяем интенсивность общей нагрузки на балку:

;

,

где -шаг балок равный 1м (принимаем по заданию).

1. Определяем максимальный момент и поперечную силу от расчетной нагрузки:

где -расчётный пролёт балки, ( принимаем по заданию)

2. Производим проверку прочности сечения балки по нормальным напряжениям:

- проверка выполняется

где ; - определяем по табл.3 СНиП II-25-80.

3. Проверка опорного сечения балки по касательным напряжениям:

,- проверка выполняется

где , .

- определяем по табл.3 СНиП II-25-80.

Т.к. балка имеет сплошное закрепление из плокости проверку устойчивости плоской формы деформирования не производим.

4. Определение прогиба балки:

,

- проверка выполняется
