4. Чертим схему разработки котлованe.

а) б)

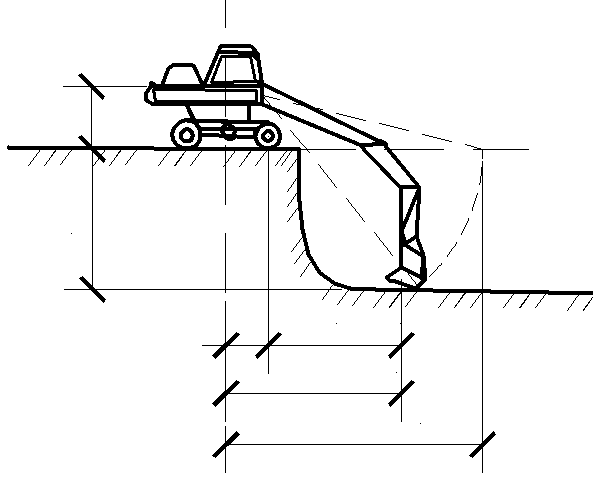

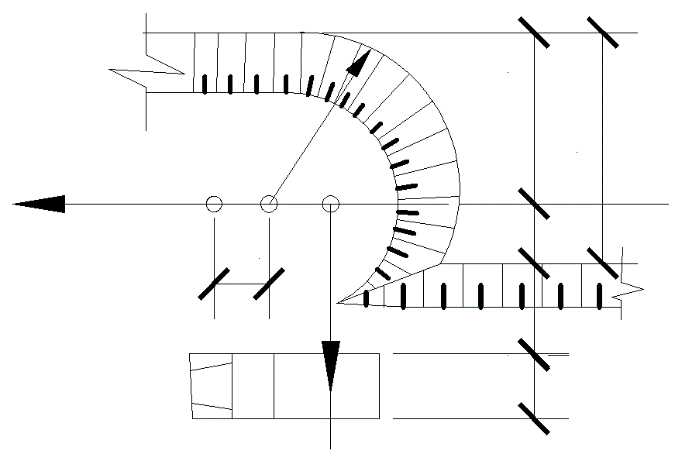

Рис 4. Схема разработки внешние торцовой проходкой

а) первая проходка б) второй и последуюшей проходки

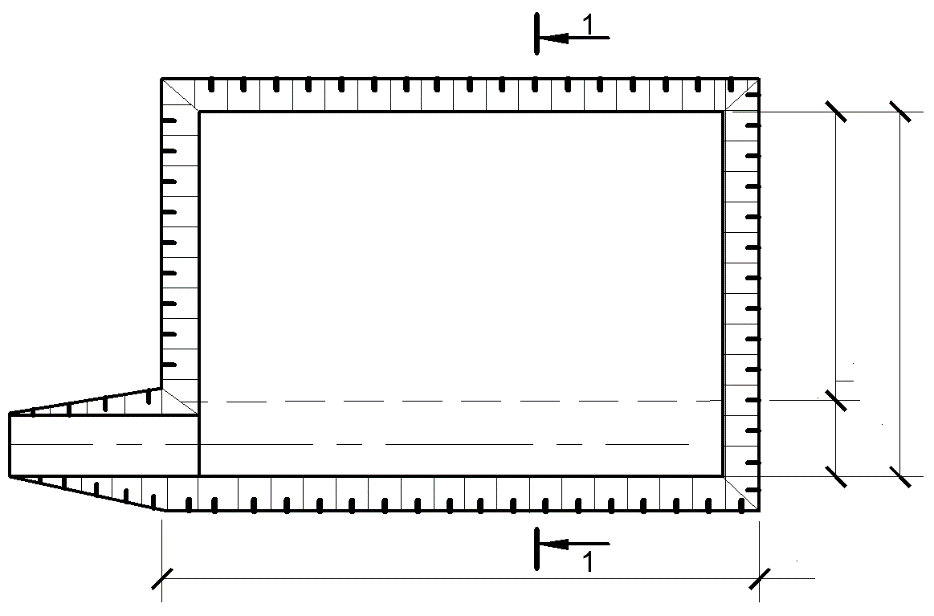

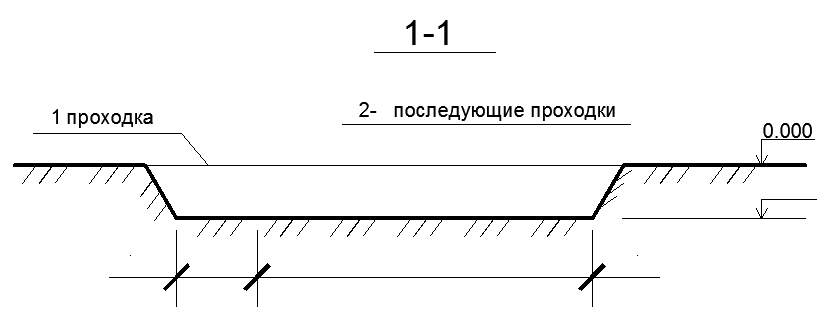

Рис 5 .Схема разработки котловна

ЗАДАЧА №3

Грунт в траншее разрабатывается навымет в односторонний отвал. I Определить расположение оси движения экскаватора, оборудованного обратной лопатой, при разработке данной траншеи (рис 6).

Исходные данные в задачи № 2 .

1. Определим площадь поперечного сечения траншеи (F_TP) и ширину ее поверху (В)

F_TP= (b+mH)Н (1)

B=b+2mH, (2)

где ; b и Н — ширина траншеи понизу и ее высота, м

т—коэффициент откоса (СНиП Ш-4-80).

F_TP=(33+33*454)454=445м²

B=33+2*458*56=455м

2. Определим поперечное сечение (Fо) насыпи отвала, учитывая, что угол откоса насыпи равен 45°.

Fо= F_TP (1+Кр), (3)

где Кр—коэффициент первоначального рыхления (ЕНиР сб, 2, вып. 1- Приложение2)

Fо= 455 (1+0.345)=45м²

Определим высоту отвала (Но) и его ширину понизу (b₀)

H_o=

b₀₌2H_o

H_o=

b₀₌

Если сумма ,m е . >2.1 ,

ось хода экскаватора сдвигают в сторону отвала на величину С

С=556-554=5555М

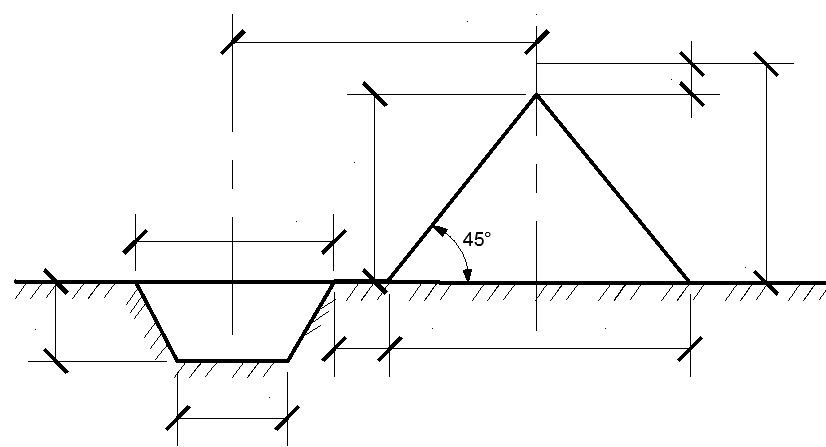

Рис 6 . Схема выемки с односторонним отвалрв грунта

5-ОПРЕДЕЛЕНИЕ ТЕХНОЛОГИЧЕСКИХ ПАРАМЕТРОВ ОБОРУДОВАНИЯ ДЛЯ ПОГРУЖЕНИЯ СВАИ

ЗАДАЧА №1

Подобрать копровое оборудование для погружения свай под фундаменты одноэтажного промышленного здания. Исходные данные приведены в табл.1.

Исходные данные

Длина= 55м, шрина=65м, Шаг колонны=36м, Пролнты=55м, количество пролнтов =22, кол,свай в кусте=5, Обще.кол.подгр.савй=55,Марка свай-С8-30, срок вып.работы=25дн,рачет.нагрузка р на 1 свай =122 , масса свай=5Т

Решение

1 - Определим минимальную энергию ударов молота

Э=1,75аР, (1)

где Э — минимальная энергия удара, Дж;

а—коэффициент, равный 25 Дж/кН; .

Р — расчетная нагрузка, допускаемая на сваю, кН (см. табл. 1).

2. По табл. 2 подбираем соответствующий дизель-молот.

Таблица 2

Где

наибольшая энергия удара 36=>C-268(штанговые)

масса удара части Q,Кг=1800

Полная масса молота Q_п=3100Кг

Высота подения удраной части молота Н=2,0м

2. Проверяем, удовлетворяет ли принятый тип молота с расчетной энергией удара условию

К_п

Q_n— полная масса молота, Н (см. табл. 2);

q— масса сваи, включая массу наголовника и подбабка, Н (см. табл. 1);

Эр — расчетная (см/формулу 3 и 4) энергия удара принятого типа молота, Дж;

Кп — коэффициент применимости, зависящий от материала сваи и типа молота. Для забивки железобетонных свай с помощью трубчатых дизель-молотов значение Кп==6, с помощью штанговых дизель-молотов Ки=5.

Расчетные значения энергии удара принимают:

а) для трубчатых днзель-молотов

Эр=0,9QН, (3)

б) для штанговых дизель-молотов

Эр=0,4Q.Н (4)

где

Q— масса ударной части молота, Н;

Н — высота падения ударной части молота,

4-Учитывая данные табл. 3 принимаем для погружения свай копровую

установку.

Техническая характеристика навесного копрового оборудования

Грузоподъем ность, кг

Длина забиваемой сваи,м

Базовая машина

Тип дизель-молота

5-Сменная эксплуатационная производительность сваепогружающеГ установки Псм определяется по формуле

Псм =

где 492 — продолжительность смены, мин.;

Кв—коэффициент использования установки по времени, принимаете равным 0,9;

Тц—продолжительность цикла забивки одной сваи в минутах, определяемая поданным ЕНиР, сб. 12.

6-Необходимое количество копров для забивки свай в заданньй срок вычисляем по формуле

где V — количество свай на объекте, подлежащих забивке, шт. ;

Псм — сменная эксплуатационная производительность свае-бойной установки, свай/смену;

Т — заданный срок забивки свай, дн

Список литературы

ЕНИР СБОРНИК Е2-1 ЗЕМЛЯНЫЕ РАБОТЫ ВЫПУСК 1 МЕХАНИЗИРОВАННЫЕ И РУЧНЫЕ ЗЕМЛЯНЫЕ РАБОТЫ

ЕНИР СБОРНИК Е2-1 ЗЕМЛЯНЫЕ РАБОТЫ ВЫПУСК 1 ГИДРОМЕХАНИЗИРОВАННЫЕ ЗЕМЛЯНЫЕ РАБОТЫ

ЕНИР СБОРНИК Е3 "КАМЕННЫЕ РАБОТЫ"

СНиП 3-4-80 ТЕХНИКА БЕЗОПАСНОСТИ В СТРОИТЕЛЬСТВЕ.

методические указания к практическим занятиям по курсу"технология строительных процессов 1 (часть) для студентов специалности строителстве

авторы; Б.Е.ФЕНДТ,М.К.КУСАМНОВ, А.Е. ТАЖЕНОВ,А.Н.КУНИНМЕН,Д.Ж.АБЪМГАЗИН.
