1.7 Обробка результатів вимірювання на еом

Використання ЕОМ дозволяє значно прискорити, поліпшити і збіль­шити точність обчислення товщини шару утеплювача. Розрахункам на ЕОМ передує розробка алгоритмів і програм розв'язання задач з теплофі­зики.

Приклад алгоритму обчислення товщі утеплювача представлено на рис. 1.3.

ут

Початок

Введення вхідних масивів (значення теплофізичних величин , , S, , t^в, ∆^н, , , n, нормативне значення R_доп )

Введення масиву теплової інерції D_вих і розрахункової температури

Розрахунок опору утеплювача

R_ут і його товщини yт

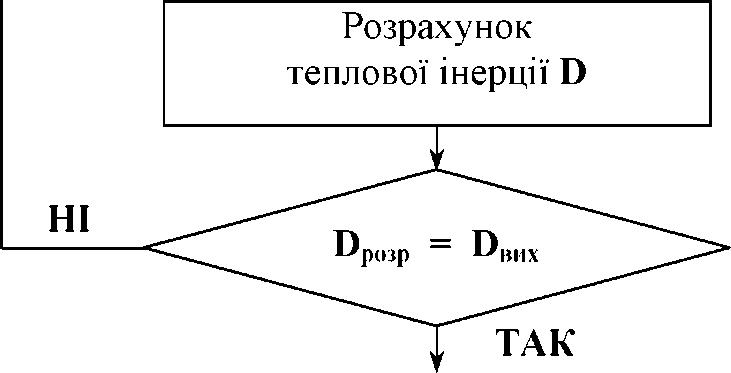

Рис. 1.3 - Алгоритм обчислення товщі утеплювача

Показники	Позначка	Одиниці вимірювання	Величина
Матеріал:
1 Щільність	,	кг/м2
2 Теплопровідність		Вт/(м К)
3 Коефіцієнт теплозасвоєння	S	Вт/(м2 К)
4 Коефіцієнт повітропроникності		г/(м-год-Па)
5 Нормативний припустимий темпе­ратурний перепад	∆н	°С
6 Коефіцієнт теплосприйняття		Вт/м2 °С
7 Коефіцієнт, що враховує положен­ня зовнішньої поверхні	n
8 Коефіцієнт тепловіддачі		Вт/м2 °С
9 Нормований опір теплопередачі зо­внішніх конструкцій	Rнор	м °С/Вт
10 Теплова інерція	D	-
11 Розрахункова зимова температура	t10.98 t10.92 tз 0.92	°С

Вихідні дані:

Матеріал шарів , Вт/(м2 °С)		2		n
Товщина шару , м	1	2		n

Виконання розрахунку дає можливість здійснювати моделювання зо­внішньої конструкції і розв'язання питань з точки зору будівельної тепло­фізики а також з точки зору енергозбереження.

КОНТРОЛЬНІ ЗАПИТАННЯ ДЛЯ ПЕРЕВІРКИ ЗНАНЬ

1. Наведіть обмеженість розрахункового перепаду температур між повіт­рям у приміщенні і на холодних поверхнях захисної конструкції.

2. Визначити опір теплопередачі захисного шару.

3. Наведіть теплову інерцію багатошарової конструкції.

4. Наведіть методику розрахунку необхідного опору теплопередачі для непрозорих конструкцій.

5. Проаналізуйте термічні опори теплообміну внутрішньої і зовнішньої поверхні.

6. Як визначити нормативний опір теплопередачі захисних конструкцій за Постановою Мінбудархітектури України за № 247 від 27 грудня 1993 р.?

7. Визначити загальний опір теплопередачі конструкції.

8. Як здійснюється розрахунок конструкцій для нового будівництва?

9. Як визначити теплозахисні властивості зовнішніх конструкцій з двови­мірним температурним полем?

10. Визначення термічного опору теплопередачі неоднорідної конструкції.

11. Наведіть значення амплітуди коливань температури зовнішнього повітря.

12. Поясніть затухання розрахункової амплітуди коливань температури зовнішнього повітря.

13. Чому амплітуда коливань температури внутрішньої поверхні має бути більша за потрібну?

14. Як визначити опір теплопередачі для термічно однорідної зони?

15. Наведіть значення опору теплопередачі, коли неможливо визначити температуру зовнішньої поверхні захисної конструкції.

16. Як визначити приведений опір теплопередачі?

17. Наведіть суть контактного і безконтактного способу.

18. Який вигляд має термограма розподілу температурних полів?
