Расчет приведенных затрат

Расчет приведенных затрат проводится по формуле (3)

З = Р_н·К + И

З = 0,125·4402,9 + 479,643 = 1030,005 тыс. руб.

Вывод. Как следует из данных расчета обоих схем станции, приведенные затраты на строительство и эксплуатацию схемы ТЭЦ первого варианта (схема а) меньше затрат второго варианта (схема б), поэтому принимаем для дальнейшей проектной разработки схему а.

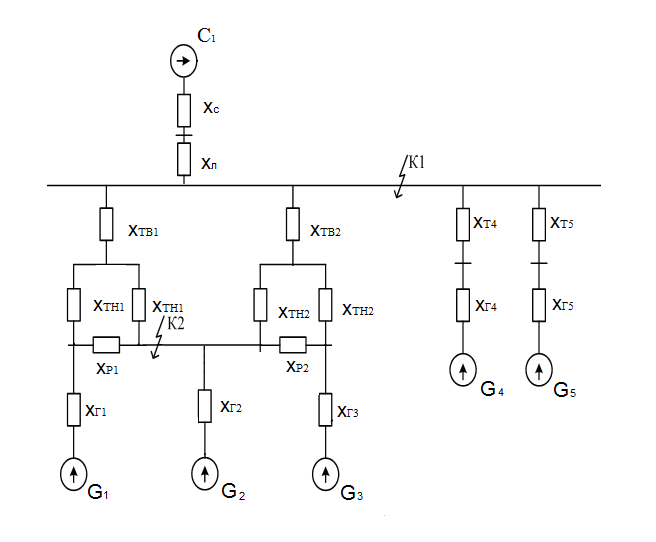

Схема замещения для схемы а

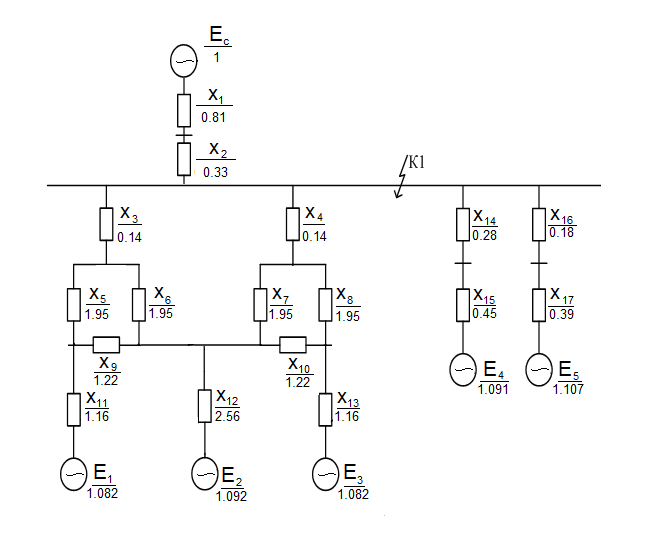

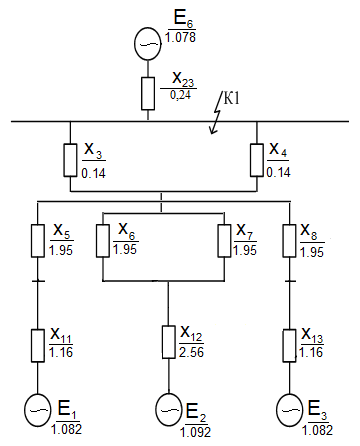

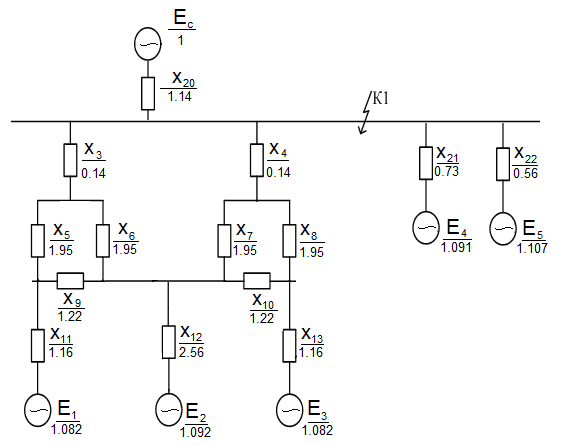

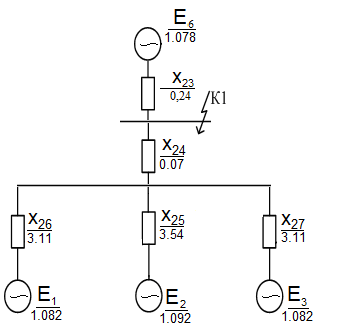

Расчет токов КЗ в точке К1:

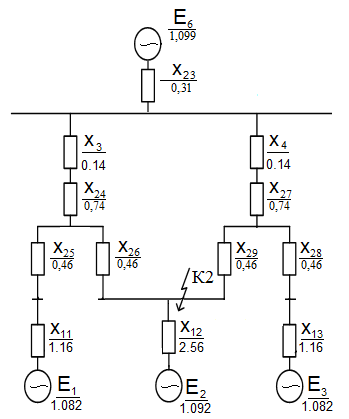

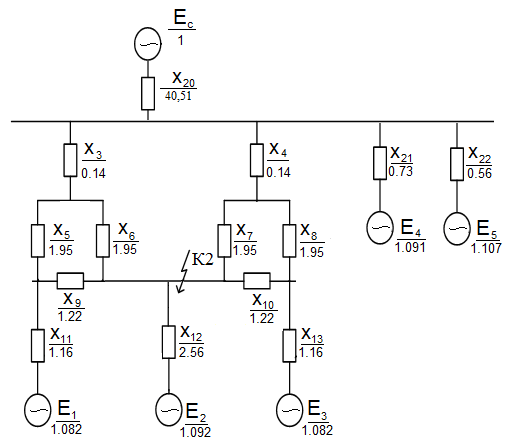

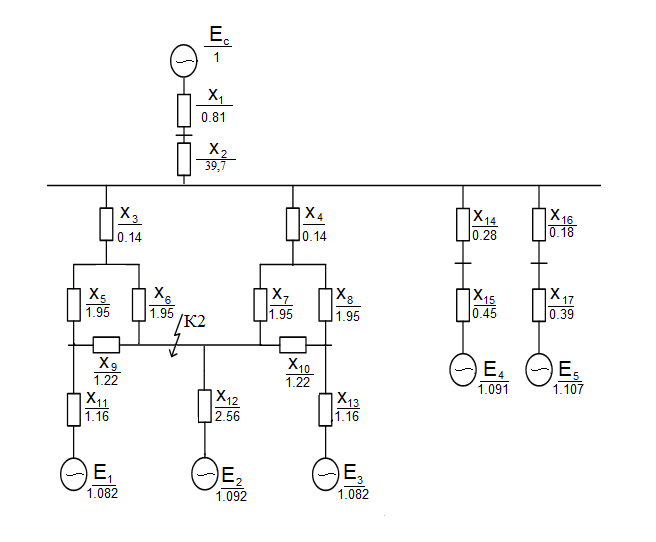

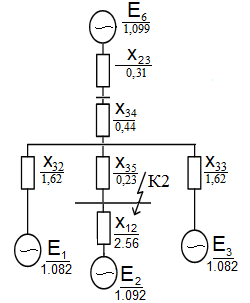

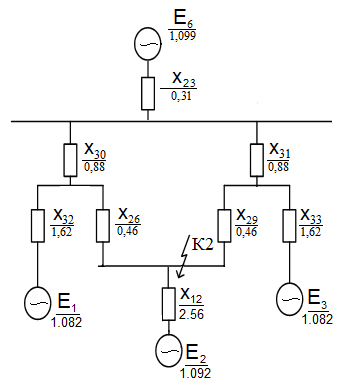

Расчет токов КЗ в точке К2:

Коэффициент распределения цепи:

Итоговые результаты расчетов токов КЗ в точке К2 Итоговые результаты расчетов токов КЗ в точке К2

Источник	Iп0, кА	iу, кА	ку
Системы 1 и 2	0,26	0,67	1,820
Генератор G1	15,57	43,04	1,955
Генератор G2	24,47	75,93	1,955
Генератор G3	15,57	43,04	1,955
Генератор G4	14,37	39,94	1,965
Генератор G5	18,7	51,97	1,965
Полный ток в К2	80,16	254,59	–
Ток цепи реактора	18,23	50,41	1,955

Выбор и проверка аппаратов и проводников.

Выбор выключателей для цепей 110 кВ.

Таким образом, среди всех цепей I зоны наиболее тяжелый токовый режим приходится на блок. Поэтому выбор выключателей ОРУ ведем по расчетному току

I_рас = 1,86 кА

Намечаем для установки в схему выключатель по следующим условиям:

По этим условиям подходит элегазовый выключатель для наружной установки типа ВЭК–110–40/2000У1 со следующими номинальными параметрами:

U_ном = 110 кВ – номинальное напряжение;

I_ном = 2,0 кА – номинальный ток;

I_{отк.ном} = 40 кА – номинальный ток отключения;

β_ном = 40 % – нормированное содержание апериодической составляющей;

I_дин = 40 кА – предельный сквозной ток (действующее значение);

i_max.дин = 102 кА – предельный сквозной ток (наибольший пик);

I_дин = 40 кА – номинальный ток включения (действующее значение);

i _max.дин = 102 кА – номинальный ток включения (наибольший пик);

I_т.ном = 50 / 3 – номинальный ток термической стойкости / допустимое вре­мя его действия, кА/с;

t_соб = 0,04 с – собственное время отключения;

t_B = 0,065 с – время отключения (полное).
