1.2 Основные принципы построения телекоммуникационных сетей

Телекоммуникационные сети разделяются по следующим признакам:

1.2.1 Функциональные признаки

а) Сеть передачи (транспортная сеть, первичная сеть) – основа для оказания и распределения услуг. В сеть передачи входят:

- системы передачи;

- сетевые узлы – комплексы технических и программных средств, которые образуют долговременные (некоммутируемые) соединения групповых трактов и каналов;

- сетевые станции – сетевые узлы, в которых осуществляется распределение каналов и групповых трактов между вторичными сетями.

б) Вторичные сети – сети связи, коммутируемые и некоммутируемые, распределяющие информацию по службам и абонентам.

Эти сети существуют на основе транспортных сетей и отличаются друг от друга способом распределения.

Вторичные сети делятся на:

- телефонные;

- передачи данных;

- телерадиовещания и т.п.

Каждая вторичная сеть нацелена на конкретную услугу (конкретные виды сервиса). Но каждая служба и вторичная сеть могут предоставлять дополнительные услуги. Например, телефонная сеть – услуги Интернет, сеть передачи данных – услуги IP-телефонии.

в) Служба электрической связи – комплекс аппартно-прог-раммных средств, предоставляющий услуги связи. Службы – системы связи третьего уровня. Они представлены на рисунке 1.8.

г) Сети управления телекоммуникациями (TMN) . Эти сети предназначены для решения следующих задач:

• управление конфигурацией сети, что предполагает непосредственный и удаленный доступ администраторов сети к формированию и развитию ее структуры, подключению и отключению региональных операторов и других пользователей и развитие услуг связи;

• управление неисправностями, предполагающее контроль состояния сети, обнаружение и локализацию неисправностей и их устранение, оповещение пользователей о проводимых работах;

• управление качеством связи;

• управление расчетами за услуги связи;

• управление безопасностью: защита от несанкционированного доступа в сеть на уровне баз данных и системы управления, соблюдение конфиденциальности при предоставлении данных.

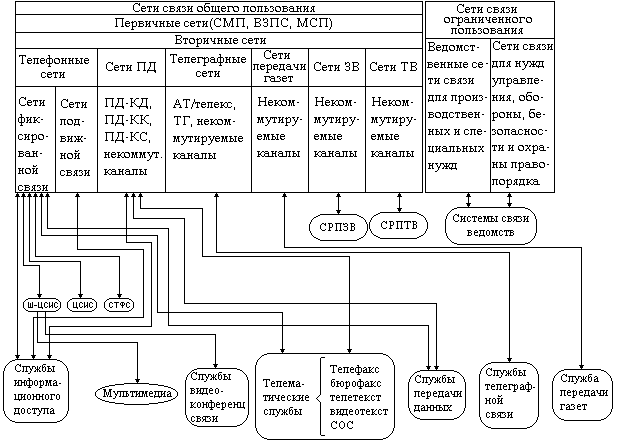

Рисунок 1.8 – Функциональная структура Взаимоувязанной

сети связи Российской Федерации:

СМП – магистральная первичная сеть;

ВзПС – внутризоновая первичная сеть;

МСП – местная первичная сеть;

ПД–КК – передача данных – коммутация каналов;

ПД–КП – передача данных – коммутация пакетов;

ПД-КС – передача данных – коммутация сообщений;

АТ – абонентский телеграф;

ЦСИС – цифровые сети с интеграцией служб;

СТфС – система телефонной связи;

СРПЗВ – система распределения передач звукового вещания;

СРПТВ – система распределения передач телевизионного вещания;

СОС – система обработки сообщений.

TMN реализуются на базе существующих первичных и вторичных сетей в виде самостоятельной сети передачи данных (рисунок 1.9). Здесь оператор с помощью рабочей станции, операционных систем и сети передачи данных может управлять как системами передачи, так и коммутационным оборудованием (АТС).

1.2.2 Иерархические признаки (территориальные)

По степени охвата пользователей телекоммуникационные системы разделяются следующим образом:

1.2.2.1 Глобальные  охватывают весь мир или значительную его часть. Примерами глобальных сетей являются всемирная телефонная сеть общего пользования, сеть передачи данных Интернет, сотовая сеть стандарта GSM, спутниковые системы Инмарсат и др.

1.2.2.2 Сети отдельных государств. Эти сети охватывают территории отдельных государств и включают в себя всю совокупность телекоммуникационных систем: транспортные и вторичные сети, сети доступа и службы электросвязи, сети управления связью. Примером такой сети является Взаимоувязанная Сеть Связи Российской Федерации (ВСС РФ). ВСС РФ представляет собой сложный комплекс связанных между собой региональных сетей связи общего пользования и ведомственных сетей с общим централизованным управлением. В ВСС РФ не входят частные сети, а также внутрипроизводственные и технологические сети различных организаций.

Основой ВСС РФ является первичная (транспортная сеть), которая состоит из магистральной сети, соединяющей сетевые магистральные узлы, а также зоновых и местных (городских и сельских) сетей.

1.2.2.3 Зоновые первичные сети – это сети областного, краевого или республиканского значения. Они распределяют телекоммуникационные потоки из магистральной сети к сетям отдельных городов и сельских районов.

На рисунке 1.10 в качестве примера схематично показан участок магистрали Москва-Хабаровск. Сетевой магистральный узел находится в Новосибирске, сетевая станция – в г. Томске.

Выход городской сети города Томска к магистрали осуществляется через Междугороднюю Телефонную Станцию (МГТС). Соединение с магистралью осуществляется на сетевых узлах (СУ). Архитектура телефонной сети Томска имеет кольцевую структуру. Абоненты городской сети могут быть подключены непосредственно к одной из станций. А удаленные группы пользователей могут быть экономично включены в цифровую систему коммутации (ЦСК) с помощью выносных концентраторов, приближенных к месту группирования пользователей. Функционально концентраторы цифровой сети отличаются от аналоговых подстанций возможностью замыкать внутренние потоки информации без занятия коммутационного оборудования станций города и каналов, связывающих концентратор с ЦСК. Эти каналы используются только для внешней связи данной группы пользователей.

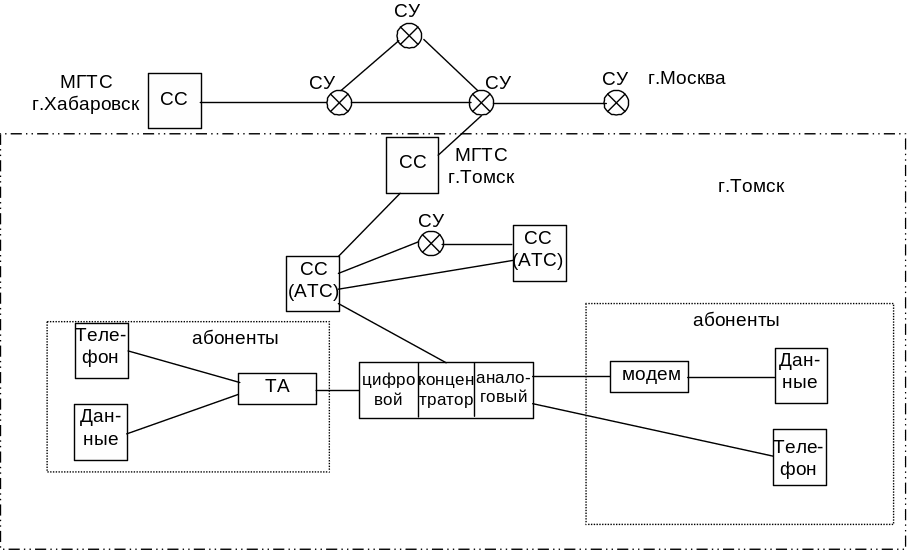

Рисунок 1.10 – Участок магистрали Москва-Хабаровск (схематично):

ТА – терминальный адаптер
