Действительное; предельное.
Предельные отклонения разделяются на:
- верхние;
- нижние.
Е, е – действительные отклонения;
ES, es – верхнее отклонение отверстия и вала соответственно.
EI, ei
– нижнее отклонение отверстия и вала
соответственно.
(ES, es и EI, ei) – предельные.
ES = Dmax – D es = dmax – d
EI = Dmin – D ei = dmin – d

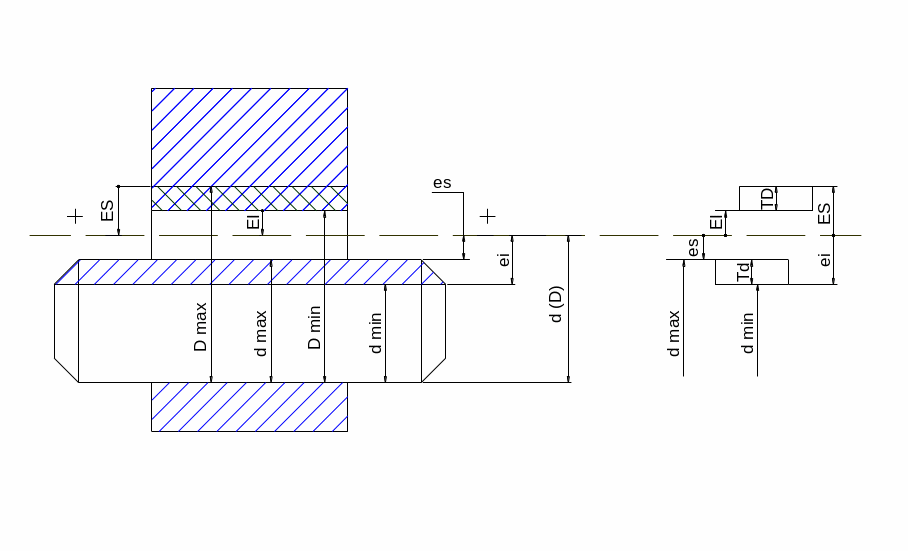

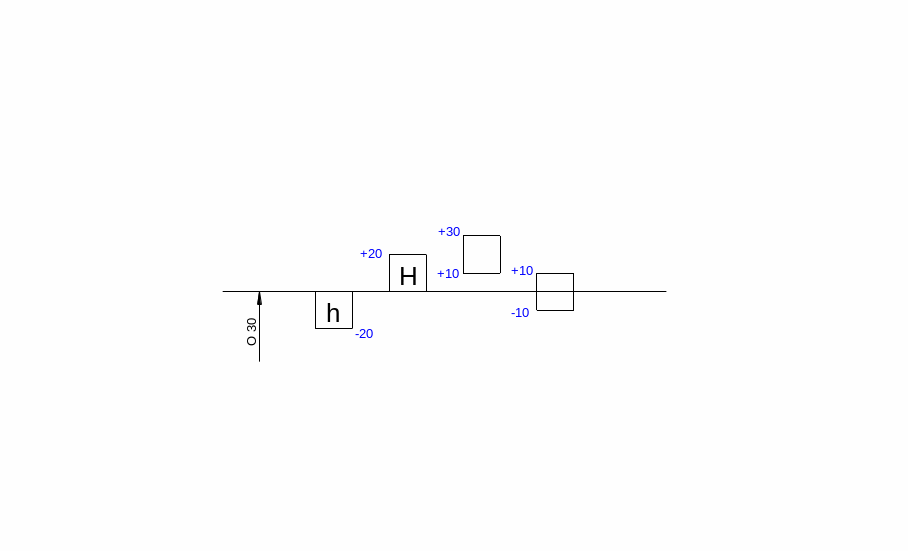

а) эскиз соединения отверстия и вала; б) схема расположения полей допусков отверстия и
вала
Рисунок 1
Допуск (Т)– разность между наибольшим и наименьшим предельными размерами или алгебраическая разность между верхним и нижним отклонениями.
Td = dmax – dmin = es – ei.
Td = Dmax – Dmin = ES – EJ.
Пример: d = 30мм; Td = 20 мкм
dmax = 30 мм.
dmin = dmax – Td = 30 - 0,02 = 29,98 мм.
Основное отклонение – одно из двух предельных отклонений (верхнее или нижнее), определяющее положение поля допуска относительно нулевой линии.
В данной системе допусков и посадок основным отклонением является отклонение, ближайшее к нулевой линии. У полей, расположенных выше нулевой линии, основным является нижнее отклонение. У полей, расположенных ниже – верхнее отклонение.
Нулевая линия – линия, соответствующая номинальному размеру, от которой откладываются отклонения размеров при графическом изображении полей допусков и посадок.
Поле допуска – поле, ограниченное наибольшим и наименьшим предельными размерами, и определяемое величиной допуска и его положением относительно номинального размера.
При графическом изображении поле допуска заключено между двумя линиями, соответствующими верхнему и нижнему отклонениям размера относительно нулевой линии.
Поле допуска = Т + основное отклонение (задает положение).
Основные отклонения обозначаются буквами латинского алфавита: строчными – для валов (а – zc), прописными – для отверстий (А – ZC).
Правила записи числовых значений отклонений:
Отклонения записываются справа от номинального размера в миллиметрах: вверху – верхнее, внизу – нижнее.
Количество знаков после запятой в значениях отклонений должно быть одинаковым и минимальным.
При симметричном расположении поля допуска значения отклонений записываются одним числом с двумя знаками.
Ø30 ± 0,15
4. Если одно из предельных отклонений равно нулю, оно не указывается
Ø30 +0, 25 ; Ø30- 0, 25
Посадки
Посадка – характер соединения двух деталей, определяемый разностью их размеров до сборки.
Для образования посадок используют либо основное отверстие, либо основной вал.
Основной вал – вал, верхнее отклонение которого равно нулю: es = 0 → h .
Основное отверстие – отверстие, нижнее отклонение которого равно нулю: EI = 0 → H
Номинальный размер посадки – номинальный размер, общий для отверстия и вала, составляющих соединение.
Стандартом предусмотрены три группы посадок:
