3.4.4. Обозначение допусков формы и расположения на чертеже Условные обозначения видов допусков формы и расположения
Для обозначения видов допусков используются условные знаки, указанные в табл.10.
Предпочтительно допуски формы и расположения указывать на поле чертежа с использованием рамки, состоящей из двух или трех полей, и стрелки, связывающей рамку с нормируемым элементом и перпендикулярной ему, а не записью в технических требованиях чертежа (рис.32),
Стрелка, указывающая на нормируемый элемент, может быть перпендикулярна не только основной линии, изображающей нормируемый элемент, но и выносной линии (рис. 32, б).
Обозначение допуска формы или расположения на чертеже включает:
условное обозначение вида допуска в первом поле рамки;
значение допуска и другую информацию, в том числе: знак зависимого допуска; знак диаметрального или радиусного выражения допуска, проставляемого перед значением допуска во втором поле рамки;
условное обозначение базы (для допусков расположения) и другую информацию, например, знак зависимого допуска или размер нормируемого участка (для допусков формы) в третьем поле рамки.

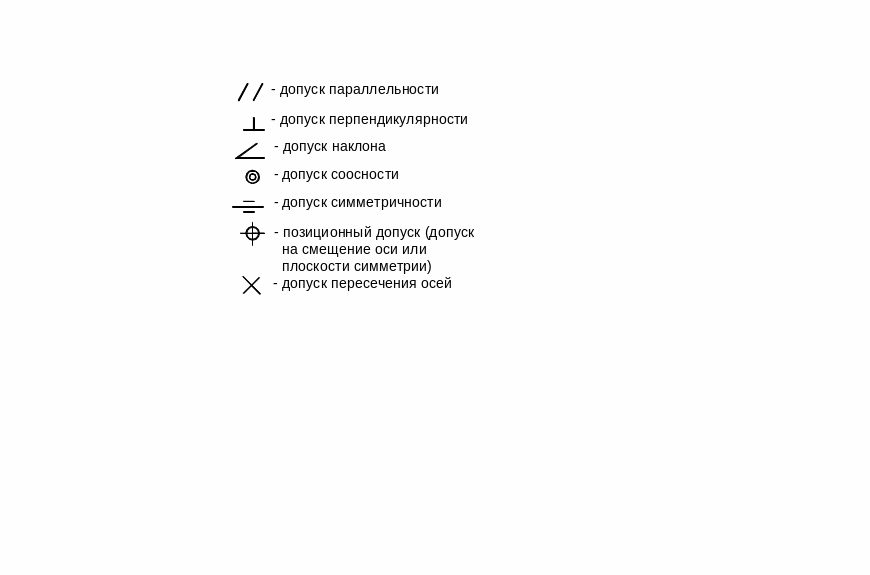

Таблица 10
Условное обозначение и виды допусков формы и расположения
Допуски формы |
Допуски расположения |
|
|
Суммарные допуски формы и расположения |
|
|
Базовый элемент обозначается при помощи зачерненного треугольника и связывается с рамкой, в которой указывается условное обозначение базы (рис.33, рис.36, б). Базы обозначаются заглавными буквами русского алфавита.
а) б)
Рис.32. Схема обозначения допусков формы и расположения на чертежах: а – общая схема; б - обозначение нормируемого элемента с помощью выносной линии
Знак базы может быть непосредственно связан с рамкой условного обозначения допуска расположения, тогда третье поле в рамке отсутствует (рис.36, а).
Рис.33. Схема обозначения базового элемента
Примеры условных обозначений допусков формы представлены на рис.34.
а) б) в) г)

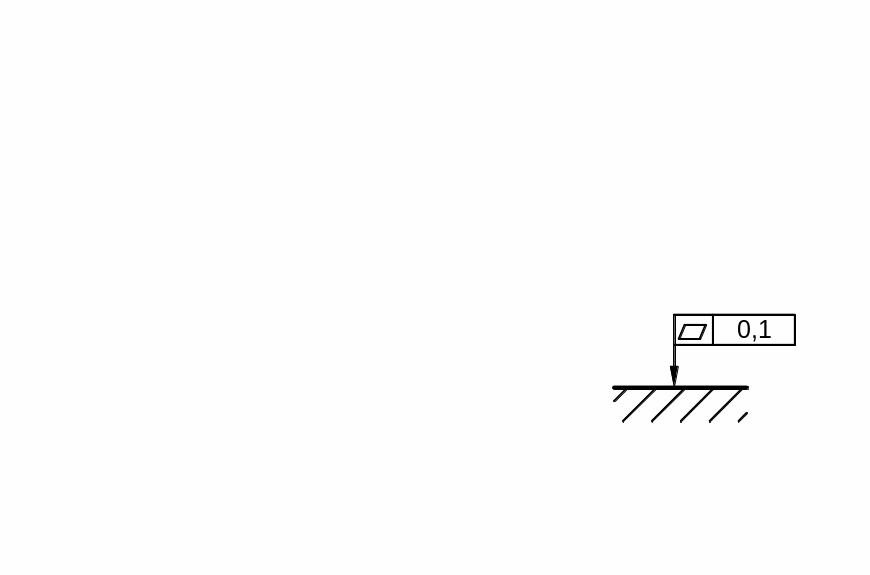

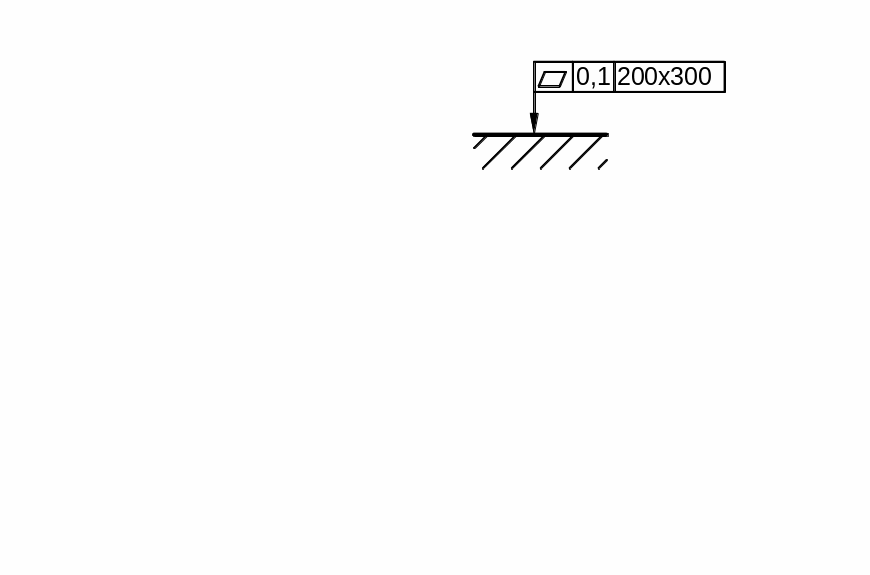

Рис.34. Условные обозначения: а - допуск круглости и цилиндричности; б - допуск плоскостности и его значение; в - допуск плоскостности на нормируемом участке;
г – допуск плоскостности, заданный к наклонной поверхности
Если базой является ось, то знак базы ставится напротив размерной линии поверхности. Если базой является поверхность, то - на образующей поверхности со сдвигом от размерной линии (рис.35.).
Рис.35. Варианты обозначение базового элемента
Два варианта обозначения базового элемента представлены на рис.36. В первом случае (рис.36, а) базой является поверхность, во втором (рис.36, б) - ось цилиндрической поверхности, для которой задан диаметральный размер.
а) б)
Рис. 36. Два варианта обозначения базы: а – знак базы связан с рамкой допуска;
б - знак базы связан с рамкой обозначения базы
а) б)

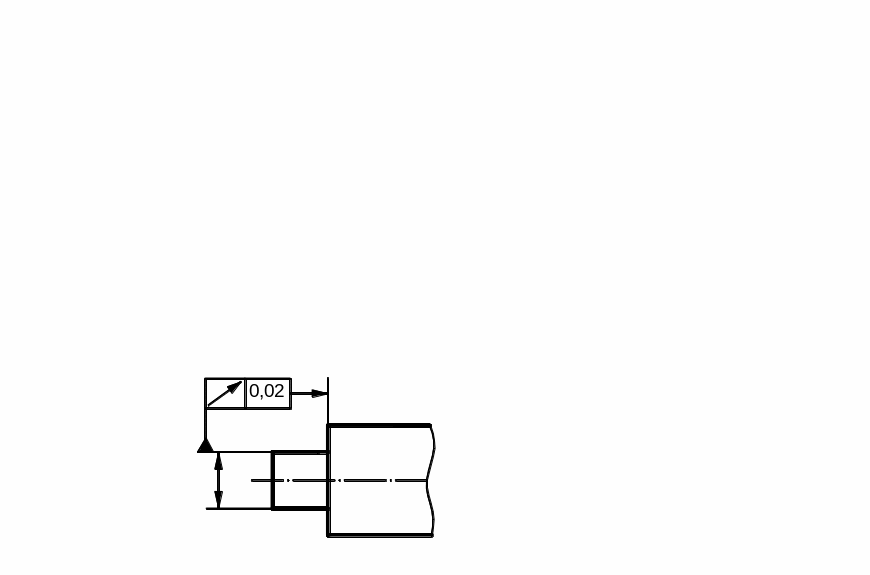

Рис. 37. Обозначение допуска биения: а – радиального; б - торцового и радиального
На рис.37, а обозначен допуск радиального биения, заданный относительно двух баз А и Б. Совместное обозначение двух одинаковых по значению допусков радиального и торцового биений относительно одной базы представлено на рис.37, б.
На рис.38 представлены обозначения зависимых допусков соосности, заданных в радиусном (рис. 38, а) и диаметральном выражениях (рис. 38, б).
а) б)
Рис. 38. Обозначение зависимого допуска соосности: а – в радиусном выражении;
б – в диаметральном выражении
