Протяжные станки для наружного протягивания.

Рис. 10,6. Протяжные станки

непрерывного действия

Протяжные станки для наружного протягивания (рис. 10.5) бывают вертикального и горизонтального исполнения с одним, двумя или несколькими

ползунами, несущими протяжки.

Станки для наружного протягивания

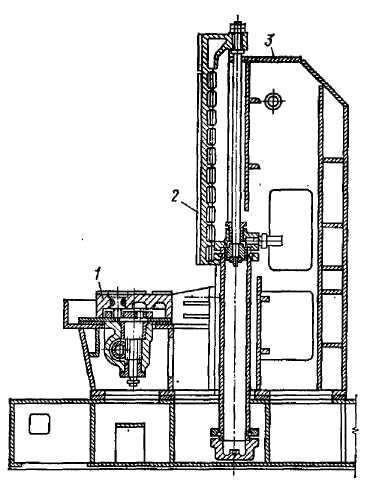

Рис. 10.5. Вертикально-протяжной в отличие от вертикально-протяжных станков

ста­нок для наружного протягивания для внутреннего протягивания имеют иную

конструкцию каретки и стола и не имеют

вспомогательной ка­ретки. Заготовку закрепляют в приспособлении, устанавливае­мом на столе 1. Протяжку закрепляют с помощью инструменталь­ной плиты на каретке 2, перемещающейся по вертикальным на­правляющим станины 3. Движение протяжки осуществляется с помощью гидропривода.

Рис. 10.7, Типы хвостовиков Рис. 10.8. Патрон для закреп­ления

протяжек шпоночной протяжки

Схема работы цепного протяжного станка непрерывного дей­ствия для наружного протягивания приведена на рис. 10.6, а. Станок применяют в серийном и массовом производстве. Обраба­тываемые заготовки устанавливают в специальных приспособле­ниях, расположенных на бесконечной цепи. Проходя между про­тяжкой и направляющей плитой, они обрабатываются и после обработки автоматически освобождаются из зажимных приспо­соблений.

Станок, показанный на рис. 10.6, б, служит для непрерывного протягивания поверхностей, представляющих собой часть по­верхности кругового-цилиндра. Протяжки могут быть располо­жены либо в центральной части, либо по периферии вращающегося стола.

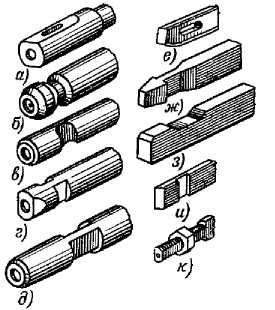

Способы закрепления протяжек. Для закрепления протяжек на станке предусмотрены специальные хвостовики. Конструкция хвостовика зависит от типа протяжки и конструкции патрона, в который ее устанавливают. Хвостовики, показанные на рис. 10.7, а-д, называют цилиндрическими (их применяют для протяжек, обрабатываемых в центрах), а на рис. 10.7, е - к - призматическими (плоскими).

Патрон, показанный на рис. 10.8, служит для закрепления шпоночной протяжки большого размера.

Рис. 10.9. Патрон для закрепления Рис. 10.10. Быстросменный па­трон

протя­жек клином для закрепления шпоноч­ных протяжек

Он состоит из корпуса 1, внутри которого на оси качаются кулачки 2, удерживаемые сверху планками 3. Толкатели под действием пружин сводят кулачки

вместе, последние заходят в выточку хвостовика протяжки и за­хватывают ее.

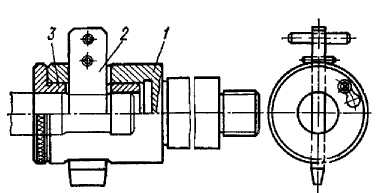

Патрон для протяжек (рис. 10.9), закрепляемых клином (см. хвостовик на рис. 10.7, а, е), представляет собой корпус 1, в который вставляют сменную втулку 3. Протяжку вставляют вручную хвостовиком в отверстие втулки и закрепляют кли­ном 2. Форма и размеры отверстия втулки зависят от формы и размеров хвостовика протяжки.

Патрон, показанный на рис. 10.10, применяют для внутренних протяжек типа шпоночных (см. хвостовик на рис. 10.7, ж). Он представляет собой корпус 1, в окнах которого находятся ку­лачки 2, поджимаемые один к другому пружиной 3. После уста­новки заготовки хвостовик протяжки вставляют в направляющий паз приспособления (адаптера). При продвижении протяжки вследствие скосов ее передней части кулачки отжимаются, и ра­бочий может свободно перемещать ее во внутреннюю полость па­трона. Как только уступы передней замковой части пройдут за пределы кулачков, последние под действием пружин войдут в углубления хвостовика, и протяжка зажмется. Это позволит переместить протяжку при включении рабочего хода каретки про­тяжного станка. После выполнения рабочего хода протяжку ос­вобождают, перемещают вверх и выводят из контакта с кулач­ками переднюю замковую часть протяжки. При протягивании шпоночного паза за несколько проходов одной протяжкой не тре­буется вертикального перемещения суппорта каретки протяж­ного станка.

Патрон этой конструкции можно использовать для закреп­ления протяжек с различными размерами замковой части. Это очень важно в условиях мелкосерийного производства, когда на протяжном станке выполняют операции протягивания нескольких заготовок различными протяжками.

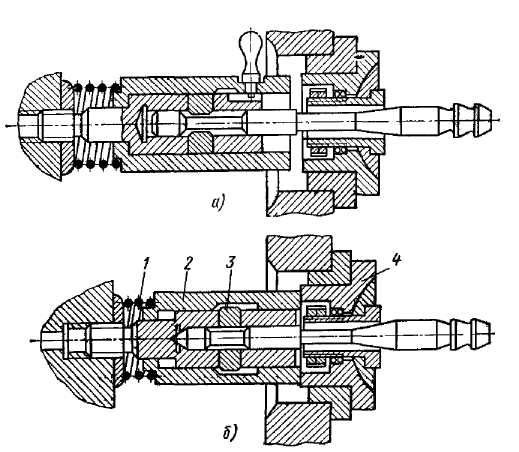

Рис. 10.11. Быстросменные патроны Рис. 10.12. Универсаль­ный патрон
