Делительные головки

Делительные головки применяют при работе на консольно-фрезерных станках для установки заготовки под требуе­мым углом относительно стола станка, поворота ее на определен­ный угол, деления окружности на нужное число частей, а также для непрерывного вращения заготовки при фрезеровании винто­вых канавок.

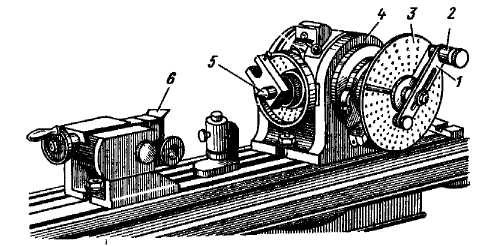

Рис. 9.30. Лимбовая универсальная делительная головка

Различают делительные головки для непосредственного деле­ния (делительные приспособления), оптические делительные го­ловки и универсальные делительные головки. Универсальные делительные головки делят на лимбовые и безлимбовые. Наибо­лее распространены лимбовые головки. Универсальные делитель­ные головки могут быть использованы для простого и дифферен­циального деления.

Делительные головки для непосредственного деления приме­няют для деления на малое число частей. Они имеют корпус, в ко­тором вращается шпиндель. На шпиндель насажен делительный диск, с помощью которого осуществляется отсчет при делении. Так как отсчет происходит непосредственно по диску, а деление производят без промежуточного механизма, то такое деление на­зывают непосредственным. Делительные головки для непосред­ственного деления могут быть вертикальными и горизонтальными; они предназначены для деления на 2, 3, 4, 6, 8, 12 и 24 частей. Их применяют при фрезеровании поверхностей и канавок режу­щих инструментов, для обработки простых деталей массового производства, имеющих грани, и т. д.

Лимбовая универсальная делительная головка (рис. 9.30). Шпиндель 5 лимбовой универсальной делительной головки пе­риодически поворачивают вращением рукоятки 1 через червяч­ную передачу, расположенную в корпусе 4. Рукоятку 1 поворачивают

н а нужный угол, который устанавливают с

помощью лимба 3, имеющего несколько рядов

отверстий, равномерно рас­положенных на

концентрических окружностях. Фиксатор 2 можно

вставлять в любое из этих отверстий Заднюю бабку 6 применяют для работы в центрах Деталь можно крепить также в патроне, который навертывают на резьбовой конец шпинделя.

Применяют следующие способы наладки

универсальных дели­тельных головок: для простого

деления, для дифференциального деления и на Рис. 9.31. Лимбовая уни­версальная нарезание винтовых канавок.

делительная го­ловка.

1 - делительный диск; 2 - ру­коятка; Способ простого деления заключается в том

3 - шпиндель дели­тельной головки; что, вращая ру­коятку (рис. 9.31), поворачивают

4 - червяч­ное колесо (z = 40); шпиндель на заданный угол. Схема наладки

5 - шейки для посадки зубчатых колес; универсальной делительной головки на простое

6 - червяк (Z =1); 7 - нож­ка сектора деление показана на рис. 9.32, а. Уравнение

кинематического баланса для определения числа

оборотов рукоятки 2 составляют из условия, что за п оборотов рукоятки шпиндель должен повер­нуться на 1/z оборота, где z - число частей, на которое требуется разделить окружность. Расчетные перемещения:

n об. рукоятки → об. шпинделя.

Уравнение кинематического баланса.

откуда n = z₀/z∙Z.

Для выпускаемых делительных головок число заходов чер­вяка Z = 1 и в большинстве случаев число зубьев червячного колеса z₀ = 40, тогда

Величину, обратную передаточному отношению червячной пары, называют характеристикой делительной головки и обозна­чают буквой N. Следовательно, N = z₀ и

Для поворота рукоятки на нужное число оборотов, выражен­ное смешанным числом или дробью, головки снабжены делитель­ными дисками (рис. 9.33).

При
