Станки для суперфиниширования
Суперфиниширование (сверхчистовая обработка) применяется для получения поверхностей наивысшей чистоты. По своему характеру этот процесс близок к хонингованию поверхностей с малыми припусками, но отличается от него большим количеством разнообразных движений инструмента (мелкозернистых брусков или кругов) и детали (иногда оно доходит до 12), более низкими скоростями резания при меньшем давлении брусков на обрабатываемую поверхность (обычно 0,5-4 бар) и незначительным повышением температуры поверхностных слоев обрабатываемой детали.
Особенностью суперфиниширования является резкое уменьшение съема металла после удаления гребешков от предыдущей обработки, так как в начале процесса для разрыва масляной пленки при острых вершинах неровностей достаточно даже небольшого давления. Когда же площадь контакта увеличится, то это давление окажется недостаточным для разрыва масляной пленки; поэтому дальнейший процесс работы не сопровождается снятием металла и не зависит от длительности дальнейшей работы брусков.
Величина припуска, снимаемого при суперфинишировании, составляет 0,002-0,020 мм. Поверхности, подготовляемые к суперфинишированию, должны быть обработаны по 8 - 9-му классу чистоты. Суперфинишированием доводятся наружные и внутренние цилиндрические, конические, плоские и сферические поверхности. Наружные цилиндрические поверхности можно обрабатывать осциллирующими брусками, движущимися возвратно-поступательно вдоль вращающейся детали (рис. 7.24.а), или
брусками, осциллирующими и вращающимися вокруг неподвижной детали (рис. 7.24.б). Внутренние цилиндрические поверхности обрабатывают осциллирующими брусками при вращающейся детали (рис. 7.24.в), плоские - торцом чашечного или плоского круга, который так же, как и стол с закрепленной деталью, вращается и одновременно описывает круговое (планетарное) движение около оси, не совпадающей с осью вращения (рис. 7.24.
г).

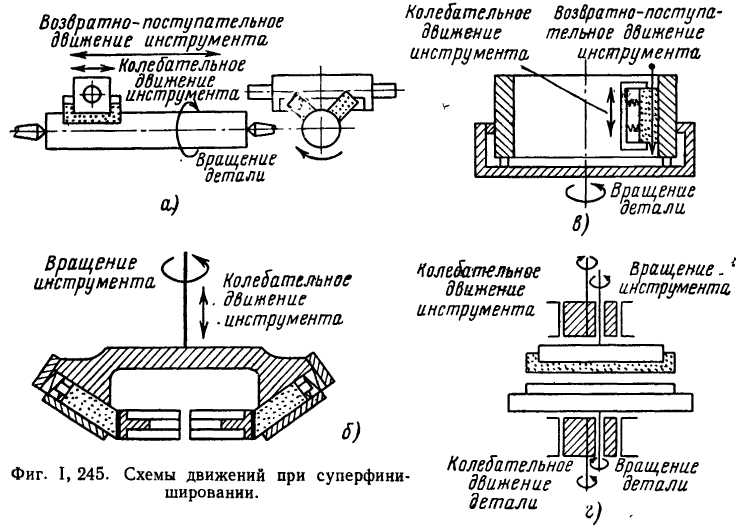

Рис. 7.24. Схемы движений при суперфинишировании
При всем разнообразии рабочих движений при суперфинишировании наиболее характерным для этого процесса является осциллирующее (колебательное) движение в
направлении, перпендикулярном чаще всего к направлению рисок, оставшихся от предыдущей обработки.
Разнообразие схем рабочих движений и форм обрабатываемых деталей привело к различным конструктивным компоновкам суперфиниш-станков; большинство моделей предназначено для обработки деталей определенного вида.
Универсальные станки для суперфиниширования круглых деталей выполняются часто на базе круглошлифовальных станков, с одной или двумя головками с осциллирующими
абразивными брусками. Продольная подача осуществляется в этих станках перемещением стола.
В станках, предназначенных для суперфиниширования деталей небольших габаритов, головки с абразивными брусками получают одновременно с осциллирующим движением продольное перемещение.
Для продольных перемещений в суперфиниш-станках обычно используется гидропривод, подобный приводу круглошлифовальных станков. Колебательное движение рабочей головки осуществляется часто посредством эксцентрика с приводом от отдельного электродвигателя, но для этой цели могут быть использованы также пневматический или гидравлические приводы.

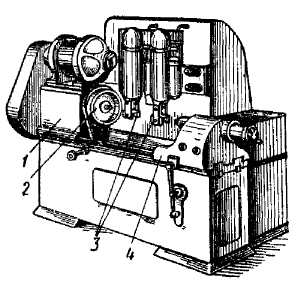

Рис. 7.25. Станок для суперфиниширования
