Порядок создания схем и чертежей в системе компас
Перед выполнением работы следует установить на компьютере систему КОМПАС-3D и ознакомиться с основными принципами работы в нём, используя встроенные справочные и учебные материалы и соответствующую литературу из списка, приведенного в методических указаниях.
Далее работа выполняется в следующей последовательности:
1. Включается система КОМПАС-3D и через экранное окно Новый документ выбирается модуль Фрагмент. На экране компьютера появляется рабочее окно графического редактора КОМПАС (Фрагмент), вид которого приведён на рис.П.1.

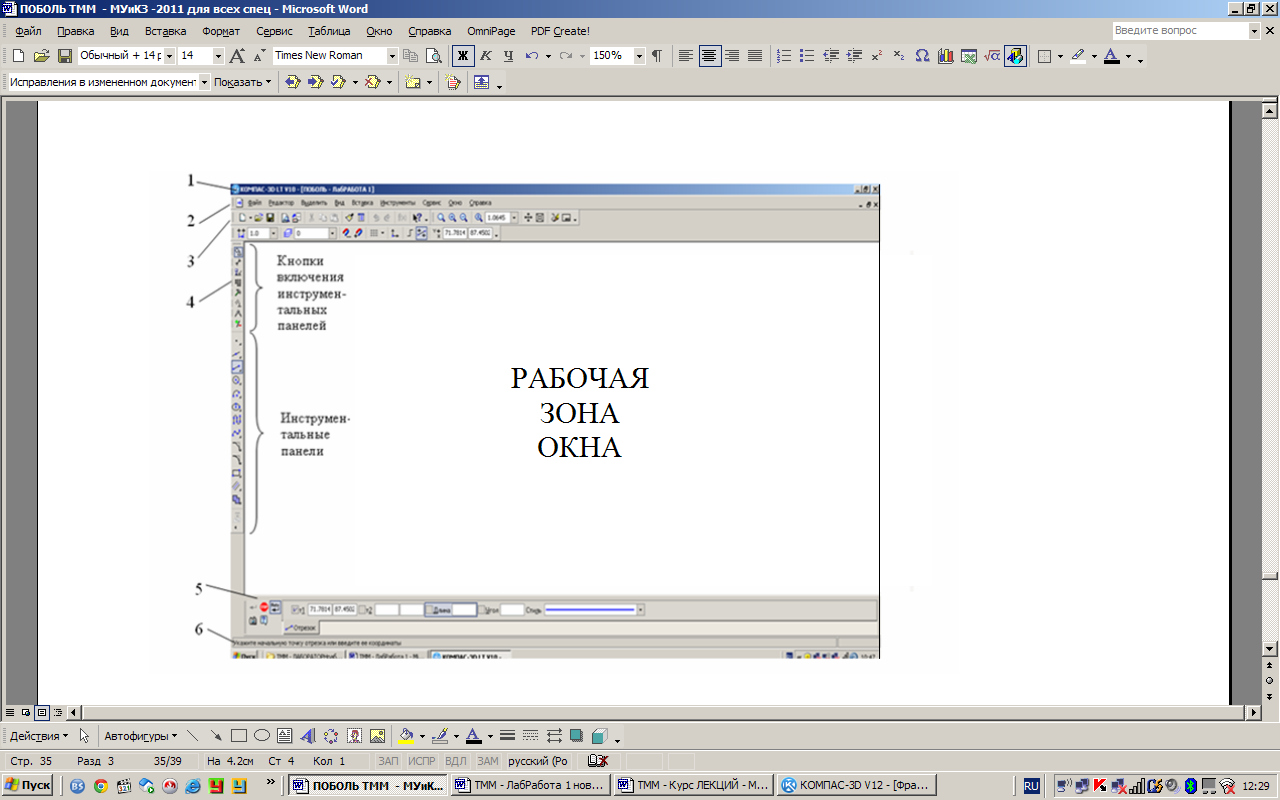

Рис.П.1. Рабочее окно системы КОМПАС-3D
1 – строка заголовка; 2 – главное меню; 3 – стандартная панель инструментов; 4 – компактная панель; 5 – панель свойств; 6 - строка сообщений
2. Выполняется построение схемы механизма или конструкции в соответствии с заданием путём построения ее конфигурации вспомогательными линиями и дальнейшей обводки основными линиями. После этого наносятся соответствуюшие текстовые обозначения. Построение схемы следует начинать с выбора в рабочей зоне окна положения кинематических пар и осей (начиная с неподвижных), представляемых соответствующими вспомогательными линиями.
При построении схемы диаметр окружности цилиндрического или сферического шарниров. расположенных в узлах пересечения вспомогательных линий, рекомендуется принимать порядка 3-4 мм. Штриховка неподвижных элементов выполняется после построения прямоугольника основными линиями – после нанесения штриховка (с шагом 1 мм) прямоугольник удаляется.
Основные команды при построении схем задаются с помощью Компактной панели инструментов на левом торце рабочего окна. Вначале используется инструментальная панель Геометрия, включаемая верхней кнопкой Компактной панели. При простановке обозначений звеньев и кинематических пар на компактной панели включается инструментальная панель Обозначения – команда Ввод текста. Повторяющиеся элементы схем можно после выделения копировать, используя команду Копирование из панели инструментов Редактирование,
Пример построения схем зубчатого механизма в модуле Фрагмент показан на рис.П.2.
Рис.П.2. Схема одноступенчатой цилиндрической зубчатой передачи
Подробное описание методов построения рисунков, схем и чертежей можно найти в электронных учебниках и справочной базе системы КОМПАС и литературных источниках, приведенных выше в списке литературы.
